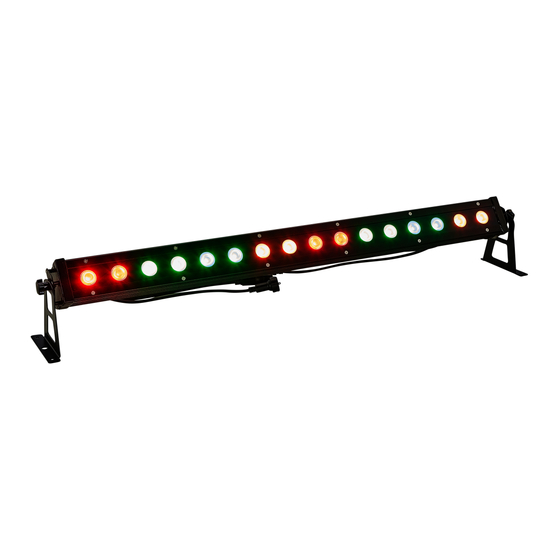

- Seite 1 LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 17.10.2017, ID: 306598...
- Seite 3 Leistungsmerkmale..........................16 Installation..............................17 Inbetriebnahme............................21 Anschlüsse und Bedienelemente....................23 Bedienung..............................26 7.1 Gerät starten............................26 7.2 Hauptmenü............................26 7.3 Menüübersicht..........................32 7.4 Funktionen im 3-Kanal-DMX-Modus..................33 7.5 Funktionen im 7-Kanal-DMX-Modus..................33 LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 4 7.6 Funktionen im 10-Kanal-DMX-Modus..................35 7.7 Funktionen im 16-Kanal-DMX-Modus..................37 7.8 Funktionen im 24-Kanal-DMX-Modus..................39 7.9 Funktionen im 28-Kanal-DMX-Modus..................40 Technische Daten............................ 42 Stecker- und Anschlussbelegungen....................43 Fehlerbehebung............................44 Reinigung..............................46 Umweltschutz............................47 LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 5 LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 6 Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. Unsere Produkte unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 7 Online-Ratgeber sche Grundlagen und Fachbegriffe. Zur persönlichen Beratung wenden Sie sich bitte an unsere Persönliche Beratung Fach-Hotline. Sollten Sie Probleme mit dem Gerät haben, steht Ihnen der Service Kundenservice gerne zur Verfügung. LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 8 Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar- kiert. Beispiele: „24ch“ , „OFF“ . 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal- wörter, die in dieser Bedienungsanleitung verwendet werden. LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 9 Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 10 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor heißer Oberfläche. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 11 Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zustän- digen Person beaufsichtigt oder angeleitet werden. LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 12 Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker. LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 13 Blicken Sie niemals direkt in die Lichtquelle. WARNUNG! Gefahr eines epileptischen Anfalls Lichtblitze (strobe effects) können bei empfindlichen Menschen epileptische Anfälle auslösen. Empfindliche Menschen sollten es vermeiden, auf blinkendes Licht zu blicken. LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 14 Sie nach dem Ausschalten mindestens 15 Minuten. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 15 Schaden am Gerät und zu Verletzungen des Benutzers führen. Wenn Gewitter aufziehen oder wenn Sie das Gerät längere Zeit nicht benutzen wollen, trennen Sie es vom Netz, um die Gefahr eines elektrischen Schlags oder eines Brands zu verringern. LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 16 Einsatz im Außenbereich (Schutzart IP65) Ansteuerung über DMX (6 verschiedene Modi) und über Tasten und Display am Gerät drei wählbare Automatikprogramme Master-/Slave-Modus robustes Metallgehäuse spezielle Kabel für den Außeneinsatz im Lieferumfang enthalten LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 17 Verletzungsgefahr durch Herabfallen Stellen Sie sicher, dass die Montage den Normen und Vorschriften in Ihrem Land entspricht. Sichern Sie das Gerät immer durch eine zweite Befestigung, zum Bei- spiel ein Sicherheitsfangseil oder eine Sicherungskette. LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 18 HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über- steigt. LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 19 Benutzen Sie zur Befestigung die dafür vorgesehenen Öffnungen des Bügels. Arbeiten Sie immer von einer stabilen Plattform aus, wenn Sie das Gerät installieren, bewegen oder Wartungsarbeiten daran durchführen. Dabei muss der Bereich unterhalb des Geräts abgesperrt sein. LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 20 Installation Bitte beachten Sie, dass dieses Gerät nicht an einen Dimmer angeschlossen werden darf. LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 21 Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 22 Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼ W) abge‐ schlossen ist. LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 23 Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 24 4 [DMX OUT] Anschlussbuchse für DMX-Ausgangskabel (IP65DMX-Kupplung, verschraubbar). 5 [POWER OUT] Netzkabelanschluss zur Spannungsversorgung eines angeschlossenen Geräts (mit Spezialkupplung, verschraubbar). 6 Seitliches Display mit Funktionstasten. [MENU] Aktiviert das Hauptmenü und wechselt zwischen den Menüpunkten. LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 25 Anschlüsse und Bedienelemente Verringert den angezeigten Wert um eins. Erhöht den angezeigten Wert um eins. [ENTER] Wählt eine Option der jeweiligen Betriebsart aus. LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 26 Drücken Sie [MENU], um das Hauptmenü zu öffnen. Benutzen Sie die Pfeiltasten bzw. , um im Hauptmenü zwischen den verfügbaren Untermenüs zu navigieren. Um das markierte Untermenü zu öffnen, drücken Sie [ENTER]. LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 27 Stellen Sie sicher, dass diese Nummer zur Konfiguration Ihres DMX-Controllers passt. Die fol- gende Tabelle zeigt für die verschiedenen DMX-Modi höchst mögliche erste DMX-Adresse. Modus Höchste mögliche DMX-Adresse 3-Kanal 7-Kanal 10-Kanal 16-Kanal 24-Kanal 28-Kanal LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 28 Sie jetzt einen der folgenden DMX-Betriebsmodi auswählen: „3Ch“ (drei Kanäle) „7Ch“ (sieben Kanäle) „10Ch“ (zehn Kanäle) „16Ch“ (16 Kanäle) „24Ch“ (24 Kanäle) „28Ch“ (28 Kanäle) Drücken Sie [ENTER], um die Änderungen zu übernehmen und ins Hauptmenü zurückzu- kehren. LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 29 Bestätigen Sie mit [ENTER]. Anschließend können Sie mit bzw. die Programmablaufge- schwindigkeit in einem Bereich von „SP 1“ … „SP 9“ festlegen. Drücken Sie erneut [ENTER], um die Änderungen zu übernehmen und ins Hauptmenü zurück- zukehren. LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 30 Diese Einstellung ist nur relevant, wenn das Gerät als Slave in einer Master-Slave-Konfiguration arbeitet und nicht mittels DMX gesteuert wird. Drücken Sie [MENU] und markieren Sie im Hauptmenü mit bzw. die Option „SLAV“ . Bestätigen Sie mit [ENTER]. Das Gerät arbeitet nun im Slave-Betrieb. LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 31 Bedienung Anzeige der Software-Version Drücken Sie [MENU] und markieren Sie im Hauptmenü mit bzw. die Option „VER“ . Bestätigen Sie mit [ENTER]. Auf dem Display wird die aktuelle Software-Version des Geräts angezeigt. LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 32 Bedienung 7.3 Menüübersicht LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 33 Intensität rot, alle LEDs 0…255 Intensität grün, alle LEDs 0…255 Intensität blau, alle LEDs 7.5 Funktionen im 7-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Dimmer LED-Funktion 0…9 Dimmer 10…19 Stroboskop-Effekt, Geschwindigkeit über Kanal 4 LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 34 230…239 Auto 2 240…255 Auto 3 0…255 Geschwindigkeits-Steuerung für Modus 1 … 20 0…255 Stroboskop-Effekt, Geschwindigkeit ansteigend 0…255 Intensität rot, alle LEDs 0…255 Intensität grün, alle LEDs 0…255 Intensität blau, alle LEDs LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 35 0…9 Dimmer 10…19 Stroboskop-Effekt, Geschwindigkeit über Kanal 4 20…29 Modus 1 … … 210…219 Modus 20 220…229 Auto 1 230…239 Auto 2 240…255 Auto 3 0…255 Geschwindigkeits-Steuerung für Modus 1 … 20 LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 36 Stroboskop-Effekt, Geschwindigkeit ansteigend 0…255 Intensität rot, LED-Gruppe 1 0…255 Intensität grün, LED-Gruppe 1 0…255 Intensität blau, LED-Gruppe 1 0…255 Intensität rot, LED-Gruppe 2 0…255 Intensität grün, LED-Gruppe 2 0…255 Intensität blau, LED-Gruppe 2 LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 37 0…9 Dimmer 10…19 Stroboskop-Effekt, Geschwindigkeit über Kanal 4 20…29 Modus 1 … … 210…219 Modus 20 220…229 Auto 1 230…239 Auto 2 240…255 Auto 3 0…255 Geschwindigkeits-Steuerung für Modus 1 … 20 LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 38 Intensität blau, LED-Gruppe 2 0…255 Intensität rot, LED-Gruppe 3 0…255 Intensität grün, LED-Gruppe 3 0…255 Intensität blau, LED-Gruppe 3 0…255 Intensität rot, LED-Gruppe 4 0…255 Intensität grün, LED-Gruppe 4 0…255 Intensität blau, LED-Gruppe 4 LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 39 Intensität blau, LED-Gruppe 1 0…255 Intensität weiß, LED-Gruppe 1 … … … 0…255 Intensität rot, LED-Gruppe 8 0…255 Intensität grün, LED-Gruppe 8 0…255 Intensität blau, LED-Gruppe 8 0…255 Intensität weiß, LED-Gruppe 8 LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 40 0…9 Dimmer 10…19 Stroboskop-Effekt, Geschwindigkeit über Kanal 4 20…29 Modus 1 … … 210…219 Modus 20 220…229 Auto 1 230…239 Auto 2 240…255 Auto 3 0…255 Geschwindigkeits-Steuerung für Modus 1 … 20 LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 41 Intensität blau, LED-Gruppe 1 0…255 Intensität weiß, LED-Gruppe 1 … … … 0…255 Intensität rot, LED-Gruppe 8 0…255 Intensität grün, LED-Gruppe 8 0…255 Intensität blau, LED-Gruppe 8 0…255 Intensität weiß, LED-Gruppe 8 LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 42 IP65 (geeignet für den temporären Einsatz im Außenbe- reich) Umgebungstemperatur 5° C – 35° C Abmessungen (B × H × T) 1050 mm × 145 mm × 145 mm Gewicht 5,5 kg LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 43 Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als DMX- Eingang. Die unten stehende Zeichnung und die Tabelle zeigen die Pinbelegung einer dazu passenden Kupplung. Belegung Masse (Abschirmung) Signal invertiert (DMX–, „Cold“) Signal (DMX+, „Hot“) LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 44 Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 45 Hochspannungskabeln liegen, die Schäden oder Störungen bei einem DMX-Schnittstellenschaltkreis ver- ursachen könnten. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 46 Umgebungen können eine größere Schmutzansamm- lung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und unserem Leuchtmittel- und Linsenreiniger (Artnr. 280122). Trocknen Sie die Teile immer gründlich ab. LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 47 Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom- munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 48 Notizen LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 49 Notizen LED Street Bar 16x3W RGB IP65 LED bar...
- Seite 50 Notizen LED Street Bar 16x3W RGB IP65 LED bar...
