Bedienungsanleitung
LED Spider Beam

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Varytec LED Spider Beam

Inhaltszusammenfassung für Varytec LED Spider Beam

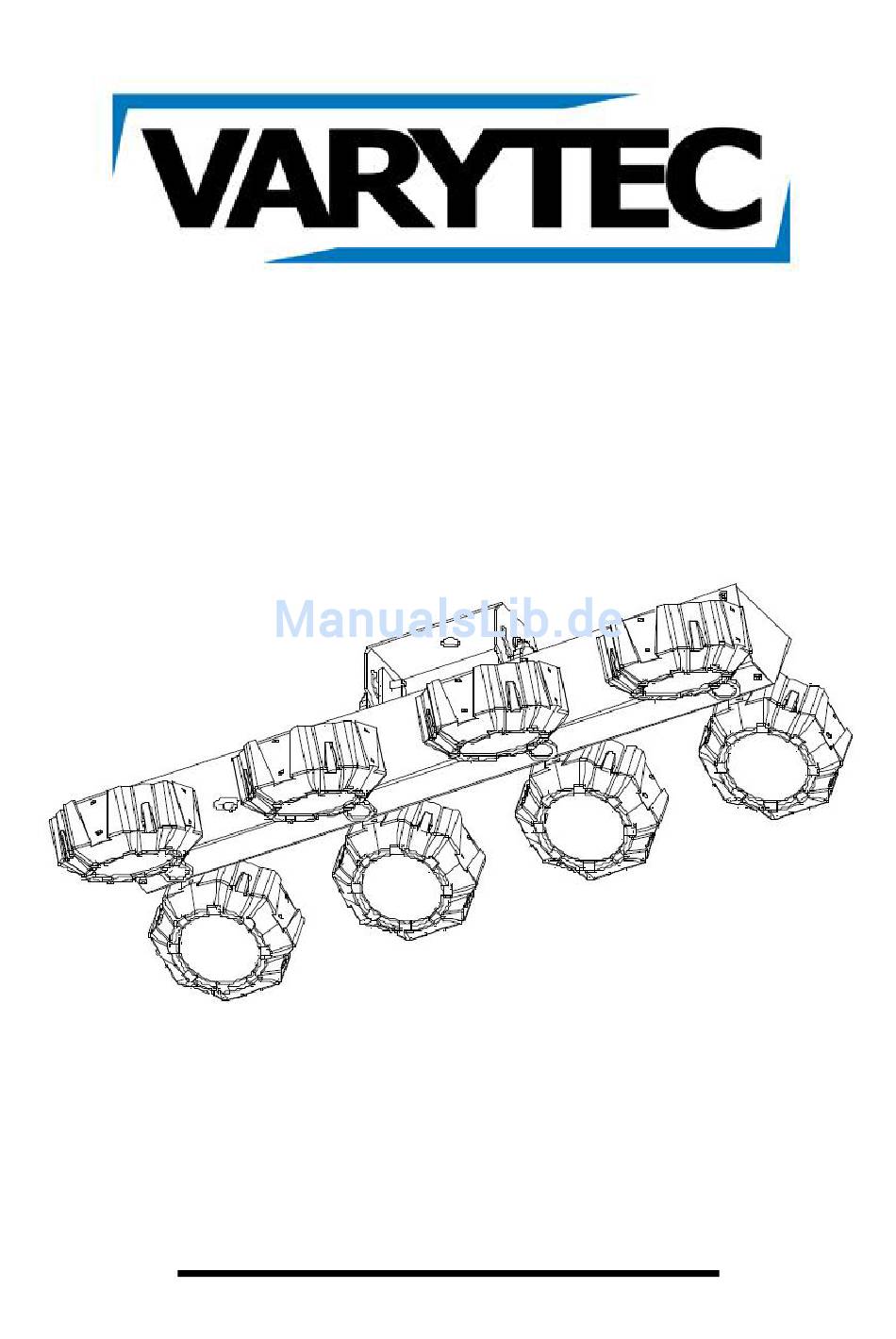

  • Seite 1 Bedienungsanleitung LED Spider Beam...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise.......................... 3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Bestimmungsgemäße Verwendung des Geräts ................4 2.1.1. Überkopfbefestigung ....................... 5 Einleitung ............................7 3.1. Produktübersicht ........................7 Verbindungen ........................... 8 4.1. Elektrische Verbindungen ......................8 4.2. DMX Verbindungen ......................... 8 4.3.

  • Seite 3: Sicherheitshinweise

    1. Sicherheitshinweise  Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Freien) zugelassen.  Es erlischt der Garantieanspruch, bei eigenmächtigen Veränderungen des Gerätes.  Das Gerät darf nur von ausgebildeten Fachkräften repariert werden.  Benutzen Sie nur Sicherungen desselben Typs und nur Originalteile als Ersatzteile.

  • Seite 4: Bestimmungsgemäße Verwendung Des Geräts

    2. Bestimmungsgemäße Verwendung des Geräts Bei diesem Gerät handelt es sich um ein Gerät, das für einen professionellen Einsatz auf Bühnen, in Diskotheken, Theatern usw. entwickelt wurde. Das Gerät ist lediglich für einen Anschluss bis maximal 230V, 50/60 Hz Wechselspannung zugelassen und ausschließlich für einen Betrieb in Innenräumen gedacht.

  • Seite 5: Überkopfbefestigung

    2.1.1. Überkopfbefestigung Lebensgefahr! Bei der Installation sind die Bestimmungen der BGV C1 (vormals VBG 70) und EN 60598-2-17 zu beachten! Die Installation ist ausschließlich durch autorisiertes Fachpersonal vorzunehmen. Die Aufhängevorrichtungen des Gerätes müssen so gebaut und bemessen sein, dass sie eine Stunde lang das Zehnfache der Nutzlast tragen können, ohne dass dadurch eine dauerhafte schädliche Verformung entsteht.
  • Seite 6 Stellen Sie vor der Montage des Geräts sicher, dass die Montagefläche in der Lage ist, mindestens die zehnfache Punktbelastung des Eigengewichts des Geräts zu tragen. Montieren Sie das Gerät mit dem Montagebügel über ein dazu geeignetes Anschlagmittel an einem Traversensystem. Achten Sie bei der Überkopfmontage darauf, dass das Gerät immer durch ein Sicherungsfangseil gesichert ist, welches das zwölffache Gewicht des Gerätes tragen kann.

  • Seite 7: Einleitung

    3. Einleitung Vielen Dank für den Kauf des LED Spider Beam. Es handelt es sich um ein leistungsstarkes Gerät. Das Gerät ist konzipiert, dass nicht mehrere Farben gleichzeitig ausgegeben werden können. Für eine erfolgreiche Installation und Betrieb lesen Sie diese Bedienungsanleitung bitte sorgfältig durch.

  • Seite 8: Verbindungen

    4. Verbindungen 4.1. Elektrische Verbindungen Verbinden Sie das Gerät mit dem Stromnetz indem Sie das mitgelieferte Stromkabel benutzen! Die Schutzerde muss immer angeschlossen sein! Kabel (EU) Kabel (US) International Braun Schwarz Phase Blau Weiß Neutral Grün/Gelb Grün Erde 4.2. DMX Verbindungen Um eine DMX512 Verbindung zu erstellen gehen Sie wie im Bild beschrieben vor.

  • Seite 9: Bedienung

    5. Bedienung Drücken Sie MODE um ins erste Menü zu gelangen und benutzen Sie UP/DOWN um das gewünschte Untermenü anzuwählen. Um das Untermenü zu öffnen, müssen Sie ENTER drücken, auch hier können Sie wieder mit UP/DOWN den gewünschten Menüpunkt anwählen und mit ENTER bestätigen. Drücken Sie MODE um die Einstellungen zu speichern.

  • Seite 10: Dmx Tabelle

    6. DMX Tabelle 6.1. DMX Modus 1(3 Kanäle) Kanal Wert von Wert bis Funktion Keine Funktion Aktiviert die Automatikprogramme von Kanal 2 Aktiviert die Stroboprogramme von Kanal 2 Aktiviert die Shows von Kanal 2 Aktiviert die Automatikprogramme im Sound-to- Light Modus von Kanal 2. Aktiviert die Stroboprogramme im Sound-to-Light Modus von Kanal 2 Aktiviert die Shows im Sound-to-Light Modus von...
  • Seite 11 Stroboprogramm 6 Stroboprogramm 7 Stroboprogramm 8 Stroboprogramm 9 Stroboprogramm 10 Die Shows müssen zuvor mit Kanal 1 aktiviert werden. Show 1 Show 2 Show 3 Die Automatikprogramme im Sound-to-Light Modus müssen zuvor mit Kanal 1 aktiviert werden. Automatikprogramm 1 Automatikprogramm 2 Automatikprogramm 3 Automatikprogramm 4 Automatikprogramm 5...

  • Seite 12: Dmx Modus 2 (9 Kanäle)

    Stroboprogramm 10 Die Shows im Sound-to-Light Modus müssen zuvor mit Kanal 1 aktiviert werden. Show 1 Show 2 Show 3 Einstellen der Programmgeschwindigkeit langsam - schnell 6.2. DMX Modus 2 (9 Kanäle) Kanal Wert von Wert bis Funktion Dimmer rot 0-100% LED 1 Dimmer grün 0-100% LED 1 Dimmer blau 0-100% LED 1 Dimmer rot 0-100% LED 2...
  • Seite 13 Dimmer rot 0-100% LED 3 Dimmer grün 0-100% LED 3 Dimmer blau 0-100% LED 3 Dimmer rot 0-100% LED 4 Dimmer grün 0-100% LED 4 Dimmer blau 0-100% LED 4 Dimmer rot 0-100% LED 5 Dimmer grün 0-100% LED 5 Dimmer blau 0-100% LED 5 Dimmer rot 0-100% LED 6 Dimmer grün 0-100% LED 6...

  • Seite 14: Technische Daten

    7. Technische Daten Stromversorgung Spannung AC 100-240 V; 50/60 Hz Stromaufnahme max. 30 W Lichtquelle LM Typ LED 3in1 und Strobo LED weiß Farbspektrum RGBW (es können nur Einzelfarben genutzt werden) Anzahl Leistung 8 x 9W (jeweils 3W für rot, grün und blau) 4 x 1W (Strobo LED) Anschlüsse Strom in...
  • Seite 15 15 / 16...
  • Seite 16 Importeur: B & K Braun GmbH Industriestraße 2 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 16 / 16...
