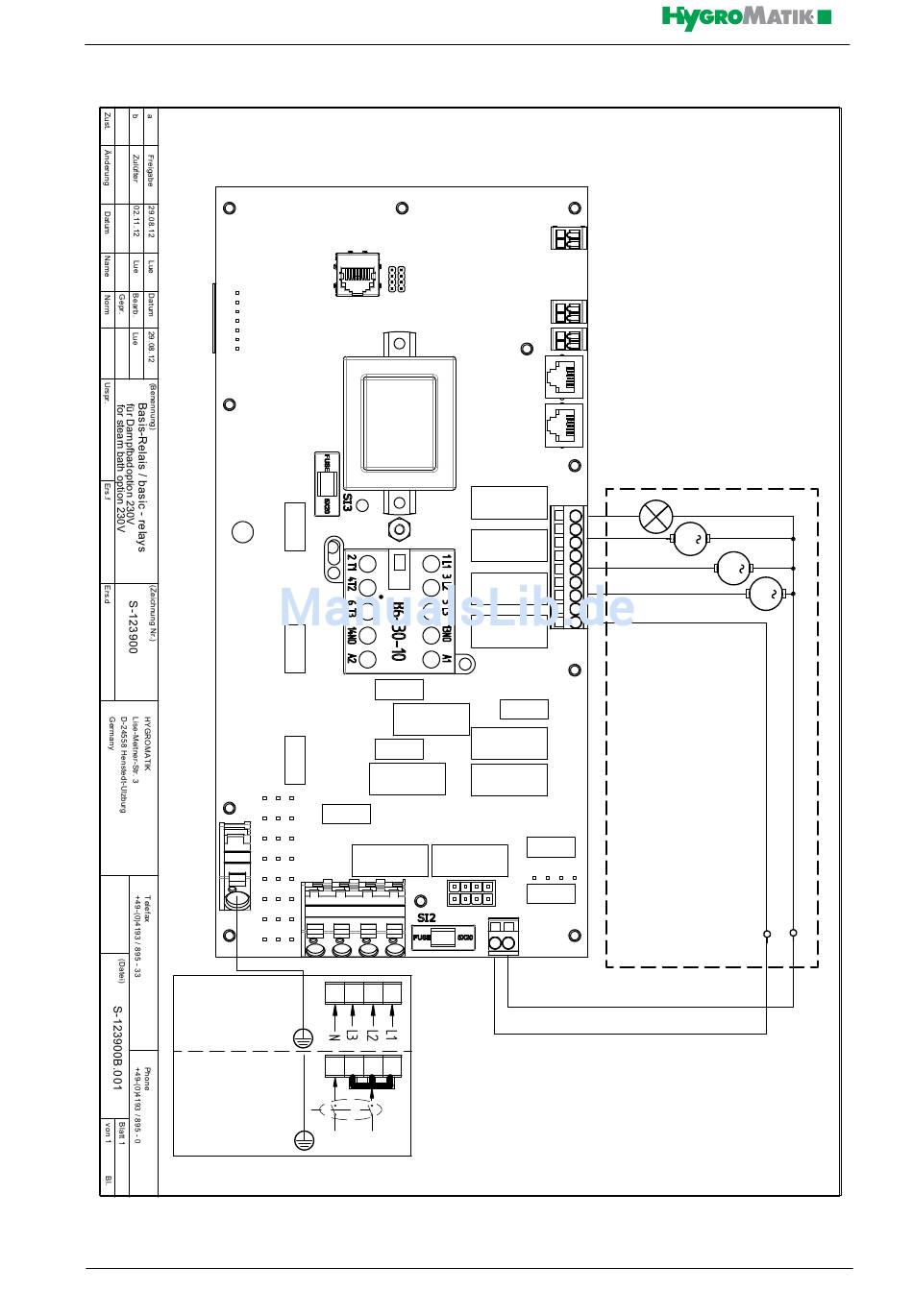

400 V 3N~
PE
N L3 L2 L1
230 V 1N~
N L3 L2 L1
SWITCH FOR ALL-POL E
DISCONNECTION
SCHALTER FÜR ALLPOLIGE
N
ABSCHALTUNG
N
12
(L1)
L1/N
Ausgang 230VAC /
output 230VAC
L1
Temperaturfühler /
7
temperature sensor
6
Sicherheitskette /
2
1
safety interlock
9
Dampfstoss / steam
8
boost
Kommunikationsanschluss /
BU1
net conection
Kommunikationsanschluss /
BU2
net conection
36
H1
34
M2
32
M3
30
M4
28
external wiring
externe Verdrahtung
L1
externe Verdrahtung 230V
H1 = Licht / light 230V
M2 = Duftstoff / essence 230V
M3 = Ablüfter / exhaust fan 230V
M4 = Zulüfter / exhaust fan 230V
SPA
N
Seite 43
