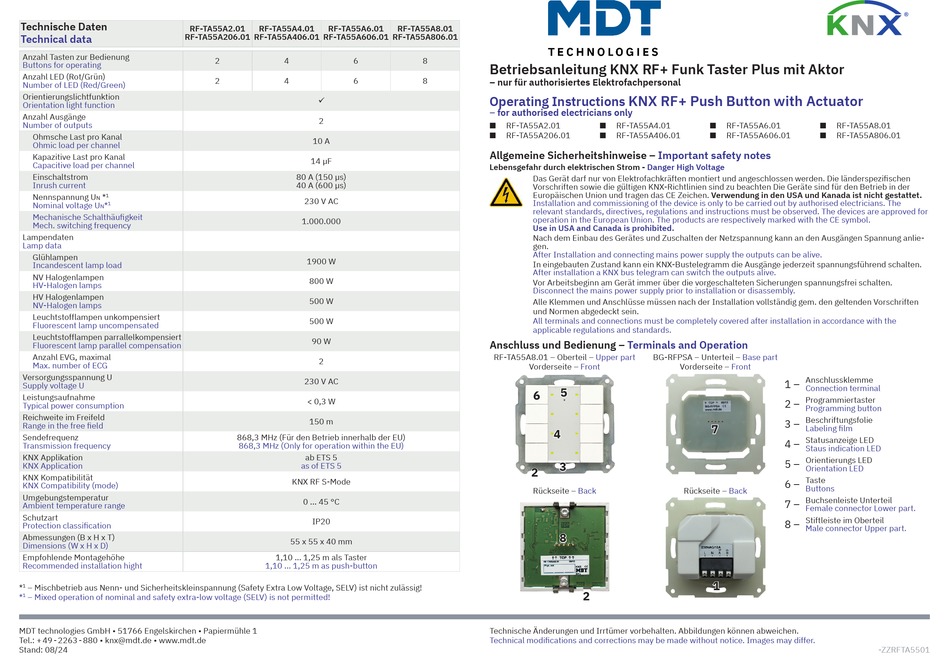

MDT Technologies RF-TA55A206.01 Betriebsanleitung

Technische Daten
RF-TA55A2.01
Technical data RF-TA55A206.01
Anzahl Tasten zur Bedienung
Buttons for operating
Anzahl LED (Rot/Grün)
Number of LED (Red/Green)
Orientierungslichtfunktion
Orientation light function
Anzahl Ausgänge
Number of outputs
Ohmsche Last pro Kanal
Ohmic load per channel
Kapazitive Last pro Kanal
Capacitive load per channel
Einschaltstrom
Inrush current
Nennspannung U *
1
n
Nominal voltage U *
1
n
Mechanische Schalthäufigkeit
Mech. switching frequency
Lampendaten
Lamp data
Glühlampen
Incandescent lamp load
NV Halogenlampen
HV-Halogen lamps
HV Halogenlampen
NV-Halogen lamps
Leuchtstofflampen unkompensiert
Fluorescent lamp uncompensated
Leuchtstofflampen parrallelkompensiert
Fluorescent lamp parallel compensation
Anzahl EVG, maximal
Max. number of ECG
Versorgungsspannung U
Supply voltage U
Leistungsaufnahme
Typical power consumption
Reichweite im Freifeld
Range in the free field
Sendefrequenz
Transmission frequency
KNX Applikation
KNX Application
KNX Kompatibilität
KNX Compatibility (mode)
Umgebungstemperatur
Ambient temperature range
Schutzart
Protection classification
Abmessungen (B x H x T)
Dimensions (W x H x D)
Empfohlende Montagehöhe
Recommended installation hight
* – Mischbetrieb aus Nenn- und Sicherheitskleinspannung (Safety Extra Low Voltage, SELV) ist nicht zulässig!
1
* – Mixed operation of nominal and safety extra-low voltage (SELV) is not permitted!
1
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
Tel.: + 49 - 2263 - 880 • knx@mdt.de • www.mdt.de
Stand: 08/24
RF-TA55A4.01 RF-TA55A6.01
RF-TA55A406.01 RF-TA55A606.01 RF-TA55A806.01
2 4 6
2 4 6

2
10 A
14 µF
80 A (150 µs)
40 A (600 µs)
230 V AC
1.000.000
1900 W
800 W
500 W
500 W
90 W
2
230 V AC
< 0,3 W
150 m
868,3 MHz (Für den Betrieb innerhalb der EU)
868,3 MHz (Only for operation within the EU)
ab ETS 5
as of ETS 5
KNX RF S-Mode
0 ... 45 °C
IP20
55 x 55 x 40 mm
1,10 ... 1,25 m als Taster
1,10 ... 1,25 m as push-button
RF-TA55A8.01
8
Betriebsanleitung KNX RF+ Funk Taster Plus mit Aktor
8 – nur für authorisiertes Elektrofachpersonal
Operating Instructions
– for authorised electricians only
RF-TA55A2.01
■
RF-TA55A206.01
■
Allgemeine Sicherheitshinweise –
Lebensgefahr durch elektrischen Strom -
Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Die länderspezifischen
Vorschriften sowie die gültigen KNX-Richtlinien sind zu beachten Die Geräte sind für den Betrieb in der
Europäischen Union und tragen das CE Zeichen. Verwendung in den USA und Kanada ist nicht gestattet.
Installation and commissioning of the device is only to be carried out by authorised electricians. The
relevant standards, directives, regulations and instructions must be observed. The devices are approved for
operation in the European Union. The products are respectively marked with the CE symbol.
Use in USA and Canada is prohibited.
Nach dem Einbau des Gerätes und Zuschalten der Netzspannung kann an den Ausgängen Spannung anlie-
gen.
After Installation and connecting mains power supply the outputs can be alive.
In eingebauten Zustand kann ein KNX-Bustelegramm die Ausgänge jederzeit spannungsführend schalten.
After installation a KNX bus telegram can switch the outputs alive.
Vor Arbeitsbeginn am Gerät immer über die vorgeschalteten Sicherungen spannungsfrei schalten.
Disconnect the mains power supply prior to installation or disassembly.
Alle Klemmen und Anschlüsse müssen nach der Installation vollständig gem. den geltenden Vorschriften
und Normen abgedeckt sein.
All terminals and connections must be completely covered after installation in accordance with the
applicable regulations and standards.
Anschluss und Bedienung –
RF-TA55A8.01 – Oberteil –
Vorderseite –
5 5
6 6
4 4
3 3
2 2
Rückseite –
8 8
Technische Änderungen und Irrtümer vorbehalten. Abbildungen können abweichen.
Technical modifications and corrections may be made without notice. Images may differ.
KNX RF+ Push Button with Actuator
RF-TA55A4.01 RF-TA55A6.01
■ ■
RF-TA55A406.01 RF-TA55A606.01
■ ■
Important safety notes
Danger High Voltage
Terminals and Operation
Upper part BG-RFPSA – Unterteil – Base part
Front Vorderseite – Front
7 7
Back Rückseite – Back
1 1
2 2
®
RF-TA55A8.01
■
RF-TA55A806.01
■
Anschlussklemme
1 –
Connection terminal
Programmiertaster
2 –
Programming button
Beschriftungsfolie
3 –
Labeling film
Statusanzeige LED
4 –
Staus indication LED
Orientierungs LED
5 –
Orientation LED
Taste
6 –
Buttons
Buchsenleiste Unterteil
7 –
Female connector Lower part.
Stiftleiste im Oberteil
8 –
Male connector Upper part.
-ZZRFTA5501
