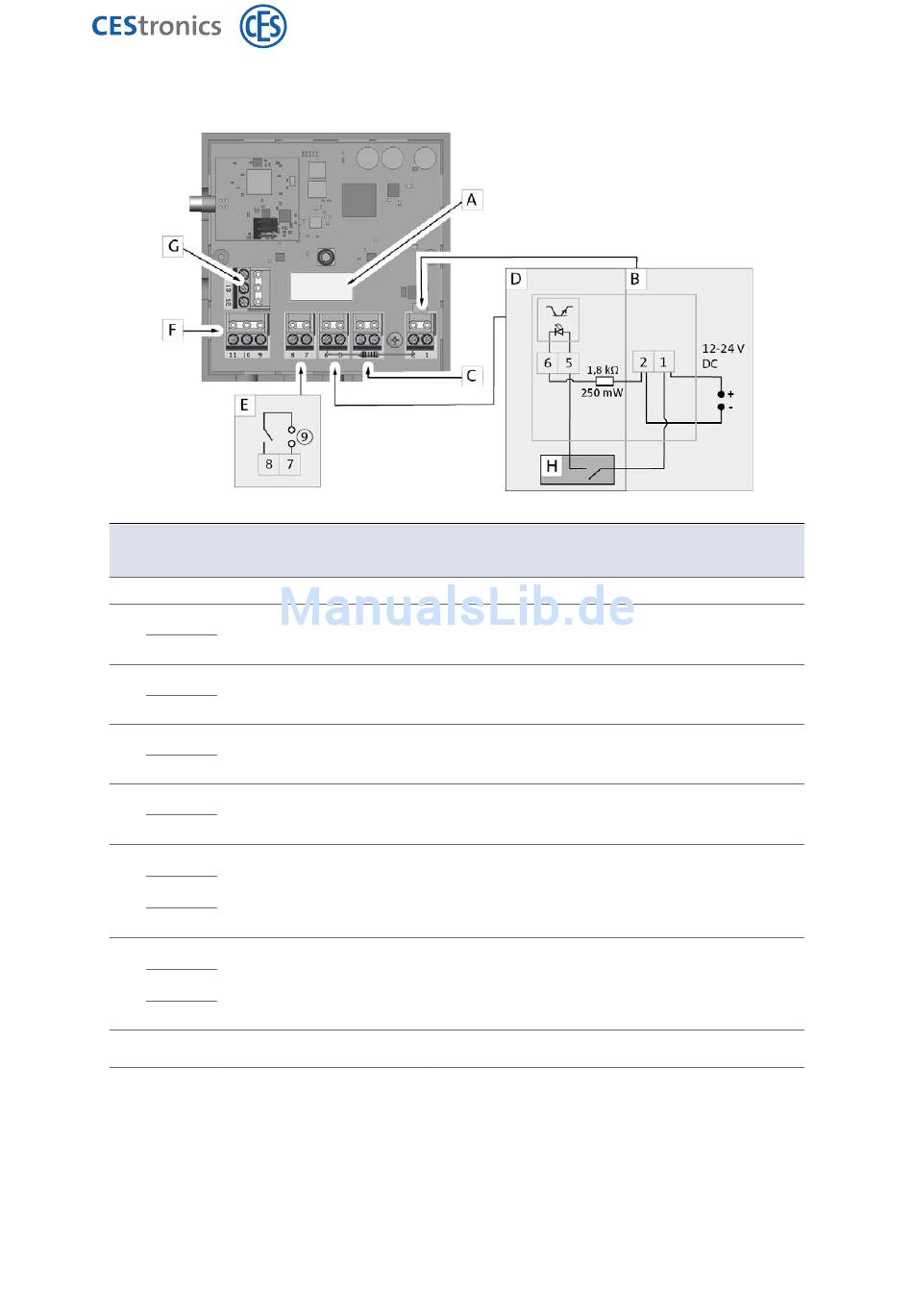

6.2 Beschaltung

Anschluss- Funktion
Nr.
A Brücken
B 1 Stromversorgung
2
C 3 Eingang für potentialfreien Schalter 2
4
D 5 Eingang für potentialfreien Schalter 1
6
E 7 Sabotageschalter
8
F 9 Relais-Ausgang 1
10
11
G 12 Relais-Ausgang 2
13
14
H Schalter, Taster o.ä.
Seite 14 von 31
6 Anschlüsse und Beschaltung
Beschreibung
Zurzeit nicht verwendet
Stromversorgung 12-24 V DC
Zurzeit nicht verwendet
Eingang für die Auslösung per Taster o.ä.
Anschluss des integrierten Sabotageschalters
Zurzeit nicht verwendet
Zurzeit nicht verwendet
mit potenzialfreiem Schaltausgang
Funkschalter
