6 Anschlüsse und Beschaltung
6.1 Anschlüsse und Schalter

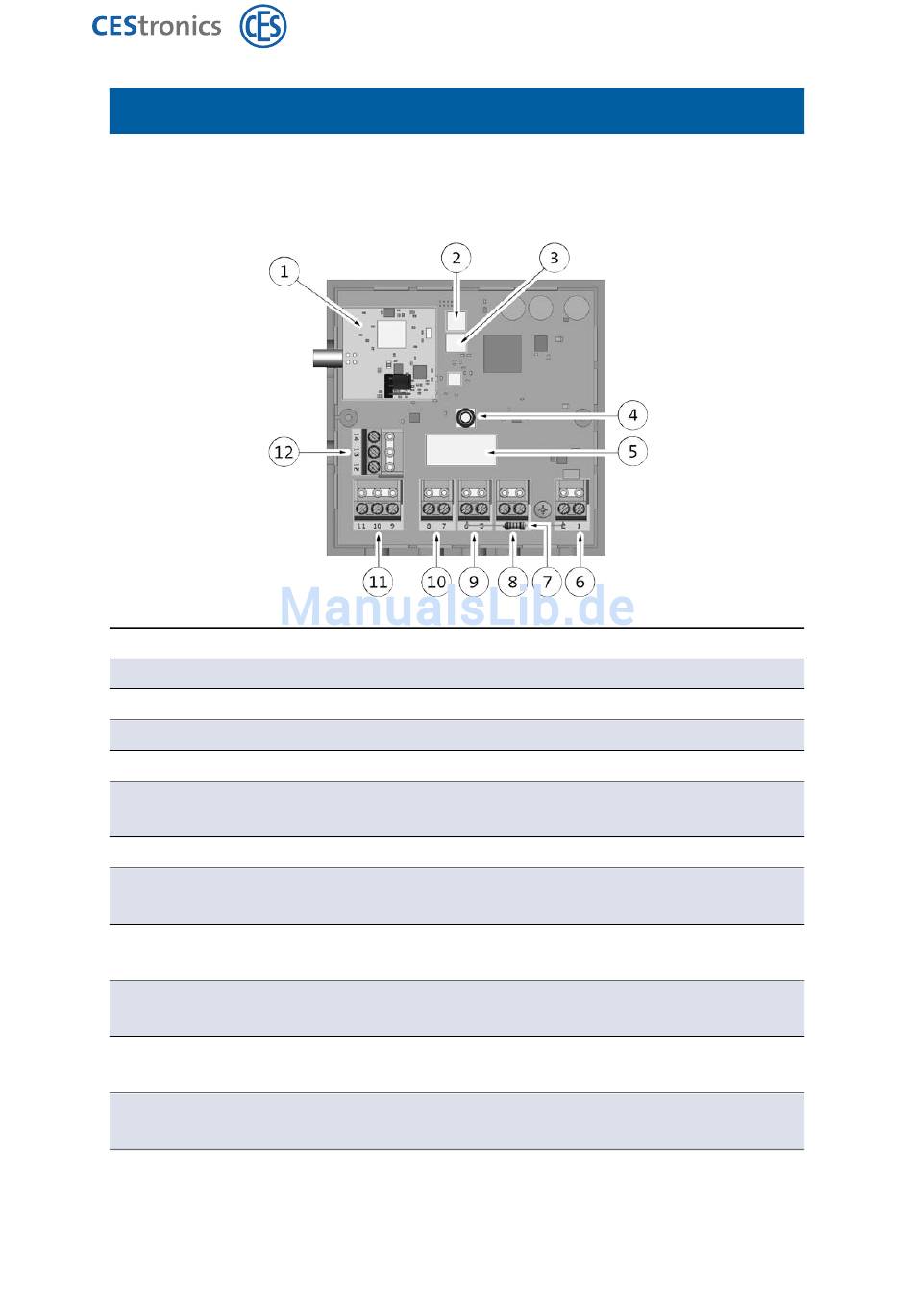

Relais-Board
1 URC (siehe "URC"
2 Kopplungstaste
3 DIP-Schalter (siehe
4 Sabotageschalter
5 Brücken
6 Stromversorgung
(im Lieferzustand Schraubklemme montiert, mitgelieferte Lötkontakte optional montierbar)
7 Widerstand (1,8 kΩ, 250mW)
8 Eingang für potentialfreien Schalter 2
(im Lieferzustand Schraubklemme montiert, mitgelieferte Lötkontakte optional montierbar)
9 Eingang für potentialfreien Schalter 1
(im Lieferzustand Schraubklemme montiert, mitgelieferte Lötkontakte optional montierbar)
10 Steckverbinder Sabotageschalter
(im Lieferzustand Schraubklemme montiert, mitgelieferte Lötkontakte optional montierbar)
11 Relais-Ausgang 1
(im Lieferzustand Schraubklemme montiert, mitgelieferte Lötkontakte optional montierbar)
12 Relais-Ausgang 2
(im Lieferzustand Schraubklemme montiert, mitgelieferte Lötkontakte optional montierbar)
Seite 12 von 31
auf der gegenüberliegenden Seite)
"Einstellen des Funkkanals"
6 Anschlüsse und Beschaltung
auf Seite 16)
Funkschalter
