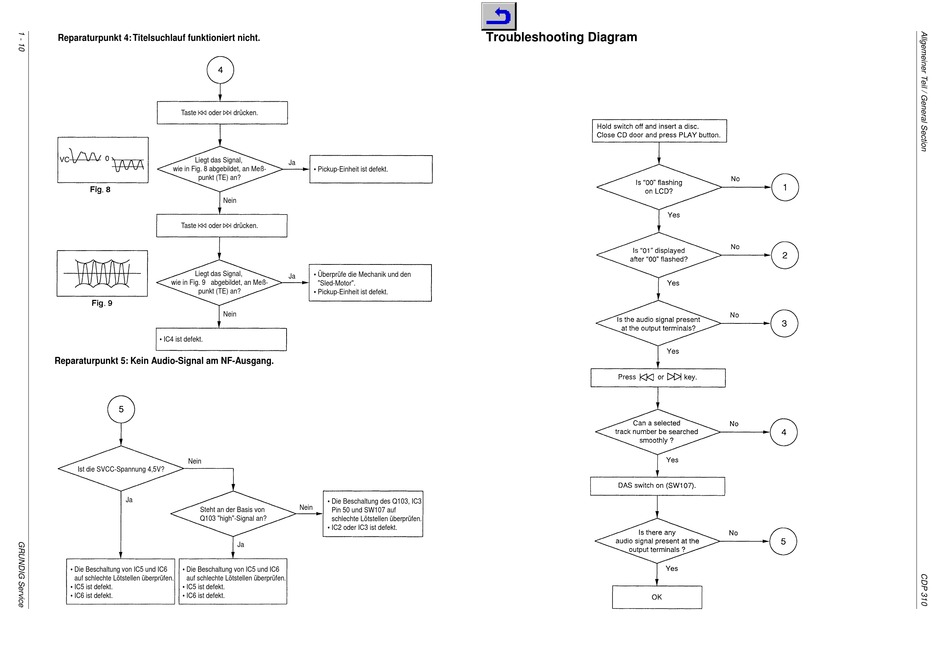

Reparaturpunkt 4: Titelsuchlauf funktioniert nicht.
∞
§
Taste
oder
drücken.
Liegt das Signal,
wie in Fig. 8 abgebildet, an Meß-
punkt (TE) an?
Nein
∞
§
Taste
oder
drücken.
Liegt das Signal,
wie in Fig. 9 abgebildet, an Meß-
punkt (TE) an?
Nein
• IC4 ist defekt.
Reparaturpunkt 5: Kein Audio-Signal am NF-Ausgang.
Nein
Ist die SVCC-Spannung 4,5V?
Ja
Steht an der Basis von
Q103 "high"-Signal an?
• Die Beschaltung von IC5 und IC6
• Die Beschaltung von IC5 und IC6
•
auf schlechte Lötstellen überprüfen.
•
auf schlechte Lötstellen überprüfen.
• IC5 ist defekt.
• IC5 ist defekt.
• IC6 ist defekt.
• IC6 ist defekt.
Ja
• Pickup-Einheit ist defekt.
• Überprüfe die Mechanik und den
Ja
•
"Sled-Motor".
• Pickup-Einheit ist defekt.
• Die Beschaltung des Q103, IC3
Nein
•
Pin 50 und SW107 auf
•
schlechte Lötstellen überprüfen.
• IC2 oder IC3 ist defekt.
Ja
