Grundig CD 23 Servicehandbuch
  1. Anleitungen
  2. Marken
  3. Grundig Anleitungen
  4. CD-Player
  5. CD 23
  6. Servicehandbuch

Grundig CD 23 Servicehandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Service Manual
Grundig Service
Hotline Deutschland...
...Mo.-Fr. 8.00-16.30 Uhr
Technik:
TV/SAT
0180/52318-41
VCR/LiveCam
0180/52318-42
HiFi/Audio
0180/52318-43
Car Audio
0180/52318-44
Telekommunikation
0180/52318-45
Fax:
0180/52318-51
Ersatzteil-Bestellannahme:
0180/52318-40
Telefon:
0180/52318-50
Fax:
BITSTREAM CONVERSION
POWER ON/STANDBY
Zusätzlich erforderliche
Unterlagen für den Komplettservice
Additionally required
Service Manuals for the Complete Service
Service
Service
Manual
Manual
CD 23
Sicherheit
Safety
Sach-Nr./Part No.
Sach-Nr./Part No.
72010-756.35
72010-800.00

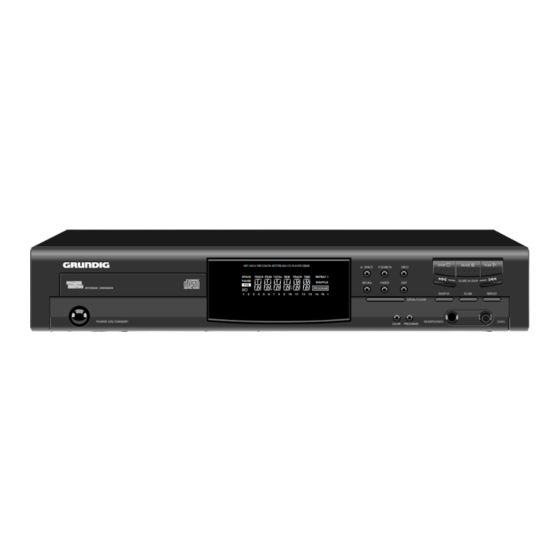

HIFI HIGH PRECISION BITSTREAM CD PLAYER CD23
A. SPACE
P.SEARCH
SPACE
TRACK
PEAK
TOTAL
REM
TRACK
TIME
REPEAT 1
PAUSE
RECALL
FADER
SHUFFLE
FTS
PROGRAM
1
2
3
4
5
6
7
8
9
10
11
12
13
14 15 +
CLEAR
HiFi
CD 23
STOP
PAUSE
PLAY
INFO
SEARCH/SKIP
EDIT
SHUFFLE
SCAN
REPEAT
OPEN/CLOSE
HEADPHONES
LEVEL
PROGRAM
Btx * 32700 #
Sachnummer
Part Number 72010-756.35
Änderungen vorbehalten
Subject to alteration
Printed in Germany
VK233 1197
