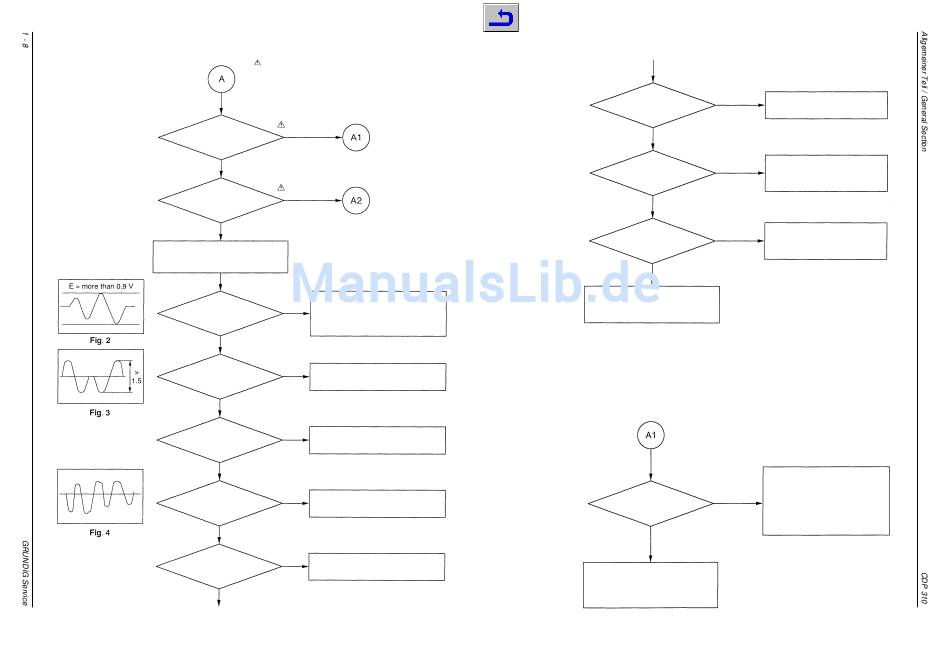

Reparaturpunkt 2-A:
Arbeitet der Laser?
Ja
Bewegt sich die
Laserlinse auf und ab?
Ja
CD einlegen und CD-Fach schließen.
Folgendes überprüfen:
Liegt das Signal,
wie in Fig. 2 abgebildet, an dem
Meßpunkt ARF an?
Ja
Liegt das Signal,
wie in Fig. 3 abgebildet, am IC1
Pin 22 (FEOUT) an?
Ja
Liegt das Signal,
wie in Fig. 3 abgebildet, am
IC1 Pin 28 (FE-) an?
Ja
Liegt das Signal,
wie in Fig. 4 abgebildet, am IC1
Pin 25 (TEOUT) an?
Ja
Liegt das Signal,
wie in Fig. 4 abgebildet, am
IC1 Pin 26 (TE-) an?
Ja
Hinweis: CD-Fach-Klappen-Schalter mit Masse verbinden.
Dazu das Gehäuseoberteil mit CD-Fach-Klappe entfernen.
Strahlung mit einem Laserstrahl-Meßgerät prüfen. Falls kein
Meßgerät zur Verfügung steht, kann der Strahl durch die
Linse der Abtasteinheit in einem Abstand von mindestens
30cm von der Abtasteinheit beobachtet werden..
Nein
Nein
• Flex-Print-Verbindung überprüfen.
Nein
• Lötstellen von IC1, IC2 und IC4 überprüfen.
• IC1, IC2 oder IC4 ist defekt.
• Pickup ist defekt.
Nein
• IC1 ist defekt.
Nein
• Außenbeschaltung von IC1zwischen
•
Pin 27 und Pin 28 überprüfen.
Nein
• Flex-Print-Verbindung überprüfen.
• IC1 ist defekt.
Nein
• Außenbeschaltung TE Leitungen
•
überprüfen.
Ja
Liegt das Signal,
wie in Fig. 4 abgebildet, am
IC4 Pin 33 an?
Ja
Liegt das Signal,
wie in Fig. 4 abgebildet, am
IC4 Pin 27 an?
Ja
Liegt das Signal,
wie in Fig. 4 abgebildet, am IC2
Pins 23 und 24 an?
Ja
• IC4 ist defekt.
• Pickup-Einheit ist defekt.
Reparaturpunkt 2-A1: Der Laser arbeitet nicht.
Steht an der
Basis von Q104 eine Spannung
von 2,8V an?
Ja
• Q104 Außenbeschaltung überprüfen.
• Flex-Print-Verbindung überprüfen.
• Q104 ist defekt.
• Pickup-Einheit ist defekt.
Nein
• Lötstelle am IC4 Pin 33 überprüfen.
Nein
• IC4 Außenbeschaltung überprüfen.
• IC4 ist defekt.
• IC2 Pins 17, 23 und 24 auf schlechte
Nein
•
Lötstellen überprüfen.
• IC2 ist defekt.
• Außenbeschaltung von IC3 Pins 64, 65,
•
und 66 überprüfen.
• Außenbeschaltung von IC4 Pins 7, 8, 9,
Nein
•
40 und 41 überprüfen.
• Außenbeschaltung von IC1 Pin 3, IC2
•
Pins 18 und 43 überprüfen.
• IC1, IC2, IC3 oder IC4 ist defekt.
