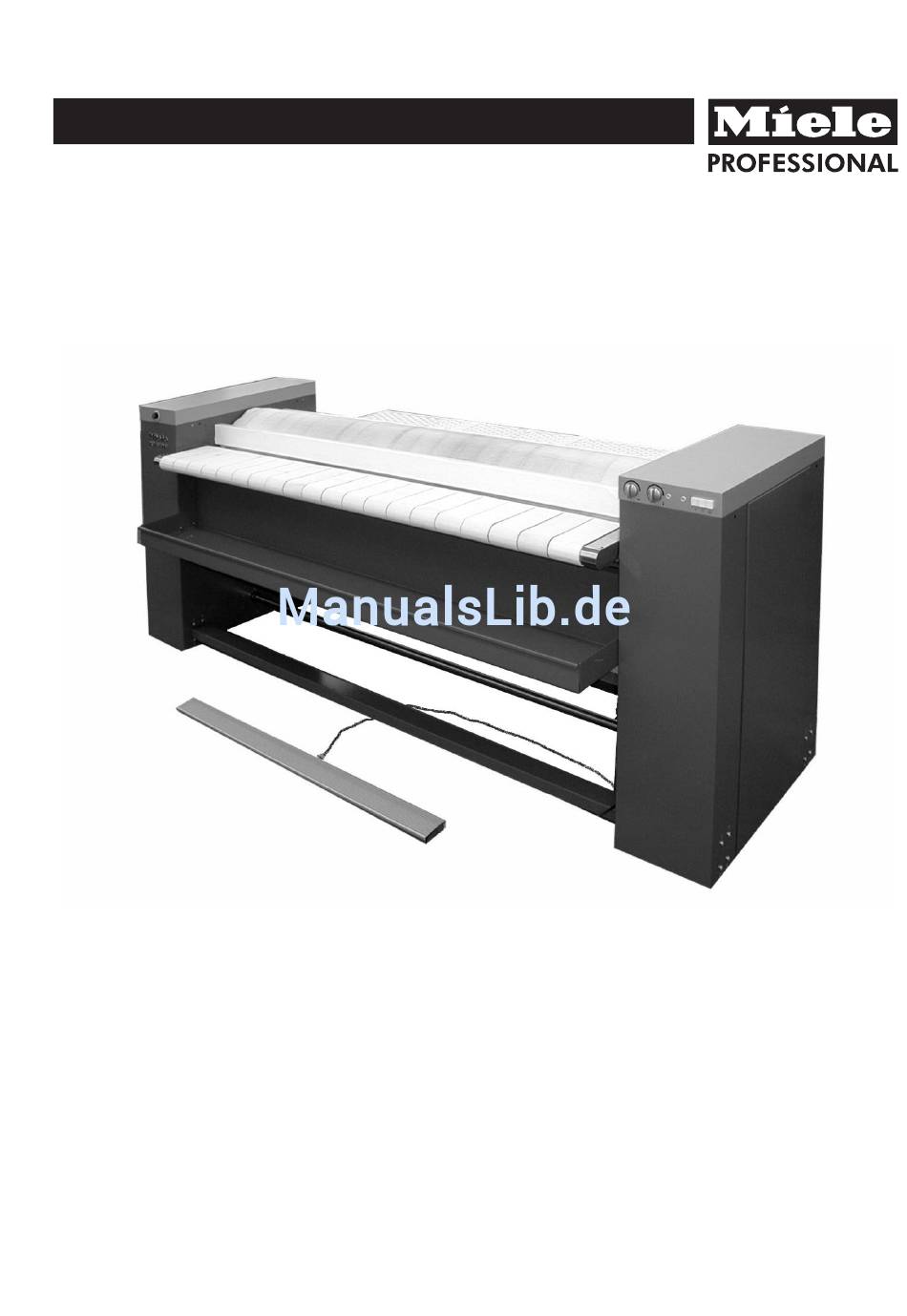

- Seite 1 Gebrauchsanweisung Muldenmangel PM 1318 PM 1418 PM 1421 de - DE Lesen Sie unbedingt die Gebrauchsanweisung vor Aufstellung - Installation - Inbetriebnahme. M.-Nr. 07 185 692 Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.
- Seite 2 M.-Nr. 07 185 692...
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise und Warnungen..........4 Ihr Beitrag zum Umweltschutz . -
Seite 4: Sicherheitshinweise Und Warnungen
Gefahren für den Benut- zer entstehen. Sorgen sie für eine ausreichende Be- leuchtung beim Betrieb der Muldenman- Defekte Bauteile dürfen nur gegen Miele gel. Original-Ersatzteile ausgetauscht wer- den. Nur bei diesen Teilen gewährleisten wir, dass sie im vollen Umfang die Sicherheits- anforderungen erfüllen, die wir an unsere... - Seite 5 – Falten nicht dicht vor der Einzugstelle, Zubehörteile dürfen nur dann eingebaut sondern möglichst weit vor dieser auf dem werden, wenn sie ausdrücklich von Miele Eingabetisch glätten. Kopfkissen und Bett- freigegeben sind. Wenn andere Teile an- bezüge möglichst mit dem offenen Teil in oder eingebaut werden, gehen Ansprüche...
- Seite 6 Sicherheitshinweise und Warnungen Vorsichtsmaßnahmen bei Gasgeruch -Gelten nur in Verbindung mit gasbeheizten Muldenmangeln.- ^ Sofort alle Flammen löschen! ^ Sofort alle Fenster und Türen öffnen! ^ Sofort die Absperreinrichtungen am Gas- zähler oder die Hauptabsperreinrichtung schließen! ^ Räume, in denen sich Gasgeruch bemerk- bar macht, nicht mit offenem Licht betre- ten! ^ Kein Streichholz oder Feuerzeug anzün-...
-
Seite 7: Ihr Beitrag Zum Umweltschutz
Restmüll. Bitte sorgen Sie dafür, dass Ihr Altgerät ent- sprechend den regionalen Entsorgungsvor- schriften entsorgt wird. Miele bietet ein Recyclingsystem an. Hierüber informiert Sie Ihr Fachhändler oder Vertriebszentrum. Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird. -
Seite 8: Gerätebeschreibung
Gerätebeschreibung 1 Schalterblende 2 Wäschekasten 3 Eingabetisch 4 Fingerschutzleiste 5 Walze 6 Ablegetisch 7 Not-Aus-Schalter 8 Fußschaltleiste M.-Nr. 07 185 692... - Seite 9 Gerätebeschreibung 1 Drehzahlwähler 2 Temperaturwähler 3 Anzeigeleuchte "Temperatur" 4 Anzeigeleuchte "Ein" 5 Taste I "Ein" 6 Taste O "Aus" 7 Taste Ö "Rückwärtslauf" 8 Taste y x "Zündentstörung"* 9 Anzeigeleuchte "Zündstörung"* *) nur gasbeheizte Muldenmangeln M.-Nr. 07 185 692...
-
Seite 10: Gasbeheizte Muldenmangeln
Gerätebeschreibung Drucktaste I "Ein" Temperaturwähler ß Nach Betätigung der Taste I "Ein" leuchten - Bereich = niedrige Temperatur die Anzeigeleuchte "Ein" und die Anzeige- ßß - Bereich = mittlere Temperatur leuchte "Temperatur" auf. ßßß - Bereich = hohe Temperatur - Die Mulde heizt auf - Ist die gewählte Temperatur erreicht, erlischt die Anzeigeleuchte "Temperatur". -
Seite 11: Sicherheitseinrichtungen
Gerätebeschreibung Fingerschutzleiste Sicherheitseinrichtungen Not-Aus-Schalter (nur im Notfall), und Fin- gerschutzleiste nicht zum normalen Aus- schalten der Maschine benutzen. Not-Aus-Schalter Geraten die Fingerspitzen zwischen Wä- scheeingabetisch und Fingerschutzleiste wird die Walze sofort gestoppt und die Mul- de nach unten abgesenkt. Bei dem Rück- Auf der Vorderseite des linken Seitenstän- wärtslauf hat die Fingerschutzleiste keine ders. -
Seite 12: Wäsche Vorbereiten
Wäsche vorbereiten Beschaffenheit der Wäsche Metall- und Kunststoffschnallen jeglicher Art sowie extrem hohe Knöpfe (z.B. Kugelknöp- Die ideale Restfeuchte für ein gutes Finish fe) bitte nicht mitmangeln. liegt bei 25 - 40 %. Wird die Wäsche in der Waschmaschine im letzten Spülgang mit Warmwasser gespült, Achtung ! Reinigen Sie vor Inbetriebnah- ergibt sich durch geringere Restfeuchte und... -
Seite 13: Gebrauch
Gebrauch Mangeln Wirksamkeit der Fingerschutzleiste über- prüfen! ^ Hauptschalter (bauseitig) einschalten. ^ Bei gasbeheizten Maschinen Gasabsperr- Die Fingerschutzleiste ist eine Sicherheits- einrichtung, die arbeitstäglich vor Inbe- hahn (bauseitig) öffnen. triebnahme überprüft werden muß. ^ Je nach Wäscheart Temperaturwähler in den entsprechenden Temperaturbereich Das erforderliche Wiedereinschalten des drehen. -
Seite 14: Nach Beendetem Mangeln
Gebrauch Nach beendetem Mangeln: Wäscheabstreifer Zwecks Austrocknung der Bewicklung ist die Walze nach dem Mangeln bei ausge- schalteter Heizung und angefahrener Mulde noch ca. 5 Minuten laufen zu lassen. ^ Muldenmangel mit der Taste O "Aus" aus- schalten. ^ Bei gasbeheizten Maschinen Gasabsperr- hahn (bauseitig) schließen. -
Seite 15: Hinweise
Hinweise Schutz des Walzenantriebes und Spannungsausfall während des der Bewicklung Mangelns In Mangelpausen und nach dem Mangeln ist Um bei Stromausfall die heiße Mulde von der die Mulde grundsätzlich abzufahren. stillstehenden Walze trennen zu können, ist Dadurch wird der Walzenantrieb und die Be- an der Rückseite des rechten Ständers ein wicklung deutlich entlastet. -
Seite 16: Ausstattungsvariante Wäscherückführung
Ausstattungsvariante Wäscherückführung Wäscherückführung Die Wäscherückführung ermöglicht das Ab- nehmen der gemangelten Wäsche von der Eingabeseite. Die Mangel kann an eine Wand gestellt werden. Anschließend wird die Wäscherückführung nach hinten umgelegt. Die Wäsche wird jetzt auf den Ablagetisch geleitet. Serviceposition der Wäscherückführung Will man das Mangeltuch wechseln, die Wal- ze nachwickeln oder die Wäscheabstreifer Die Wäscherückführung leitet die Wäsche... -
Seite 17: Reinigung Und Pflege
Beachten Sie unbedingt die Hinweise te Arbeitsbreite in die Mulde eingegeben. zum Mangeln und zur Reinigung und Pfle- ge in der Miele-Mangelpraxis. Original-Wachstücher und Mangelwachs sollten nur über den Miele-Kundendienst be- zogen werden. Mulde wachsen Mulde reinigen Um die Gleitfähigkeit der Mulde zu erhalten, Zum Reinigen der Aluminiummulde dürfen... -
Seite 18: Serviceposition Der Mulde
Reinigung und Pflege Wäscheabstreifer Serviceposition der Mulde In der Serviceposition bleibt die Mulde ab- gefahren, die Anzeigeleuchte "Servicepositi- on" leuchtet. Die Walze kann mit Tastendruck vorwärts oder rückwärts drehen. Temperatur und Walzendrehzahl sind einstellbar. Serviceposition einrichten ^ Maschine mit Taste O "Aus" ausschalten. ^ Das Handrad gegen den Uhrzeigersinn drehen, bis die Anzeigeleuchte "Service- position"... -
Seite 19: Bewicklung
PM 1318 Durchmesser max. 299 mm (ohne beim Tuchanfang. Tuch). ^ Muldenmangel mit der Taste O "Aus" aus- PM 1418/1421 Durchmesser max. 361 mm schalten. (ohne Tuch). PM 1318 Durchmesser max. 303 mm (mit Die in die Mulde gefallenen Stahlwollreste Tuch) entfernen. -
Seite 20: Bewicklungshinweise Für Walzen Mit Lamellenfeder-Belag
Reinigung und Pflege Bewicklungshinweise für Walzen Abnehmen des Mangeltuches mit Lamellenfeder-Belag Wird ein neues Mangeltuch aufgelegt, ist es vorher in einem Kochwaschprogramm bei Eine wesentliche Voraussetzung zur fehler- 95 °C zu waschen. freien Funktion der Mangel, höchsten Leis- tung, Wartungsfreiheit und langen Lebens- dauer des Belages ist nur dann gegeben, wenn das dickenmaßbeständige, eigens für Wäsche-... - Seite 21 Reinigung und Pflege ^ Maschine mit Taste O "Aus" ausschalten. Das Handrad im Uhrzeigersinn drehen, bis die Anzeigeleuchte "Serviceposition" er- lischt. ^ Maschine mit Taste I "Ein" einschalten, die Mulde fährt jetzt ganz an. ^ Die Walze langsam drehen lassen. Phase 4 Das Mangeltuch muß...
-
Seite 22: Bedeutung Der Symbole Auf Dem Typenschild
Bedeutung der Symbole auf dem Typenschild 1 Modell Bei Störungen benachrichtigen Sie bitte den 2 Seriennummer Werks-Kundendienst. 3 Artikelnummer Der Kundendienst benötigt Typ und Maschi- 4 Materialnummer nennummer [Fabr.-No]. Beide Angaben fin- 5 Spannung/Frequenz den Sie auf dem Typenschild. 6 Steuersicherung Im Ersatzfall dürfen ausschließlich Origi- 7 Antriebsmotor nal-Ersatzteile verwendet werden (auch in... -
Seite 23: Hinweise Für Den Aufsteller
Hinweise für den Aufsteller Ausrichten und Befestigen der Mangel Die Muldenmangel darf nur durch den Kun- Die Maschine in Längs- und Querrichtung dendienst oder einen autorisierten Fach- mit Hilfe einer Wasserwaage und der Stellfü- händler in Betrieb genommen werden. ße waagerecht ausrichten. Die Maschine darf nicht mit Reinigungsma- Die Kontermuttern der Füße zum Maschinen- schinen, die mit PER- oder FCKW-haltigen... - Seite 24 Hinweise für den Aufsteller Montage des Berührungsschutzes Montage des Ablegetisches Die Schrauben A an den beiden Ständerin- Zuerst die Laschen am Berührungsschutz in nenseiten lösen und Schrauben B ganz ent- die Schlitze A der Verkleidung stecken und fernen. Ablegetisch in die Waagerechte dann den Berührungsschutz mit 4 bzw.
-
Seite 25: Elektroanschluss
Hinweise für den Aufsteller Elektroanschluss Den Elektroanschluss darf nur ein zugelas- sener Elektro-Installateur unter Einhaltung der länderspezifischen Vorschriften wie z.B. - VDE (Deutschland), ÖVE (Österreich) und SEV (Schweiz) - und der Vorschriften des zu- ständigen Elektrizitätswerkes vornehmen. Die elektrische Ausrüstung der Maschine entspricht IEC 335-1 und IEC 335-2-44. -
Seite 26: Abluftleitung Für Die Wrasenabsaugung
Hinweise für den Aufsteller Abluftleitung für die Wrasenabsaugung Siehe auch Bestimmung von Abluft-, Zuluft- und Belüftungsquerschnitten. Die bauseitig zu verlegende Abluftleitung darf nicht in einen mit Gas-, Kohle- oder Öl-Feuerstellen belegten Kamin geführt wer- den. Sie muß außerdem von der Abluftlei- tung eines Wäschetrockners getrennt ge- führt werden. -
Seite 27: Gasanschluss
Hinweise für den Aufsteller Gasanschluss Erscheint während der Sicherheitszeit kein Flammsignal, schließt das Ventil und die Den Gasanschluss darf nur ein zugelasse- Zündung wird abgeschaltet (Störung mit ner Installateur unter Einhaltung der länder- Verriegelung). Anzeigeleuchte "Zündstörung" spezifischen Vorschriften vornehmen wie leuchtet auf. - Seite 28 M.-Nr. 07 185 692...
- Seite 29 M.-Nr. 07 185 692...
