Inhaltszusammenfassung für Miele PM 1621

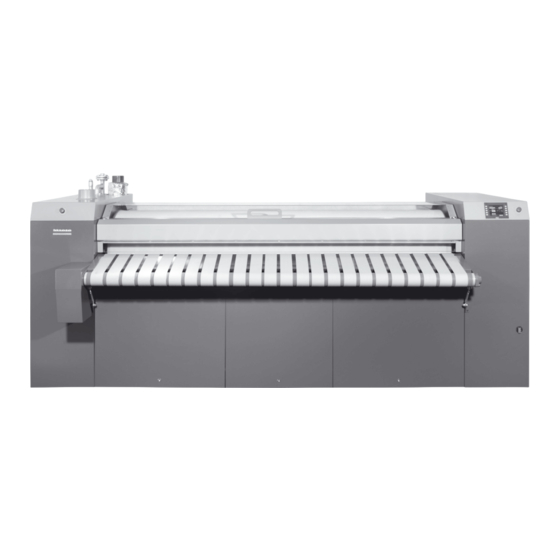

- Seite 1 Gebrauchsanweisung Muldenmangel PM 1621 PM 1625 PM 1630 PM 1635 PM 1825 PM 1830 PM 1835 de - DE Lesen Sie unbedingt die Gebrauchsanweisung vor Aufstellung - Installation - Inbetriebnahme. M.-Nr. 09 088 670 Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise und Warnungen ............4 Ihr Beitrag zum Umweltschutz. -
Seite 4: Sicherheitshinweise Und Warnungen
Muldenmangel die Gebrauchsanweisung. Sie gibt Nehmen sie keine Veränderungen an der Mulden- wichtige Hinweise für die Sicherheit, den Ge- mangel vor, die nicht ausdrücklich von Miele zugelas- brauch und die Wartung der Muldenmangel. Da- sen sind. durch schützen Sie sich und verhindern Schäden Maschinen, bei denen Bedienungselemente oder an der Muldenmangel. - Seite 5 Die Muldenmangel darf nicht ohne Aufsicht betrie- Zubehörteile dürfen nur dann eingebaut werden, ben werden. wenn sie ausdrücklich von Miele freigegeben sind. Wenn andere Teile an- oder eingebaut werden, ge- Kinder und unbefugte Personen müssen von der hen Ansprüche aus Garantie, Gewährleistung und / Muldenmangel ferngehalten werden.
- Seite 6 Sicherheitshinweise und Warnungen Vorsichtsmaßnahmen bei Gasgeruch -Gelten nur in Verbindung mit gasbeheizten Mulden- mangeln.- Erläuterung der Sicherheits- und Warnhinwei- ^ Sofort alle Flammen löschen! se an der Maschine ^ Sofort alle Fenster und Türen öffnen! Lesen Sie die Gebrauchsanweisung. ^ Sofort die Absperreinrichtungen am Gaszähler oder die Hauptabsperreinrichtung schließen! ^ Räume, in denen sich Gasgeruch bemerkbar Lesen Sie die Anweisungen z.B.
-
Seite 7: Ihr Beitrag Zum Umweltschutz
Altgerät deshalb auf keinen Fall in den Restmüll. Bitte sorgen Sie dafür, dass Ihr Altgerät entspre- chend den regionalen Entsorgungsvorschriften ent- sorgt wird. Miele bietet ein Recyclingsystem an. Hierüber informiert Sie Ihr Fachhändler oder Ver- triebszentrum. Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Ab-... -
Seite 8: Gerätebeschreibung
Gerätebeschreibung 7, 8 1 Bedienfeld 2 Eingabetisch 3 Fingerschutzleiste 4 Abdeckung/Walze (optional) 5 Not-Aus-Schalter 6 Ablegetisch 7 Hauptschalter 8 Service-Schlüsselschalter 9 Druckluftabsperrhahn Optional: 10 Walzenabdeckung 11 Wäscheablage für Kleinteile 12 Hygieneblech 13 Fußschaltleiste ¢ Ÿ 14 Textilbefeuchtung 15 Wäscherückführung 16 Eingabetisch Plus mit Ansaugung ¡... - Seite 9 Gerätebeschreibung Tasten auf dem Bedienfeld 1 Taste +, 2 Taste – "Mangelgeschwindigkeit" 6 Taste "Menü" / Eine Ebene im Menü zurück Die Drehzahl der Walze lässt sich im Universalbetrieb mit + erhöhen und durch – verringern. 7 Taste X "Programmliste" Die eingestellte Geschwindigkeit und die Ist-Ge- schwindigkeit werden im Display angezeigt.
- Seite 10 Gerätebeschreibung Display 23 24 11 Menüname 12 Uhrzeit 13 Mangel-Programm-Name 14 Mangel-Programm-Nummer 15 Eingabe Mangel-Sollgeschwindigkeit 16 Anzeige Mangel-Istgeschwindigkeit 17 Eingabe Mulden-Solltemperatur 18 Anzeige Mulden-Isttemperatur 19 Aktivierung Ansaugung Vakuumtisch (Option) 20 Aktivierung Laseranlegehilfe (Option) 21 Informationszeile 22 Benutzerebenen 23 Aktivierung hoher Anpressdruck (Option) 24 Wäscherückführung (Option) 25 Motorstrom (nur in der Technikerebene) 26 Stoppuhrfunktion (Option)
-
Seite 11: Sicherheitseinrichtungen
Gerätebeschreibung Fingerschutzleiste Sicherheitseinrichtungen Hauptschalter Stromversorgung für die Muldenmangel einschalten I Geraten die Fingerspitzen zwischen Wäscheeingabe- oder ausschalten 0. tisch und Fingerschutzleiste, wird die Walze sofort Soll die Muldenmangel bei einem Defekt oder für Re- gestoppt und hochgefahren. Beim Rückwärtslauf hat paraturarbeiten nicht eingeschaltet werden, kann die- die Fingerschutzleiste keine Funktion. -
Seite 12: Wäsche Vorbereiten
Wäsche vorbereiten Beschaffenheit der Wäsche Die ideale Restfeuchte für ein gutes Finish und opti- male Leistung liegt bei 25 - 50 %. Abhängig von der Textilbeschaffenheit. Wird die Wäsche in der Waschmaschine im letzten Spülgang mit Warmwasser gespült, ergibt sich durch geringere Restfeuchte und der Restwärme der Wä- sche eine kürzere Verarbeitungszeit und somit eine Energieersparnis. -
Seite 13: Gebrauch
Gebrauch Betriebsbereitschaft herstellen Im Display erscheint: ^ Bauseitigen Absperrhahn für Druckluft öffnen. Betrieb 08:45:58 ^ Bauseitigen Absperrhahn für Gas (nur Gasheizung) UNIVERSAL öffnen. Sollwert Istwert ^ Bauseitigen Absperrhahn für Dampf (nur Dampf- m/min m/min heizung) ganz langsam und vorerst nur wenig öffnen. - Seite 14 Gebrauch ^ Zur Programmwahl Taste X "Programmliste" drü- ^ Das grau hinterlegte Anzeigefeld Muldentempera- cken. tur "Sollwert °C" drücken. Programm Direktwahl 09:25:55 UNIVERSAL PROGRAMM 5 PROGRAMM 1 PROGRAMM 6 <= PROGRAMM 2 PROGRAMM 7 ^ Im darauffolgenden Eingabefeld die gewünschte Temperatur eingegeben und mit OK bestätigen.
-
Seite 15: Restwärmenutzung
Gebrauch Nach beendetem Mangeln: Die gemangelte Wäsche kann sehr heiß sein, Zwecks Austrocknung der Bewicklung die Walze bei wenn sie aus der Mulde kommt. ausgeschalteter Heizung noch ca. 5 Minuten laufen lassen. Wäscheabstreifer ^ Muldenmangel mit Taste l "Start/Stopp" ausschal- ten. -
Seite 16: Hinweise
Hinweise Schutz der Bewicklung Bei Mangelpausen Maschine ausschalten. Dadurch wird die Bewicklung deutlich entlastet. Das unnötige Trockenlaufen (ohne Wäsche) der Maschine ist zu vermeiden. Kleine Wäscheteile nicht nur an einer Stelle der Walze mangeln, sondern die gesamte Walzenbreite ausnut- zen. Bei einseitiger Beanspruchung wird die Wärme nur einseitig abgenommen und die Bewicklung ein- seitig beansprucht. -
Seite 17: Menüstruktur
Parameter Schnittstellen Datensicherung Programme Diagnose Hardware Eventlog Systemlog Sprachen Einstellungen Anzeige Datum / Uhrzeit Info Die Service-Ebene ist durch eine PIN-Nummer geschützt und nur dem Miele Kundendienst zugänglich. Die Techniker-Ebene ist ebenfalls durch eine PIN-Nummer geschützt. Der PIN ist: 0189... - Seite 18 Hinweise Einstieg in die Techniker-Ebene Anzahl und Uhrzeit der Meldungen werden gezeigt. Bediener Service Service Parameter Techniker – Schnittstellen ^ Techniker drücken. Angabe der: IP-Adresse, Subnetzmaske, Std. Gate- ^ PIN (0189) eingeben und OK drücken. – Maschine Im Display erscheint das Menü Betrieb: Voreilung Walze auf Einlauf 5 % Betrieb 08:45:58...
-
Seite 19: Reinigung Und Pflege
Verwenden sie das Reinigungsset. Es beinhaltet ein ^ Zum Wachsen das Streuwachs in die Taschen des Reinigungstuch, ein Wachstuch und Mangelwachs. Wachstuches sparsam hineinstreuen. Dieses Set kann als Miele-Zubehör bezogen werden. Wachs sparsam verwenden, damit das Mangeltuch Bitte Mulde Bei der Meldung im Display (optional) -
Seite 20: Wartung
Wartung ^ Beide Montageklappen der Seitenständer öffnen. Die Muldenmangel darf nur durch den Kun- Die Walze befindet sich in hochgefahrener Position. dendienst oder durch autorisiertes Fachpersonal gewartet werden. Abstecken (Sichern) der Walze Bei Arbeiten an der Walze, Mulde oder am Druckluft- system wird die Walze in Stellung Reparaturhub ge- fahren. -
Seite 21: Bewicklungshinweise Für Walzen Mit Lamellenfeder-Belag
Die Muldenmangel darf nur durch den Kun- dendienst oder durch autorisiertes Fachpersonal gewartet werden. Abnehmen und Auflegen des Mangeltu- ches nur durch den Miele-Kundendienst oder autorisiertes Fachpersonal. Bewicklungshinweise für Walzen mit Lamellenfeder-Belag Nur Mangelwäsche bis 3 mm Dicke sollte geman- gelt werden. -
Seite 22: Heizsystem
Fehler oder Störungen im Heizsystem werden im Dis- Anfallendes Kondensat aus dem Ölbehälter am linken play der Maschine angezeigt und dürfen nur durch Seitenständer muss einmal jährlich abgelassen wer- den Miele-Kundendienst oder Fachpersonal behoben den. werden. Gasbeheizte Maschinen Auf Flusenablagerungen zu kontrollieren und falls nö-... -
Seite 23: Hinweise Für Den Aufsteller
Hinweise für den Aufsteller Elektroanschluss Die Muldenmangel darf nur durch den Kunden- Den Elektroanschluss darf nur ein zugelassener Elek- dienst oder einen autorisierten Fachhändler in Be- tro-Installateur unter Einhaltung der länderspezifi- trieb genommen werden. schen Vorschriften wie z.B. - VDE (Deutschland), ÖVE (Österreich) und SEV (Schweiz) - und der Vor- schriften des zuständigen Elektrizitätswerkes vorneh- Die Maschine darf nicht mit Reinigungsmaschinen,... -
Seite 24: Abluftleitung Für Die Wrasenabsaugung
Hinweise für den Aufsteller Nach dem Anschluss: Bei falscher Phasenfolge an der Netzanschluss- Zur Entwässerung für zurückfließendes Kondensat klemme läuft das Abluftgebläse im linken Seitenstän- und Wachs ist die Maschine mit einer Wachsfalle der mit falscher Drehrichtung. ausgestattet. Der Schlauch für die Ableitung von Maschine vom Netz trennen und zwei Phasen tau- Wachs und Kondensat befindet sich im linken Seiten- schen. -
Seite 25: Gasanschluss
Hinweise für den Aufsteller Gasanschluss Abgasleitung Den Gasanschluss darf nur ein zugelassener Installa- Die bauseitig zu verlegende Abgasleitung darf nicht teur unter Einhaltung der länderspezifischen Vor- in einen mit Gas-, Kohle- oder Öl-Feuerstellen beleg- schriften vornehmen wie zum Beispiel: ten Kamin geführt werden. –... -
Seite 26: Dampfanschluss
Hinweise für den Aufsteller Dampfanschluss Anschlussflansche maschinenseitig DIN 2635, DN 32. Den Dampfanschluss darf nur ein zugelassener In- stallateur vornehmen. Der Mindest-Nenndurchmesser der Leitung (DIN 2402) ist DN 40. Um unnötige Wärmespannungen zu vermeiden, ist für eine gleichmäßige Erwärmung (keine stoßweise Dampfzufuhr) zu sorgen. -
Seite 27: Technische Daten
Technische Daten PM 1621E/G PM 1625E/G/D PM 1630E/G/D PM 1635E/G/D Höhe in mm 1970/1970 1970/1970/1630 1970/1970/1630 1970/1970/1630 Breite in mm 3290 3690 4190 4690 Tiefe in mm 1840 1840 1840 1840 Gewicht in kg 2390/2600 2550/2760/2600 2760/2970/2830 2950/3170/3050 Anschlussspannung siehe Typenschild Anschlusswert siehe Typenschild Absicherung... - Seite 30 M.-Nr. 09 088 670 / 01 M.-Nr. 09 088 670 / 01 Änderungen vorbehalten/4412...
