Kapsel-Wärme- / Kältezähler PolluCom C
Einbau- und Betriebsanleitung

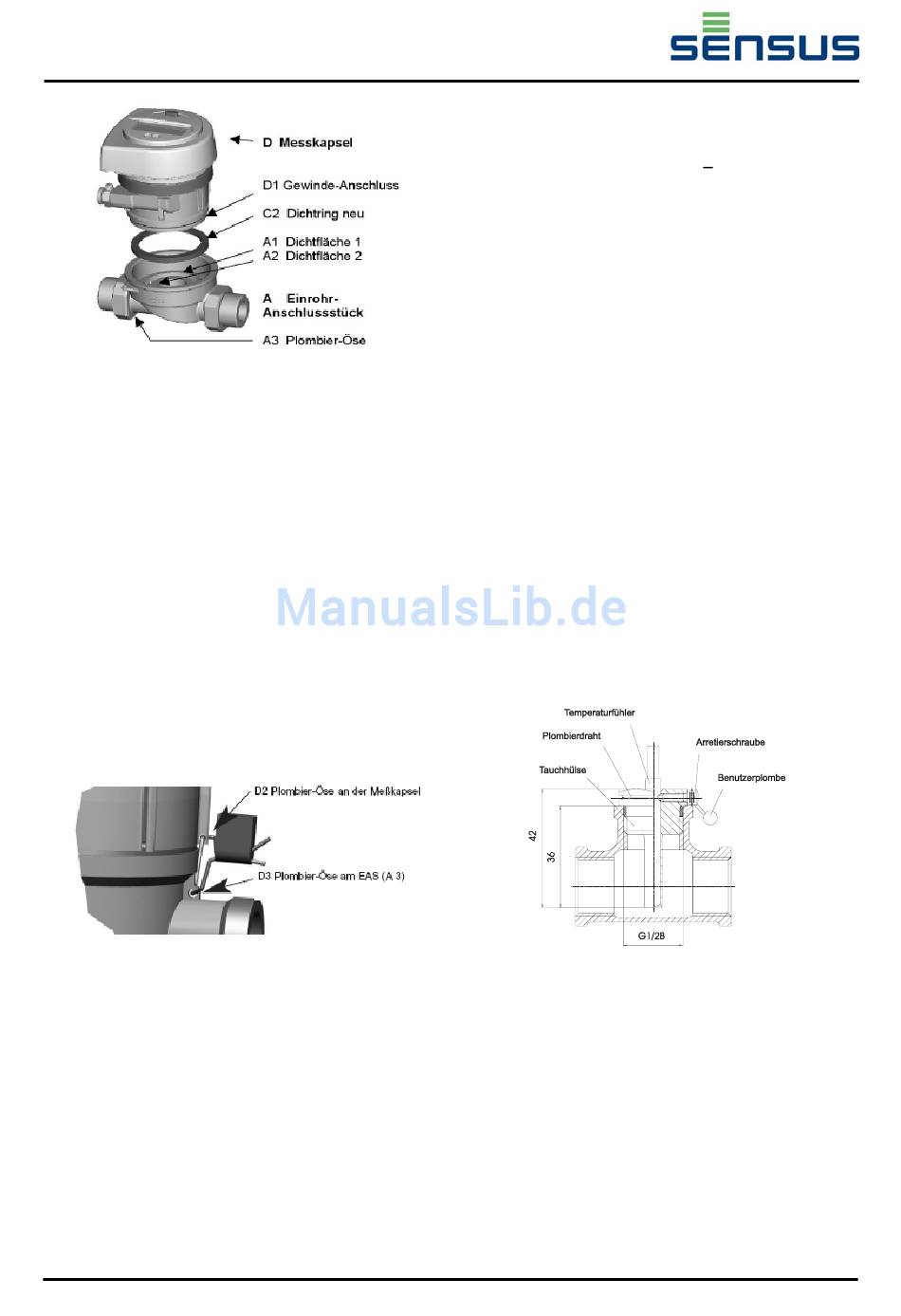

Abb. 2: Einbau PolluCom C Messkapsel
6. Schutzkappe vom Gewinde-Anschluss (D1)
der PolluCom C – Messkapsel (D) entfernen
und die mitgelieferte neue Profil-Dichtung
(C2) auf die Dichtflächen (A1 und A2) des
EAS einlegen. Keinesfalls irgendwelche
fremden Dichtmittel verwenden!
7. Messkapsel (D) in das EAS einschrauben
und bis zum Festanschlag am EAS anziehen.
Hierfür ausschließlich einen Hakenschlüssel
verwenden!
8. Messkapsel zusammen mit dem Einrohr-
Anschlussstück plombieren, indem der
beiliegende Plombendraht in einem Stück
durch die Plombier-Ösen an der Messkapsel
(D2) und dem EAS (D3) gezogen, gestrafft
und mit beiliegender Selflock-Plombe
gesichert wird.
Abb. 3: Plombier-Beispiel
9. Freie(n) Temperaturfühler gemäß Kapitel 5
einbauen und plombieren.
10. Danach Absperrarmaturen öffnen und die
gesamte Einbaustelle auf Dichtigkeit prüfen.
11. Anschließend Heizung / Kühlung wieder in
Betrieb nehmen.
5. Temperaturfühlereinbau
Die Standardkabellänge beträgt ca. 1,5 m.
Für die Verlegung des Kabels sollte nach
Möglichkeit ein Kabelkanal oder ein Leerrohr
verwendet werden. Bei der Verlegung der Kabel
ist
ein
Mindestabstand
elektromagnetischen Störquellen (Generatoren,
etc.) sowie Kabeln, die > 220 V führen,
einzuhalten.
5.1 Einbau direkt ins Heiz- bzw. Kühlmedium
In Neuanlagen sollte der Temperaturfühler direkt
ins Heiz- bzw. Kühlmedium eingebaut werden.
Für diese Einbauart werden die Sensus-EAS-
Einbausätze mit Kugelhahn empfohlen. Der
Kugelhahn dient gleichzeitig zur Absperrung der
Leitung, damit der Temperaturfühler ohne Be-
triebsunterbrechung der Anlage ausgebaut wer-
den kann.
5.2 Einbau in Tauchhülse
Um eine möglichst genaue Temperaturmessung
zu
erzielen,
muss
Temperaturfühlers
Rohrleitungsquerschnitts befinden.
Der Temperaturfühler wird bis zum Anschlag in
die Tauchhülse gesteckt und danach mit Hilfe der
Arretierschraube gegen Herausfallen gesichert.
Anschließend den beiliegenden Plombierdraht in
die umlaufende Nut am Sechskantkopf einlegen,
durch die Bohrung der Arretierschraube führen
und mit beiliegender Selflock-Plombe plombieren.
Abb. 4: Einbaubeispiel in T-Stück
6. Anzeigemöglichkeiten
Die verschiedenen Anzeigemöglichkeiten von
PolluCom C sind in sechs Ebenen unterteilt. Je
nach Ausführung des Zählers bzw. Maskierung
der Anzeige können einige mit einem Stern (*)
gekennzeichneten
Anzeigepositionen
blendet sein. Bei Bedarf lässt sich die Maskierung
mit der Servicesoftware MiniCom 3 über die
optische Datenschnittstelle des Zählers ändern.
Im Grundzustand schaltet sich die Anzeige im
Intervall von 4 Sekunden für eine Sekunde ein
und zeigt die kumulierte Wärmemenge. Durch
von
0,3
m
sich
das
Ende
in
der
Mitte
ausge-
M H 1302 DE, Seite 3
zu
des
des
