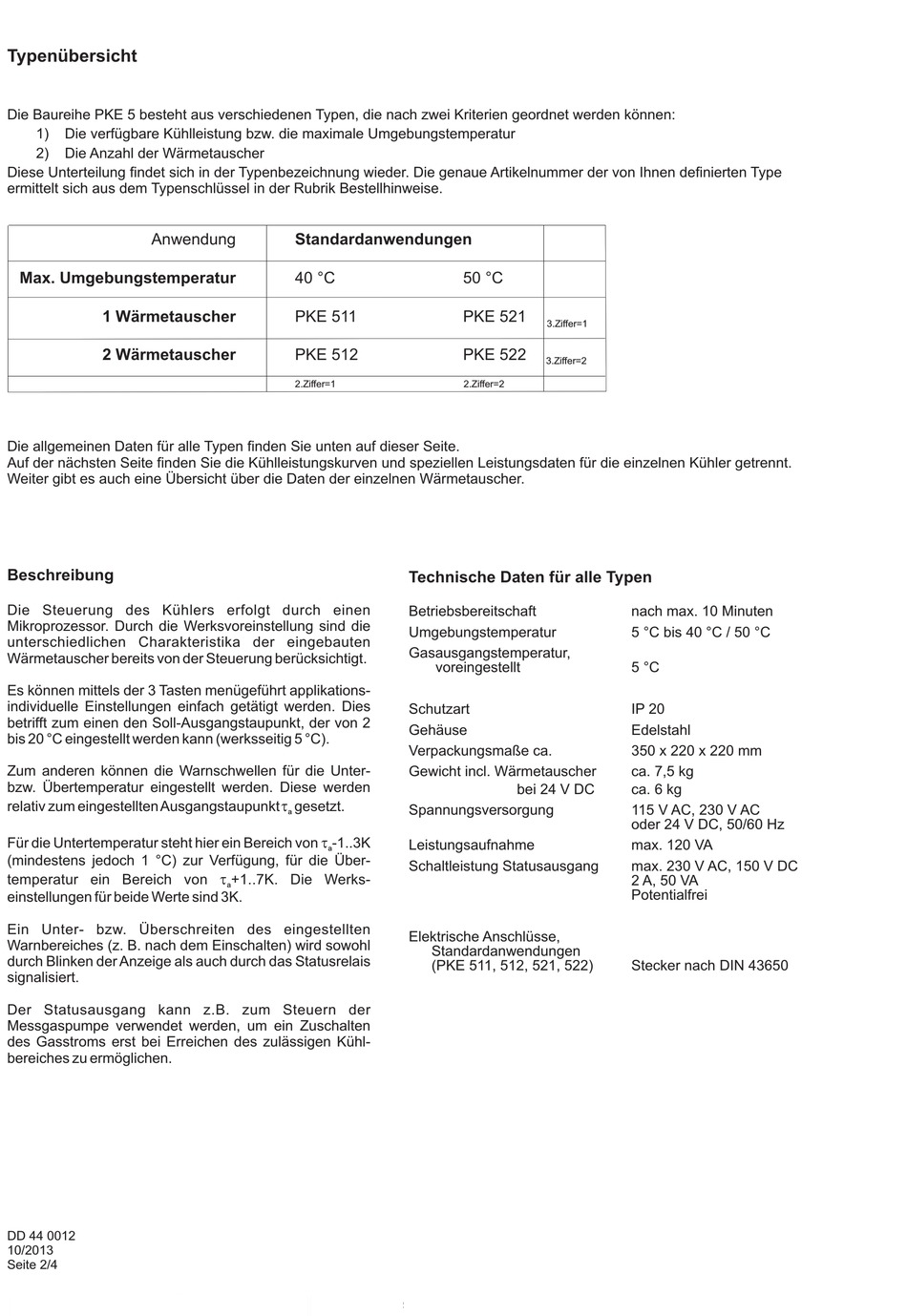

Typenübersicht
Die Baureihe PKE 5 besteht aus verschiedenen Typen, die nach zwei Kriterien geordnet werden können:
1) Die verfügbare Kühlleistung bzw. die maximale Umgebungstemperatur
2) Die Anzahl der Wärmetauscher
Diese Unterteilung findet sich in der Typenbezeichnung wieder. Die genaue Artikelnummer der von Ihnen definierten Type
ermittelt sich aus dem Typenschlüssel in der Rubrik Bestellhinweise.
Anwendung
Max. Umgebungstemperatur
1 Wärmetauscher
2 Wärmetauscher
Die allgemeinen Daten für alle Typen finden Sie unten auf dieser Seite.
Auf der nächsten Seite finden Sie die Kühlleistungskurven und speziellen Leistungsdaten für die einzelnen Kühler getrennt.
Weiter gibt es auch eine Übersicht über die Daten der einzelnen Wärmetauscher.
Beschreibung
Die Steuerung des Kühlers erfolgt durch einen
Mikroprozessor. Durch die Werksvoreinstellung sind die
unterschiedlichen Charakteristika der eingebauten
Wärmetauscher bereits von der Steuerung berücksichtigt.
Es können mittels der 3 Tasten menügeführt applikations-
individuelle Einstellungen einfach getätigt werden. Dies
betrifft zum einen den Soll-Ausgangstaupunkt, der von 2
bis 20 °C eingestellt werden kann (werksseitig 5 °C).
Zum anderen können die Warnschwellen für die Unter-
bzw. Übertemperatur eingestellt werden. Diese werden
relativ zum eingestellten Ausgangstaupunkt gesetzt.
Für die Untertemperatur steht hier ein Bereich von -1..3K
(mindestens jedoch 1 °C) zur Verfügung, für die Über-
temperatur ein Bereich von
einstellungen für beide Werte sind 3K.
Ein Unter- bzw. Überschreiten des eingestellten
Warnbereiches (z. B. nach dem Einschalten) wird sowohl
durch Blinken der Anzeige als auch durch das Statusrelais
signalisiert.
Der Statusausgang kann z.B. zum Steuern der
Messgaspumpe verwendet werden, um ein Zuschalten
des Gasstroms erst bei Erreichen des zulässigen Kühl-
bereiches zu ermöglichen.
DD 44 0012
10/2013
Seite 2/4
Standardanwendungen
40 °C
PKE 511
PKE 512
2.Ziffer=1
t
a
t
a
t
+1..7K. Die Werks-
a
50 °C
PKE 521
3.Ziffer=1
PKE 522
3.Ziffer=2
2.Ziffer=2
Technische Daten für alle Typen
Betriebsbereitschaft
Umgebungstemperatur
Gasausgangstemperatur,
voreingestellt
Schutzart
Gehäuse
Verpackungsmaße ca.
Gewicht incl. Wärmetauscher
bei 24 V DC
Spannungsversorgung
Leistungsaufnahme
Schaltleistung Statusausgang
Elektrische Anschlüsse,
Standardanwendungen
(PKE 511, 512, 521, 522)
nach max. 10 Minuten
5 °C bis 40 °C / 50 °C
5 °C
IP 20
Edelstahl
350 x 220 x 220 mm
ca. 7,5 kg
ca. 6 kg
115 V AC, 230 V AC
oder 24 V DC, 50/60 Hz
max. 120 VA
max. 230 V AC, 150 V DC
2 A, 50 VA
Potentialfrei
Stecker nach DIN 43650
