Buhler PKE-511 Bedienungs- Und Installationsanleitung Seite 33

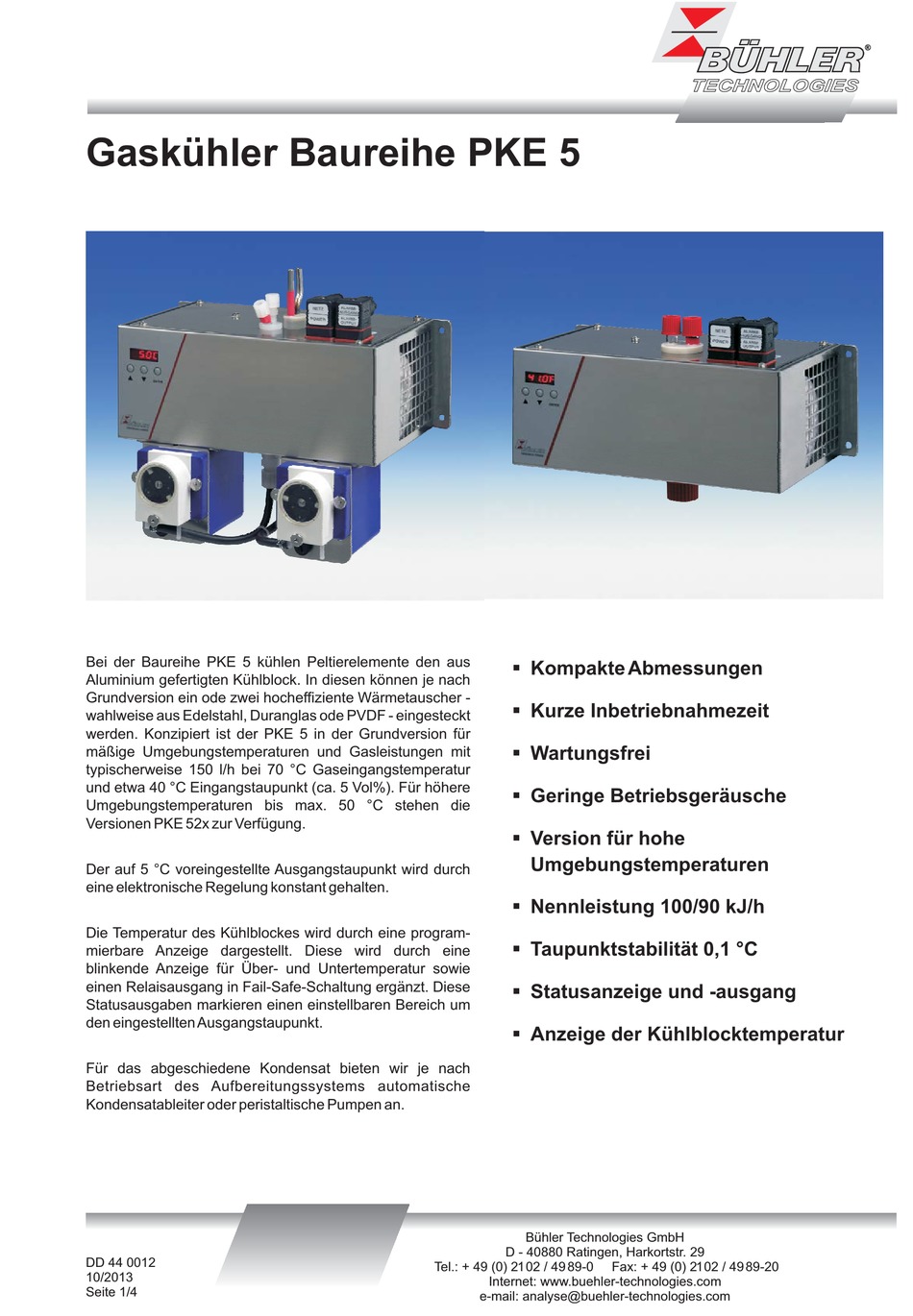

Gaskühler Baureihe PKE 5
Bei der Baureihe PKE 5 kühlen Peltierelemente den aus
Aluminium gefertigten Kühlblock. In diesen können je nach
Grundversion ein ode zwei hocheffiziente Wärmetauscher -
wahlweise aus Edelstahl, Duranglas ode PVDF - eingesteckt
werden. Konzipiert ist der PKE 5 in der Grundversion für
mäßige Umgebungstemperaturen und Gasleistungen mit
typischerweise 150 l/h bei 70 °C Gaseingangstemperatur
und etwa 40 °C Eingangstaupunkt (ca. 5 Vol%). Für höhere
Umgebungstemperaturen bis max. 50 °C stehen die
Versionen PKE 52x zur Verfügung.
Der auf 5 °C voreingestellte Ausgangstaupunkt wird durch
eine elektronische Regelung konstant gehalten.
Die Temperatur des Kühlblockes wird durch eine program-
mierbare Anzeige dargestellt. Diese wird durch eine
blinkende Anzeige für Über- und Untertemperatur sowie
einen Relaisausgang in Fail-Safe-Schaltung ergänzt. Diese
Statusausgaben markieren einen einstellbaren Bereich um
den eingestellten Ausgangstaupunkt.
Für das abgeschiedene Kondensat bieten wir je nach
Betriebsart des Aufbereitungssystems automatische
Kondensatableiter oder peristaltische Pumpen an.
DD 44 0012
10/2013
Seite 1/4
§
Kompakte Abmessungen
§
Kurze Inbetriebnahmezeit
§
Wartungsfrei
§
Geringe Betriebsgeräusche
§
Version für hohe
Umgebungstemperaturen
§
Nennleistung 100/90 kJ/h
§
Taupunktstabilität 0,1 °C
§
Statusanzeige und -ausgang
§
Anzeige der Kühlblocktemperatur
