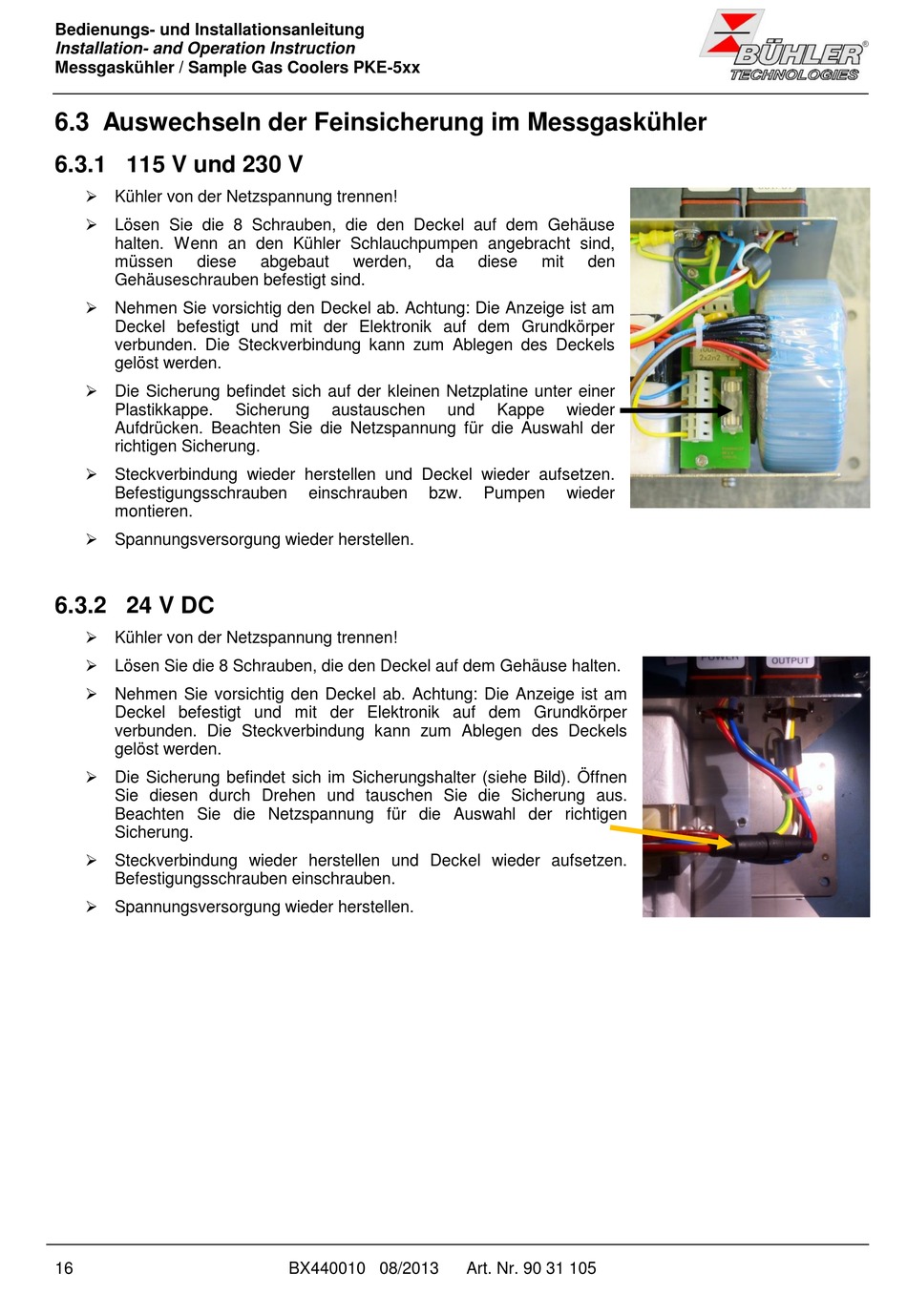

6.3 Auswechseln der Feinsicherung im Messgaskühler

6.3.1 115 V und 230 V

 Kühler von der Netzspannung trennen!
 Lösen Sie die 8 Schrauben, die den Deckel auf dem Gehäuse
halten. Wenn an den Kühler Schlauchpumpen angebracht sind,
müssen diese
Gehäuseschrauben befestigt sind.
 Nehmen Sie vorsichtig den Deckel ab. Achtung: Die Anzeige ist am
Deckel befestigt und mit der Elektronik auf dem Grundkörper
verbunden. Die Steckverbindung kann zum Ablegen des Deckels
gelöst werden.
 Die Sicherung befindet sich auf der kleinen Netzplatine unter einer
Plastikkappe.
Aufdrücken. Beachten Sie die Netzspannung für die Auswahl der
richtigen Sicherung.
 Steckverbindung wieder herstellen und Deckel wieder aufsetzen.
Befestigungsschrauben
montieren.
 Spannungsversorgung wieder herstellen.
6.3.2 24 V DC
 Kühler von der Netzspannung trennen!
 Lösen Sie die 8 Schrauben, die den Deckel auf dem Gehäuse halten.
 Nehmen Sie vorsichtig den Deckel ab. Achtung: Die Anzeige ist am
Deckel befestigt und mit der Elektronik auf dem Grundkörper
verbunden. Die Steckverbindung kann zum Ablegen des Deckels
gelöst werden.
 Die Sicherung befindet sich im Sicherungshalter (siehe Bild). Öffnen
Sie diesen durch Drehen und tauschen Sie die Sicherung aus.
Beachten Sie die Netzspannung für die Auswahl der richtigen
Sicherung.
 Steckverbindung wieder herstellen und Deckel wieder aufsetzen.
Befestigungsschrauben einschrauben.
 Spannungsversorgung wieder herstellen.
