Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Messgaskühler / Sample Gas Coolers PKE-5xx

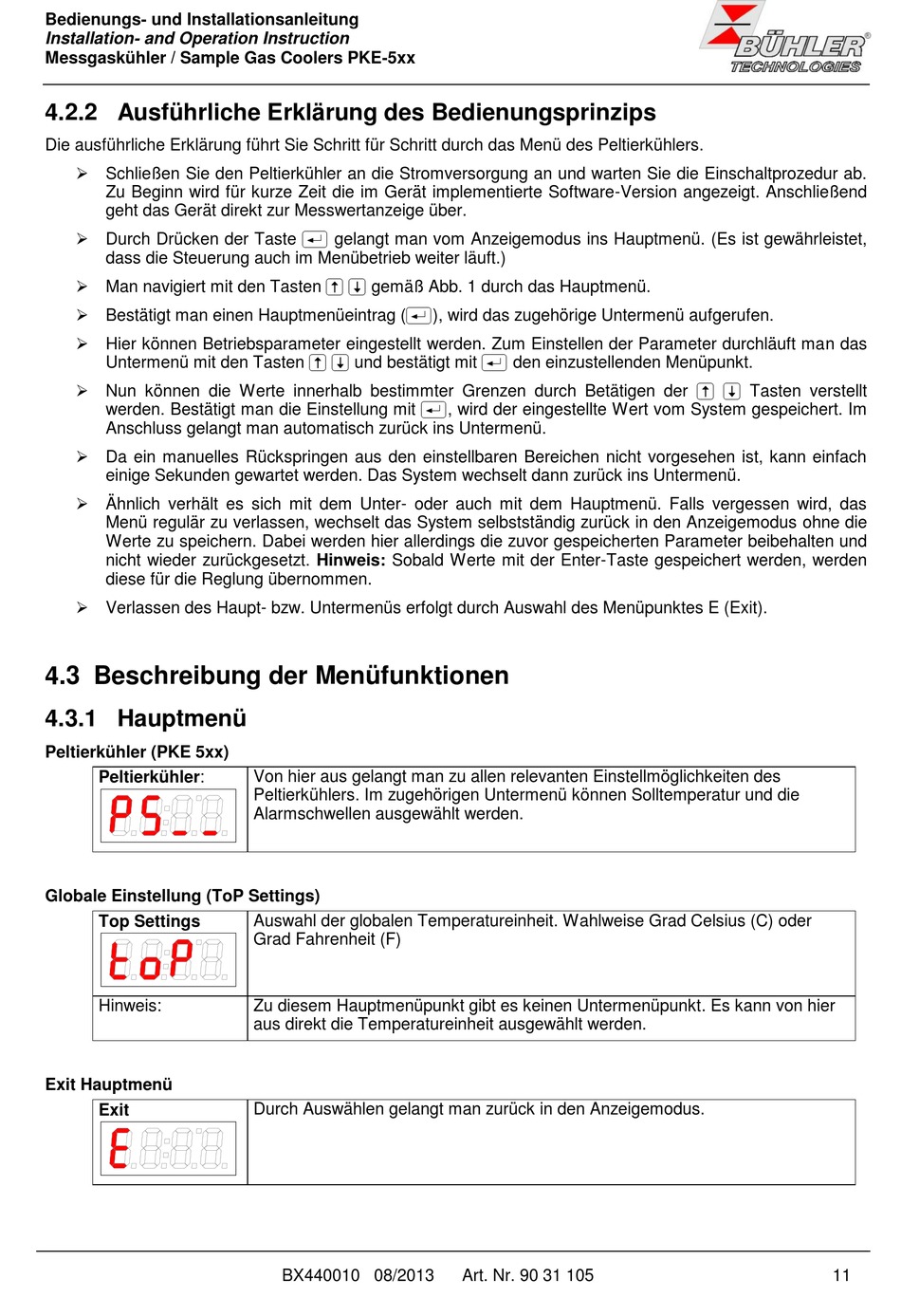

4.2.2 Ausführliche Erklärung des Bedienungsprinzips
Die ausführliche Erklärung führt Sie Schritt für Schritt durch das Menü des Peltierkühlers.
 Schließen Sie den Peltierkühler an die Stromversorgung an und warten Sie die Einschaltprozedur ab.
Zu Beginn wird für kurze Zeit die im Gerät implementierte Software-Version angezeigt. Anschließend
geht das Gerät direkt zur Messwertanzeige über.
 Durch Drücken der Taste j gelangt man vom Anzeigemodus ins Hauptmenü. (Es ist gewährleistet,
dass die Steuerung auch im Menübetrieb weiter läuft.)
 Man navigiert mit den Tasten t b gemäß Abb. 1 durch das Hauptmenü.
 Bestätigt man einen Hauptmenüeintrag (j), wird das zugehörige Untermenü aufgerufen.
 Hier können Betriebsparameter eingestellt werden. Zum Einstellen der Parameter durchläuft man das
Untermenü mit den Tasten t b und bestätigt mit j den einzustellenden Menüpunkt.
 Nun können die Werte innerhalb bestimmter Grenzen durch Betätigen der t b Tasten verstellt
werden. Bestätigt man die Einstellung mit j, wird der eingestellte Wert vom System gespeichert. Im
Anschluss gelangt man automatisch zurück ins Untermenü.
 Da ein manuelles Rückspringen aus den einstellbaren Bereichen nicht vorgesehen ist, kann einfach
einige Sekunden gewartet werden. Das System wechselt dann zurück ins Untermenü.
 Ähnlich verhält es sich mit dem Unter- oder auch mit dem Hauptmenü. Falls vergessen wird, das
Menü regulär zu verlassen, wechselt das System selbstständig zurück in den Anzeigemodus ohne die
Werte zu speichern. Dabei werden hier allerdings die zuvor gespeicherten Parameter beibehalten und
nicht wieder zurückgesetzt. Hinweis: Sobald Werte mit der Enter-Taste gespeichert werden, werden
diese für die Reglung übernommen.
 Verlassen des Haupt- bzw. Untermenüs erfolgt durch Auswahl des Menüpunktes E (Exit).
4.3 Beschreibung der Menüfunktionen
4.3.1 Hauptmenü
Peltierkühler (PKE 5xx)
Peltierkühler:
Globale Einstellung (ToP Settings)
Top Settings
Hinweis:
Exit Hauptmenü
Exit
Von hier aus gelangt man zu allen relevanten Einstellmöglichkeiten des
Peltierkühlers. Im zugehörigen Untermenü können Solltemperatur und die
Alarmschwellen ausgewählt werden.
Auswahl der globalen Temperatureinheit. Wahlweise Grad Celsius (C) oder
Grad Fahrenheit (F)
Zu diesem Hauptmenüpunkt gibt es keinen Untermenüpunkt. Es kann von hier
aus direkt die Temperatureinheit ausgewählt werden.
Durch Auswählen gelangt man zurück in den Anzeigemodus.
BX440010 08/2013 Art. Nr. 90 31 105 11
