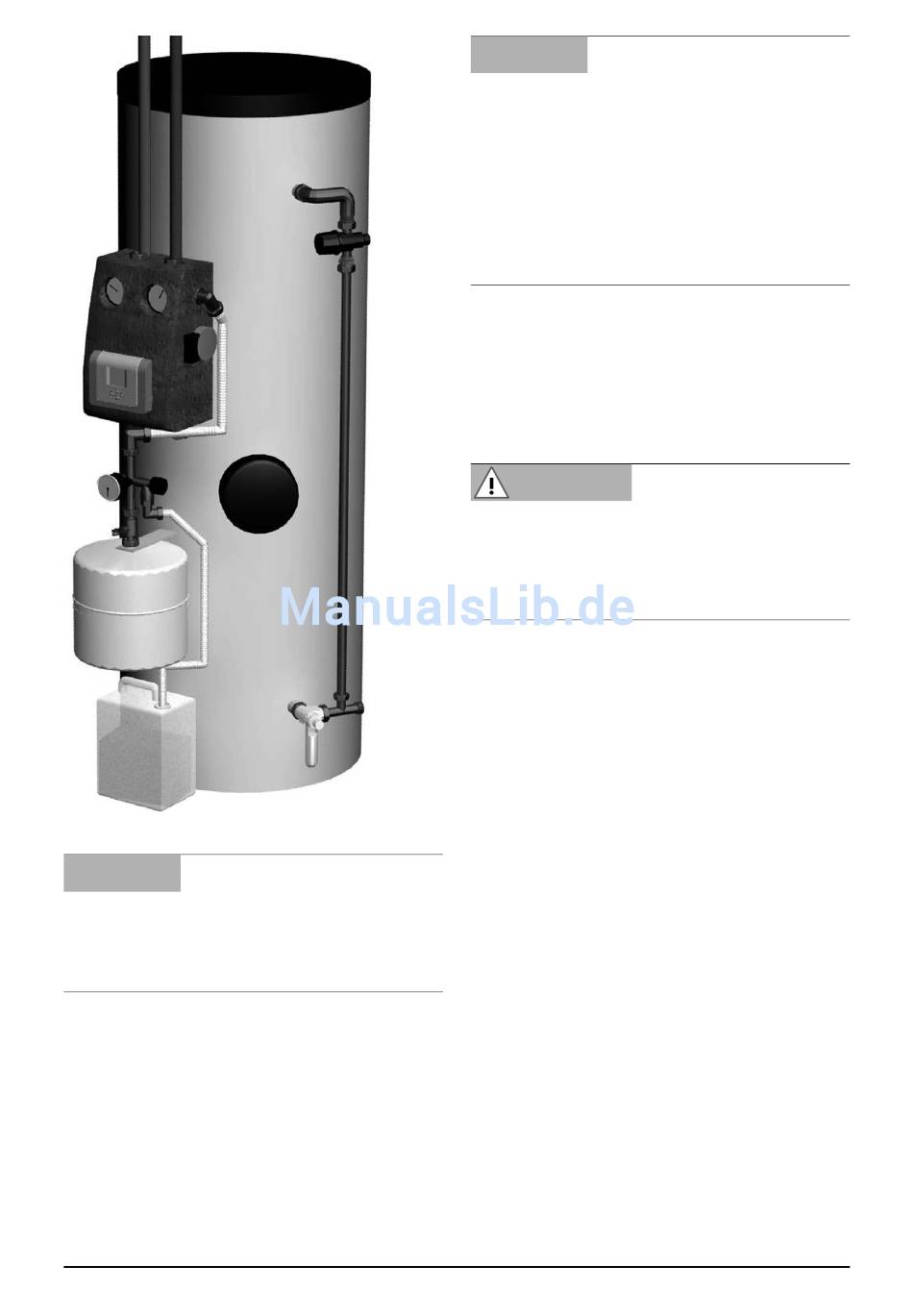

Abb. 8 Angeschlossenes Zubehör
ACHTUNG
Korrekte Stellung der Schwerkraftbremsen. Um Störun-
gen zu vermeiden, achten sie auf die korrekte Stellung
der Schwerkraftbremsen an der Solarstation (siehe mit-
geltende Dokumente „Thermische Solaranlage" und TI/
MA „CIRCO 6")
DE-XXX_EASYline _TI-MA-140108-1WA10422
ACHTUNG
Wärmeverluste. Beachten sie, daß die ein Zirkulations-
kreislauf zusätzliche Wärmeverluste verursacht Es ist des-
halb besonder wichtig auf sorgfältige Isolierung zu ach-
ten, um diese Verluste zu minimieren Sie können die Zir-
kulationspumpe auch über die Thermostatfunktion des
SUNGO SL Solarreglers steuern Diese Funktion aktiviert
die Zirkulationspumpe nur während des gewünschten
Zeitraumes Es können 3 Zeitfenster festgelegt werden, in
Abhängigkeit von der gemessenen Temperatur Die Pum-
pe startet zur gewünschten Zeit und läuft solange wie sie
es als komfortable empfinden
4.3 Anschließen des Solarkreises
Sie können die Solarkollektoren sowohl über Kupferrohr
als auch schnell und komfortabel mit der flexiblen und vo-
risolierten TWINflex Edelstahl Schnellverrohrung an der
CIRCO 6 Solarstation anschließen (optional)
WARNUNG
Hohe Temperaturen - Verbrennungsgefahr! Achten Sie
auf sorgfältige Isolierung der Solarkreisanschlüsse - sie
können sehr hohe Temperaturen von bis zu 95 °C errei-
chen Verbrennungsgefahr! Wartungsarbeiten mit Schutz-
handschuhen durchführen! Aufgeheizte Kollektoren nicht
mit Solarflüssigkeit befüllen! Gefahr von Dampfschlag!
Führen Sie den Anschluss des Solarkreises gemäß der
Darstellung in Abb 9 aus
Beim Einsatz von Kupferleitungen sind Vor- und Rück-
lauf des Solarkreises direkt mit Hilfe der mitgelieferten
Anschluss-Stücke an der Solarstation anzuschließen Die
TWINflex Schnellverrohrung kann ebenfalls mithilfe der
hierfür vorgesehenen Adapter analog angeschlossen
werden Bitte die entsprechenden mitgelieferten Monta-
geanleitungen beachten
4.4 Anschließen des Nachheizkreises
Die Warmwasser Nachheizung kann auf unterschiedliche
Weise erfolgen:
4.4.1 Nachheizung durch einen Öl- oder Gaskessel
Nutzen sie hierzu den oberen Wärmetauscher des Solar-
speichers Zur Leistungsoptimierung empfehlen wir ent-
gegen üblichen Gepflogenheiten folgende Anschlussva-
riante:
Verbinden Sie den Rücklauf des Nachheizkreises mit
●
dem oberen Anschluss des oberen Wärmeübertra-
gers, und führen sie den Kessel Vorlauf zum unteren
Anschluss
Für die Durchführung der Anschlüsse und Einstellun-
●
gen am Kessel beachten Sie bitte die technische Doku-
mentation des Herstellers
Diese Art des Anschlusses ermöglicht eine gleichmäßige
Temperatur des Nachheizbereiches und schont die Hei-
zung durch vermindertes Kesseltakten
9
