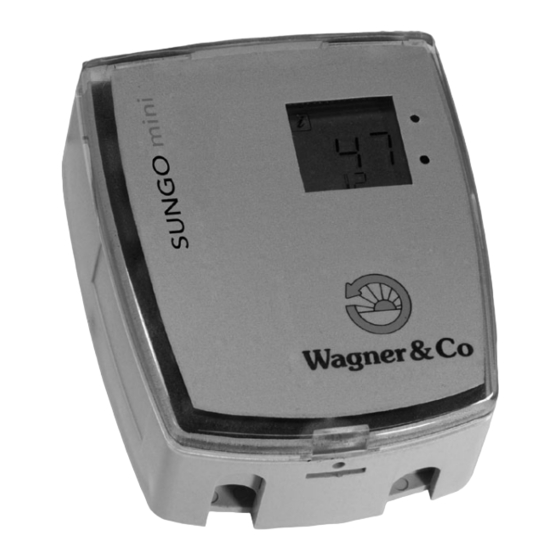

1. Technische Beschreibung Solarbeladung Tab. 1 Solarregler SUNGOmini Die Solarkreispumpe wird durch eine Temperaturdiffe- 100 % recyclingfähiges renzsteuerung ein- bzw. ausgeschaltet. Zur Steuerung Material ABS-Gehäuse für sind der Fühler T1 (Kollektor) und der Fühler T2 (Speicher, Wandmontage unten) notwendig. Die Ein- bzw. Ausschaltbedingungen, Maße (B x L x T) 75 mm x 93 mm x 40 mm sowie die Begrenzungstemperatur des Speichers können variabel in dem Menü „Einstellung“ verändert werden. Schutzart IP20 nach VDE 0470 Hinweis: Die Begrenzungstemperatur wirkt immer auf Funkstörgrad...
2. Allgemeine Sicherheitshinweise 2.3 Hinweise zu Montage und Betrieb Die nachfolgenden Sicherheitshinweise sollen Sie vor Ge- An den Regler SUNGOmini dürfen nur handelsübliche fährdungen und Gefahren schützen, die bei wissentlicher 230 V-Nassläuferpumpen und Hocheffizienzpumpen oder unwissentlicher falscher Handhabung des Gerätes (ECM-Technologie) vom Typ Wilo Stratos PARA ange- plötzlich auftreten können. Wir unterscheiden zwischen schlossen werden. Im letzten Fall muss die Drehzahlrege-...
4. Bedienung 4.1 Display und Taster T max = Temperaturbegrenzung dT max = Einschaltdifferenz dT min = Ausschaltdifferenz Menü T min = Mindesttemperatur (nur bei Solar) „Information“ dmax = Max. Drehzahl (nur bei SECUSOL) LED grün leuchtend = Netz EIN LED grün blinkend = Solarkreispumpe EIN dT min max...
4.3 Menü „Einstellung“ Der Regler verfügt über einen Mikrotaster, der mit einem Um die ausgewählte Variable ändern zu können, muss geeigneten Werkzeug durch eine kleine Bohrung in der der Taster für ca. 2 Sekunden gedrückt werden bis der rechten Seite des Gehäuses bedient werden kann. sichtbare Wert blinkt. Durch weiteres Drücken wird dieser Wert aufsteigend durchlaufen bis zum Bereichsende. Da- Durch kurzes Betätigen des Tasters schaltet der Regler nach erfolgt ein Sprung auf den kleinsten Wert, der dann vom Menü „Information“ in das Menü „Einstellung“ um, auch wieder steigend verändert werden kann.
4.4 Service – Systeminformationen Der Betriebszustand wird mittels zweier Leuchtdioden an- gezeigt. Störungen werden mit der roten LED angezeigt und können zudem über entsprechende Display-Symbo- le abgelesen werden. Die Fehlercodes werden durch ver- schiedene Blinkintervalle innerhalb weniger Sekunden angezeigt. Tab. 5 Systeminformationen mit Anzeige Display-/LED-Anzeige Beschreibung Korrektur LED grün, leuchtend Netz EIN – LED grün, blinkend Solarkreispumpe EIN – LED rot, 1 x blinkend Unterbrechung im Temperaturfühler-Element (Kollektorfühler) oder in der Fühlerleitung LED rot, 2 x blinkend Kurzschluss im Temperaturfühler-Element (Kollektorfühler) oder in der Fühlerleitung ● Widerstandswert des Fühlers prüfen und vergleichen LED rot, 3 x blinkend Unterbrechung im Temperaturfühler-Element ● Alle Kontaktstellen prüfen (Speicherfühler) oder in der Fühlerleitung LED rot, 4 x blinkend Kurzschluss im Temperaturfühler-Element (Speicherfühler) oder in der Fühlerleitung ●...
4.6 Netz-Feinsicherung wechseln Sicherung ausbauen und auf Funktion prüfen Sicherungskappe (15) mit einem Schraubendreher vor- Der Regler ist netzspannungsseitig mit einer Sicherung sichtig lösen und vom Sicherungshalter (16) abheben gegen Überströme geschützt. (siehe Bildlupe 1). Eine Ursache für den Ausfall der Displayanzeige und der ● Sicherung aus der Sicherungskappe schieben (siehe Reglerfunktionen kann die defekte Netz-Feinsicherung Bildlupe 2).
