WARNUNG
Schäden an der internen Emaillierung. Bei Transport und
Aufstellung des Speichers sind stumpfe Stöße und Schlä-
ge zu vermeiden, um die interne Emaillierung des Trink-
wasserspeichers nicht zu beschädigen!
Stellen sie den Solarspeicher so auf, daß die an der
●
Wand montierten Rohre des Solarkreislaufes an der
Wand angebrund auf einfache Weise an der Solarstati-
on angeschlossen werden können
Der Untergrund am Aufstellungsort muss trocken sein
●
und genügend Tragfähigkeit besitzen, um das Gewicht
des gefüllten Speichers zu tragen (siehe Tab 1 „Tech-
nische Daten")
Stellen sie sicher, daß um den Speicher genügend
●
Platz vorhanden ist, um einen problemlosen Zugang
für die regelmäßige Wartung - auch von oben - zu er-
möglichen
Installieren sie den Speicher in möglichst geringer
●
Entfernung zu den wichtigsten Warmwasser Verbrau-
chern
Achten Sie auf eine sorgfältige Isolierung der Rohrlei-
●
tungen des Warmwasser-Kreislaufes sowie des Solar-
kreises
Platzieren sie den Speicher in einem wasserdichten
●
Auffangbehälter, wenn er in einer Dachheizzentrale
aufgestellt wird oder sich Wohnraum unter dem Auf-
stellungsort befindet
4.2 Hydraulische Anschlüsse des
Warm- und Kaltwasser Kreislaufes
4.2.1 Leitungsanschlüsse mit Anschluss-Set
Die Solaranlage zur Trinkwassererwärmung muss gemäß
den am Installationsort gültigen Vorschriften und aner-
kannten Regeln der Technik installiert werden
Die Installation eines thermostatischen Brauchwasser-
mischers am Warmwasser Ausgang des Speichers ist
unverzichtbar, da im Speicher Temperaturen von bis zu
95 °C erreicht werden können (Gefahr von Verbrühungen
und Beschädigung der Leitungen) Die Temperatur des
Brauchwassermischers kann zwischen 40 °C und 60°C
eingeregelt werden
Stellen sie während der Installation die korrekten Verbin-
dungen sicher: (+) für Warmwasser und (-) für Kaltwasser
Die Rückschlagventile in den Warm- und Kaltwasseran-
schlüssen des Brauchwassermischers verhindern zuver-
lässig jede unerwünschte Konvektion
Wir empfehlen die Anschüsse des Wasserkreislaufs mit
dem Anschluss-Set gemäß Abb 7 und Abb 8 auszufüh-
ren
Lieferumfang des Anschluss-Sets
1 vorgeformtes Rohrstück mit Isolierung für den An-
●
schluss am Warmwasser Ausgang des Speichers,
1 Brauchwassermischer, regelbar von 40 bis 60 °C,
●
1 Verbindungsrohr (Kaltwasser) Ø16 / 18 mm,
●
1 T-Stück mit Überwurfmuttern,
●
1 Sicherheitsgruppe mit integrierte elektrischen An-
●
schlüssen,
1 Beutel Dichtungen
●
8
Vorgeformtes
Anschlussrohr mit
Isolierung
Brauchwasser-
mischer
Kaltwasser Ver-
bindungsrohr
Sicherheitsgruppe
Sifon

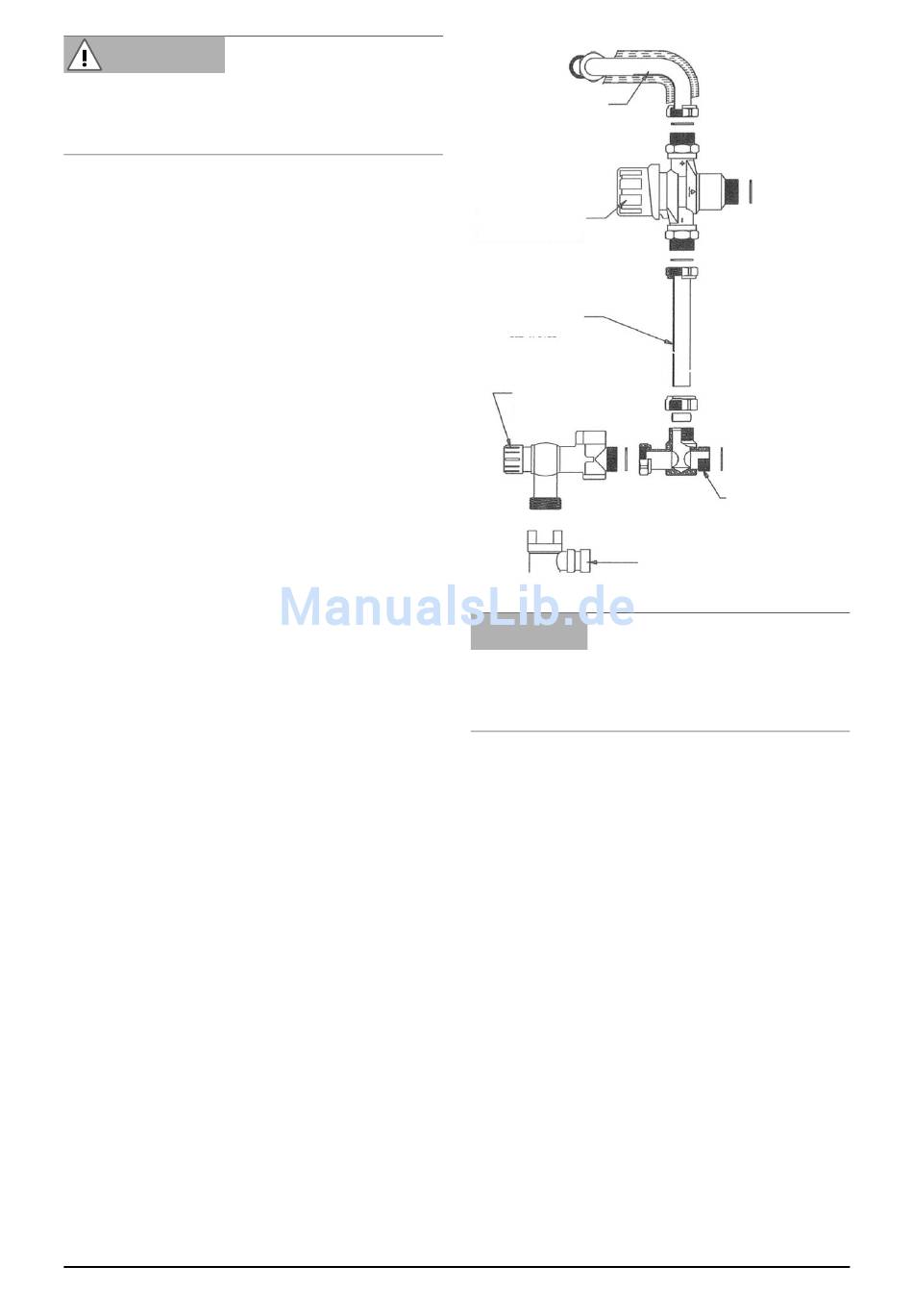

Abb. 7 Montage des Anschluss-Sets
ACHTUNG
In der Regel ist der Leitungsdruck der Kaltwasser Zulei-
tung < 5 bar. Sollte in Ausnahmefällen der Druck der Zu-
leitung > 5 bar sein, ist ein Druckminderer zwischen Zulei-
tung und Speicher zu integrieren
Dichtigkeitsprüfung des Warmwasser Kreislaufes
Testen sie die Dichtigkeit des Warmwasserkreislaufes nach
der vollständigen Installation der Solaranlage Schließen
sie hierzu alle Zapfstellen des Hauswasser Kreislaufes und
überprüfen sie alle verschraubten und geschweißten An-
schlüsse Überprüfen sie den Flansch auf Dichtigkeit, und
ziehen Sie gegebenenfalls die Muttern nach
4.2.2 Zirkulation
Zur Verbesserung des Komforts und um den Wasserver-
brauch zu reduzieren kann zwischen Speicher und der am
weitesten entfernten Zapfstelle eine Zirkulation vorgese-
hen werden
Den Zirkulationsrücklauf möglichst unmittelbar vor
●
der am weitest entfernten Warmwasser-Zapfstelle ab-
●
führen
Die Zirkulationspumpe in Abhängigkeit von der Zeit
●
und der Warmwassertemperatur regeln
Bei normalen Zirkulationslaufzeiten wird der Zirkulati-
●
onsrücklauf in den Speicher-Zirkulationsanschluss ge-
führt
Die Ansteuerung der Zirkulation ist möglichst energie-
●
sparend nach dem Stand der Technik auszuführen
DE-XXX_EASYline _TI-MA-140108-1WA10422
T-Stück 3/4
