4.5 Installation der Temperaturfühler
4.5.1 Anschluss des Kollektorfühlers T1
Die Montage der Kollektorfühler wird detailliert in der
Montageanleitung des Kollektors dargestellt
Die Kabelführung ist in Abb 9 dargestellt Verbinden sie
das Sensorkabel (1) mit den Klemmen 72 der Fühleran-
schluss-Box SP2 (2) Dann verbinden sie das Fühler-Ver-
längerungskabel (4) mit den Anschlussklemmen BS der
Fühleranschlussdose (Abb 9, Lupe B) Auf die Polarität
muss nicht geachtet werden Befolgen sie die Monta-
geanleitung der Fühleranschlussdose SP2
Das Fühler-Verlängerungskabel sollte folgende Eigen-
schaften haben:
Bis zu einer Länge von 15 m: 2 x 0,5 mm²,
●
Bis zu einer Länge von 50 m : 2 x 0,75 mm²,
●
Längen > 50 m, bei abgeschirmten Kabeln die Abschir-
●
mung auf der Seite des Sensors nicht verbinden, son-
dern abschneiden und isolieren!

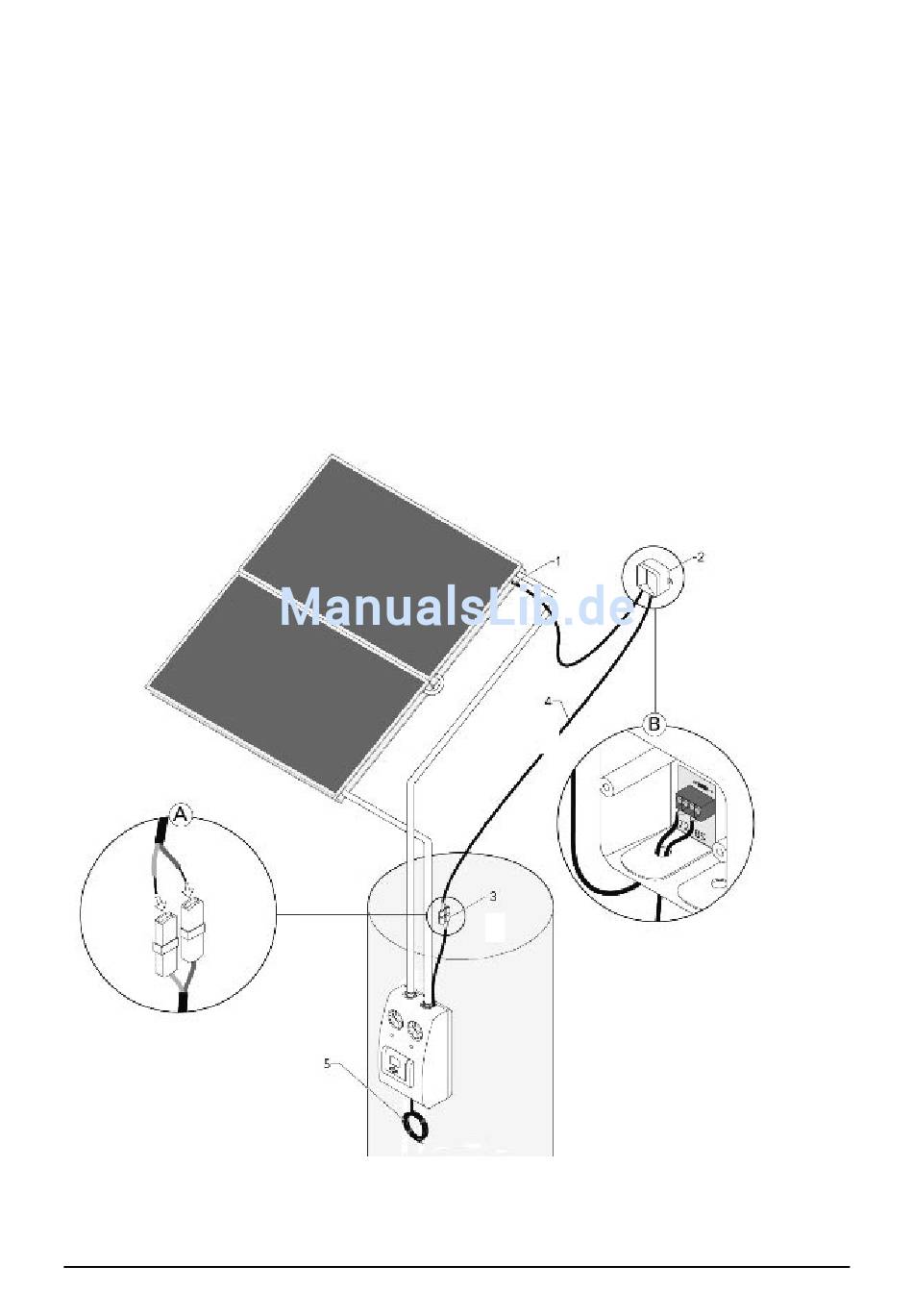

Abb. 9 Anschluss des Solarkreises 1 Kollektorsensor T1; 2 Fühleranschlussdose SP2 mit Überspannungsschutz; 3 Schnellverbinder; 4 Verlänge-
rungskabel; 5 Netzkabel A Anschluss Fühlerkabel mit Schnellverbindern ; B Anschluss Sensorkabel an Anschlussdose SP2.
10
Das andere Ende des Verlängerungskabels wird auf Höhe
des Speicherdeckels mit den vorkonfektionierten Schnell-
verbindungsklemmen an den Solarregler angeschlossen
(Abb 9, Lupe A) Kabel und Verbinder verbleiben unter
dem Deckel
4.5.2 Oberer Speichersensor
Im oberen Bereich des Speichers befindet sich eine
Tauchhülse für die Aufnahme eines weiteren Temperatur-
fühlers Er kann zur Steuerung der Nachheizung über die
Thermostatfunktion des Solarreglers SUNGO SL genutzt
werden Nutzen sie die Montagehilfe zur Befestigung des
Sensors und führen in dann in die Hülse ein Die Verwen-
dung von Wärmeleitpaste verbessert die thermische Leit-
fähigkeit und damit die Reglerfunktion
3
5
1 2
4
