3.3.1 Brauchwassermischer

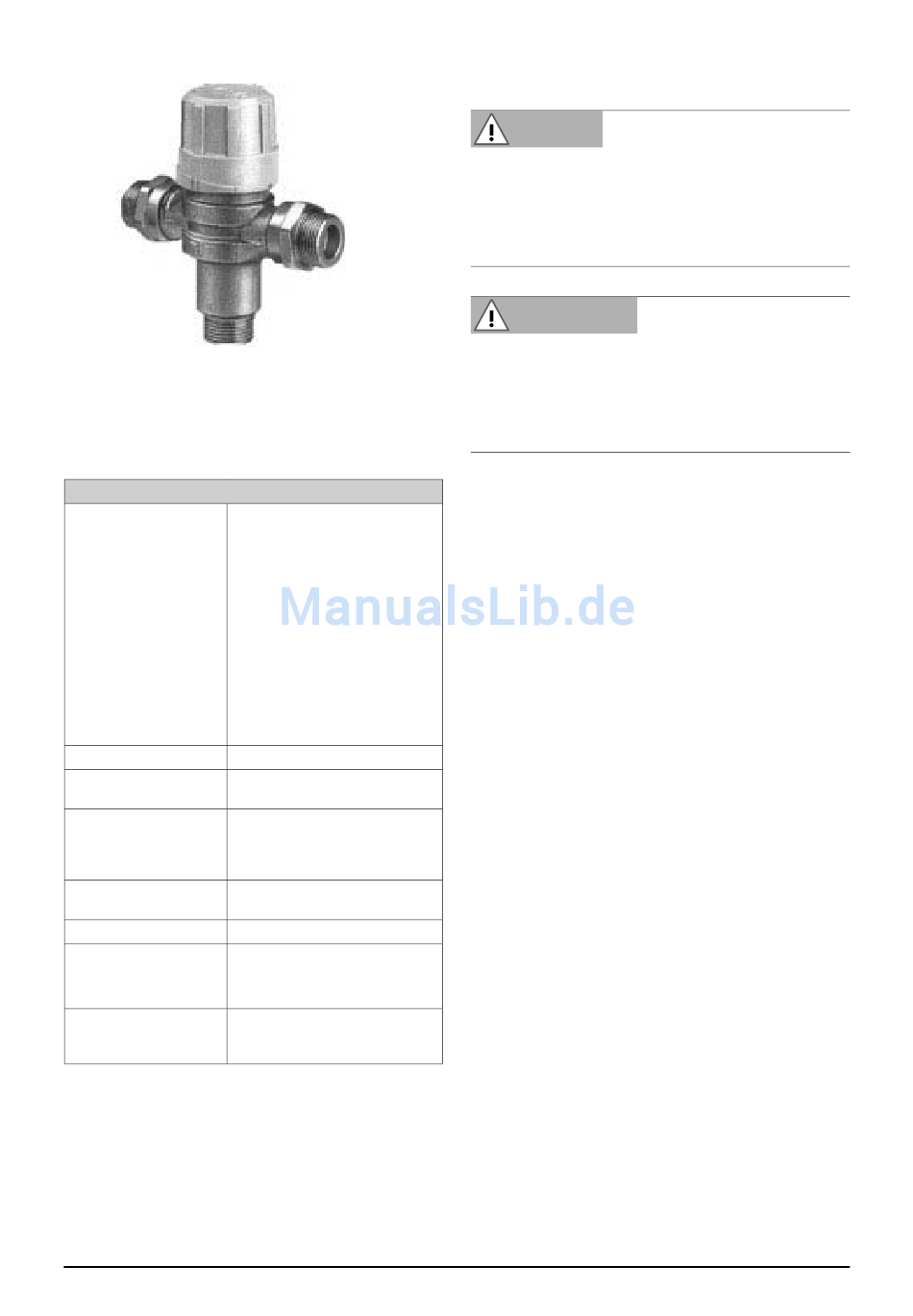

Abb. 6 Brauchwassermischer
Der Brauchwassermischer begrenzt die Temperatur des
Warmwassers
Tab. 4 Technische Merkmale Brauchwassermischer
•
•
•
Aufbau und Funktion
•
Maximaler Betriebsdruck 10 bar
Druck der Kaltwasserzu-
2 bar < P Zufuhr < 5 bar
fuhr
Der Kaltwasserdruck muss am
Eingang des Brauchwassermischers
Kaltwasserdruck
immer über dem Warmwasserdruck
liegen (≈ 0,2 bar)
Maximale Betriebstempe-
110 °C
ratur
Ausgangstemperatur 40 bis 60 °C
Ein- und Ausgang : G 1"
Anschlüsse Warmwasser Eingang : Beschr +
Kaltwasser Eingang: Beschr -
Die Installation ist nach den aner-

Installation

kannten Regeln der Technik auszu-
führen
DE-XXX_EASYline _TI-MA-140108-1WA10422
Korpus aus Nickel-Bronze
Legierung, Stellkopf Noryl mit
20 % Fiberglasanteil
Ausgestattet mit Rückschlag-
ventilen in den kalt- und
Warmwasserzuführungen
Das Thermoelement ist in der
Mitte der Achse des Ausgangs
angeordnet, für erhöhte
Empfindlichkeit und Präzision
Die Regelung wird durch ein
Doppelventil realisiert, das
sowohl auf der Kalt- wie auf
der Warmwasserseite wirkt
3.4 Allgemeine Sicherheitshinweise in
Bezug auf spezielle Komponenten
GEFAHR
Gefahr der Verbrennung durch heißes Wasser. Der Solar-
speicher kann Speichertemperaturen deutlich über 60 °C
erreichen Um die Gefahr von Verbrennungen an den
Zapfstellen auszuschließen ist unmittelbar am Warmwas-
ser Ausgang ein Brauchwassermischer zu installieren, der
die Temperatur auf unter 60 °C herunterregelt
.WARNUNG
Solarkreis Überdruck. Es darf zwischen Kollektoren und
dem Überdruckventil der Solarstation kein Absperrventil
installiert werden! Der Auffangbehälter für Wasser aus
dem Überdruckventil muss hitzebeständig sein Wird
hierfür der DC20 Kanister benutzt, so müssen zur Tempe-
raturpufferung 2 bis 3 Liter Wasser vorgefüllt werden

3.5 Lieferumfang

Im Lieferumfang enthalten sind:
Solarspeicher EASY line bivalent, vormontiert, mit folgen-
den Komponenten:
Solarkreisstation CIRCO 6
●
Solarregler SUNGO SL
●
Membran-Ausdehnungsgefäß Solar Plus TM
●
Kappenventil 3/4" IG-AG für Ausdehnungsgefäß
●
Des weiteren im Lieferumfang enthalten:
Fühleranschlussdose SP2 mit Überspannungsschutz
●
Trinkwassersicherheitsgruppe 7 bar inkl Montage-
●
zubehör
Brauchwassermischer
●
Solarkonzentrat DC20
●
EURO TRIC Kollektormontage-Set (Typ nach Wahl)
●
Kollektoranschluss-Zubehör (Typ nach Wahl)
●
Optionales Zubehör:
TWINflex Schnellverohrungssystem (isoliertes Edel-
●
stahl-Doppelwellrohr)
TWINflex Montagezubehör
●
Wärmemengezähler für Anschluss an den Solarregler
●
zur Funktionskontrolle
4 Installation

4.1 Installation des Speichers

Folgende Punkte müssen bei der Installation beachtet
werden:
Lösen sie den Speicher von der Palette und bewegen
●
sie ihn an den vorgesehenen Aufstellungsort
Der Installationsraum muss trocken und frostgeschützt
●
sein
7
