TECHNISCHE INFORMATION / MONTAGEANLEITUNG
EASY line
Anschlussfertige Solaranlage zur Trinkwassererwärmung
Produkteigenschaften
Kompaktes System, schnelle und einfache Montage
●
Vereinfachte Inbetriebnahme durch Vorverkabelung
●
und Vorkonfiguration des Reglers
Zuverlässige und qualitativ hochwertige Ausführung
●
Angenehm aufgeräumtes Erscheinungsbild und be-
●
quem zugängliche Komponenten für Wartungsarbei-
ten
Inhalt
1
2
3
4
Gedruckt auf 100% Recyclingpapier
Solarthermie / Anlagensysteme
2
2
2
2
2
2
2
2
2
2
3
3
3
5
8
8
8
8
9
DE-XXX_EASYline _TI-MA-140108-1WA10422

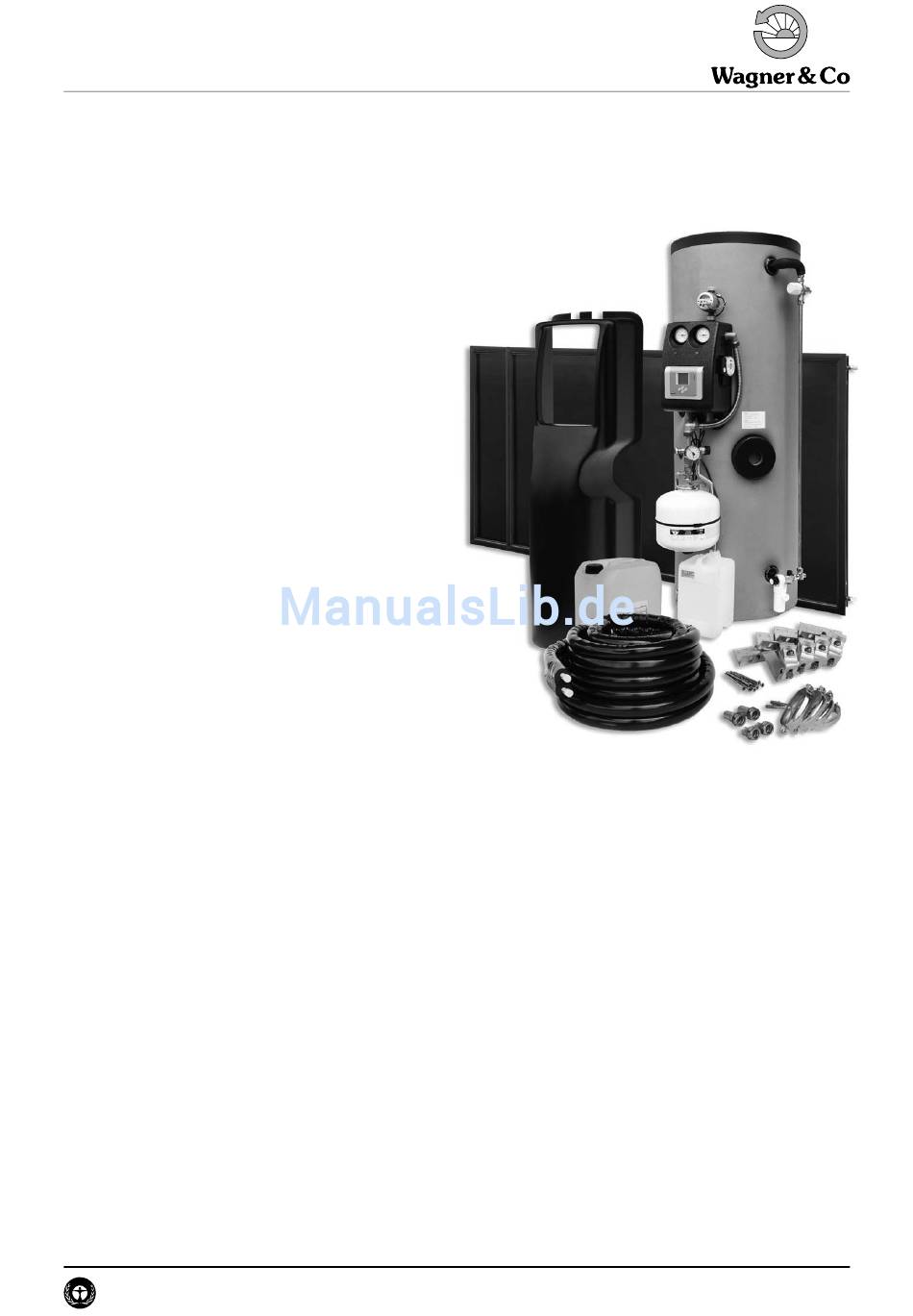

Abb. 1 Vormontierte Solaranlage EASY line
5
6
7
8
9
10
10
11
12
12
12
12
12
12
13
14
14
14
15
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für WAGNER & CO EASY line
Inhaltszusammenfassung für WAGNER & CO EASY line
-
Seite 1: Inhaltsverzeichnis
Zuverlässige und qualitativ hochwertige Ausführung ● Angenehm aufgeräumtes Erscheinungsbild und be- ● quem zugängliche Komponenten für Wartungsarbei- Abb. 1 Vormontierte Solaranlage EASY line Inhalt Zu diesem Dokument 4 3 Anschließen des Solarkreises 1 1 Identifikation 4 4 Anschließen des Nachheizkreises 1 2 Zielgruppe 4 5 Installation der Temperaturfühler... -
Seite 2: Zu Diesem Dokument
Montage, Inbetriebnahme, Wartung und Reparatur müs- protokoll nachgewiesen werden kann sen von Fachhandwerkern durchgeführt werden Neben den Sicherheitshinweisen in dieser Anleitung müssen alle für den Einsatzbereich des EASY line Systems gültigen na- tionalen sowie örtlichen Sicherheits-, Unfallverhütungs- und Umweltschutzvorschriften eingehalten werden DE-XXX_EASYline _TI-MA-140108-1WA10422... -
Seite 3: Technische Informationen
3 Technische Informationen 3.1 Technische Daten des Solarspeichers Tab. 1 Technische Daten Solarspeicher EASY 300 EASY 400 Trinkwasser Inhalt (Liter) Bivalent Maximaler Betriebsdruck des Speichers 10 bar (im Betrieb durch Sicherheitsgruppe auf 7 bar begrenzt) Maximale Betriebstemperatur 95 °C Isolierung aus fest aufgeschäumtem PU-Hartschaum; PVC-Außenhülle mit Reißverschluss;... - Seite 4 Warmwasser Anschluss Magnesium Schutzanode Befestigung für das Ausdeh- nungsgefäß Kaltwasser Anschluss Abb. 2 : Solarspeicher EASY line (Achtung - Zeichnung nicht maßstabsgerecht) 3.2.1 Grundfläche Tab. 3 Grundfläche EASY line 300 EASY line 400 780 mm 880 mm 780 mm 880 mm...
-
Seite 5: 3 Planungshinweise Mit Beispiel Systemlösung
3.3 Planungshinweise mit Beispiel Systemlösung Im Folgenden finden Sie eine Beispiel-Systemlösung für typische Anwendungsfälle Systemlösung mit hydraulischer Nachheizung DE-XXX_EASYline _TI-MA-140108-1WA10422... - Seite 6 Legende Solarkreispumpe Circo P1.x Vorgefäß nur Hocheffizienzpumpe WiloTEC ST Volumenzähler ∑ m³ Solarkreispumpe sekundär Wärmemengenzähler P2.x ∑ J Heizkreispumpe P3.x Volumenmessteil Kesselkreispumpe / WEZ Druckmessgerät P4.x Speicher-/ Pufferladepumpe P5.x Thermometer Primärpumpe RATIOfresh P6.x Manometer Zirkulationspumpe P7.x Relais P8.x Teilvolumenstrom Rücklaufanh. Stellmotor 3- Wegemischer M1...
-
Seite 7: 4 Allgemeine Sicherheitshinweise In Bezug Auf Spezielle Komponenten
• Korpus aus Nickel-Bronze Legierung, Stellkopf Noryl mit 20 % Fiberglasanteil Im Lieferumfang enthalten sind: • Ausgestattet mit Rückschlag- Solarspeicher EASY line bivalent, vormontiert, mit folgen- ventilen in den kalt- und den Komponenten: Warmwasserzuführungen Solarkreisstation CIRCO 6 ● • Das Thermoelement ist in der... -
Seite 8: 2 Hydraulische Anschlüsse Des Warm- Und Kaltwasser Kreislaufes
WARNUNG Schäden an der internen Emaillierung. Bei Transport und Aufstellung des Speichers sind stumpfe Stöße und Schlä- Vorgeformtes Anschlussrohr mit ge zu vermeiden, um die interne Emaillierung des Trink- Isolierung wasserspeichers nicht zu beschädigen! Stellen sie den Solarspeicher so auf, daß die an der ●... -
Seite 9: 3 Anschließen Des Solarkreises
ACHTUNG Wärmeverluste. Beachten sie, daß die ein Zirkulations- kreislauf zusätzliche Wärmeverluste verursacht Es ist des- halb besonder wichtig auf sorgfältige Isolierung zu ach- ten, um diese Verluste zu minimieren Sie können die Zir- kulationspumpe auch über die Thermostatfunktion des SUNGO SL Solarreglers steuern Diese Funktion aktiviert die Zirkulationspumpe nur während des gewünschten Zeitraumes Es können 3 Zeitfenster festgelegt werden, in Abhängigkeit von der gemessenen Temperatur Die Pum-... -
Seite 10: 5 Installation Der Temperaturfühler
4.5 Installation der Temperaturfühler Das andere Ende des Verlängerungskabels wird auf Höhe des Speicherdeckels mit den vorkonfektionierten Schnell- 4.5.1 Anschluss des Kollektorfühlers T1 verbindungsklemmen an den Solarregler angeschlossen Die Montage der Kollektorfühler wird detailliert in der (Abb 9, Lupe A) Kabel und Verbinder verbleiben unter Montageanleitung des Kollektors dargestellt dem Deckel Die Kabelführung ist in Abb 9 dargestellt Verbinden sie... -
Seite 11: Inbetriebnahme
5 Inbetriebnahme 5.4 Einstellungen an Nachheizungs- und Solarregelung 5.1 Abnahmeprotokoll Die Temperaturbegrenzung im Speicher darf 95 °C nicht Die Garantieleistungen können im Reklamationsfall nur überschreiten Auf richtige Einstellung am Solarregler dann in Anspruch genommen werden, wenn die korrekte und an der Nachheizungsregelung/Kesselregelung (z B Inbetriebnahme im Abnahmeprotokoll durch eine autori- max Kesseltemperatur) achten sierte Fachkraft bescheinigt wird... -
Seite 12: Wartung Und Instandsetzung
6 Wartung und Instandsetzung Um die Gültigkeit eventueller der Gewährleistungsan- sprüche zu erhalten muss die Solaranlage regelmäßig von Fachpersonal gewartet werden Die Wartung muss in Wartungsprotokollen bestätigt werden Die Wartungs- protokolle sind aufzubewahren Wir empfehlen den Ab- schluss eines Wartungsvertrages Folgende Punkte sind zu berücksichtigen: Tab. -
Seite 13: 1 Wartung Und Instandsetzung Des Solarspeichers
6.1 Wartung und Instandsetzung des WICHTIGE INFORMATION : Die regelmäßige Wartung muss im Wartungsprotokoll durch eine fachkundige Solarspeichers Person bescheinigt werden, damit im Reklamationsfall die Garantieleistungen in Anspruch genommen werden können Undichtigkeiten Die zu verwendenden Flachdichtungen aus Faserweich- stoff sind für einen dauerhaften Einsatz bestens geeignet 7 Demontage und Entsorgung Materialbedingt tritt jedoch nach den ersten Betriebsmo- naten ein Setzen des Dichtstoffes ein Bei ungenügender... -
Seite 14: Wartungsprotokoll Thermische Solaranlage
8 Wartungsprotokoll thermische Solaranlage für Anlagenbetreiber Maßnahme bei Mangel / 1. SOLARKREIS O.K. Datum Sicherheitsventil hat nicht abgeblasen / Auffanggefäß trocken Dichtigkeit des Solarkreises geprüft Anlagendruck bar bei Vorlauftemperatur °C Vordruck im Ausdehnungsgefäß Volumenstrom Durchflussmesser Volumenstrom WMZ l/h bei VL-Temp °C / RL-Temp °C Ertrag WMZ... -
Seite 15: Abnahmeprotokoll Thermische Solaranlage
9 Abnahmeprotokoll Thermische Solaranlage für Anlagenbetreiber 1. MONTAGE O.K. Bemerkung Kollektoren sturmsicher installiert Solarkreis an Potenzialausgleich angeschlossen Fühleranschlussdose für Solarfühler montiert Abblaseleitung mit Auffangefäß am Sicherheitsventil des Solarkreises installiert Abblaseleitung am trinkwasserseitigen Sicherheitsventil installiert Korrosionsschutzanode im Speicher installiert und in Funktion gesetzt, Schutzstrom: Schrauben des Flanschdeckels am Speicher nachgezogen Brauchwassermischer installiert, liefert gewünschte Temperatur von °C... -
Seite 16: Raum Für Notizen
Raum für Notizen Irrtum und Änderungen vorbehalten · © Wagner & Co, 2014 · www wagner-solar com Wagner & Co · Zimmermannstraße 12 · D-35091 Cölbe/Marburg · (06421) 80 07-0 · Fax 80 07-22...
