BEDIENUNGSANLEITUNG, Version 1201/2.00
Solarregler SUNGO S

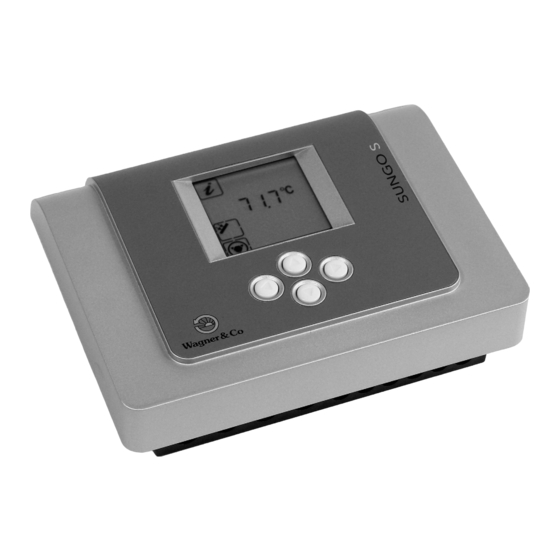

Bild 1 Solarregler SUNGO S
Menü zum Informieren
Mit Tasten waagrecht und senkrecht skrollen.
Kollektortemperatur
__°C
Speichertemperatur, unten
__°C
Speichertemperatur, oben
__°C
Betriebsstunden
__h
Solarkreispumpe außer Betrieb
Solarkreispumpe in Betrieb
Menü
Handbetrieb
Nach ca. 8 Stunden schaltet der Regler den Handbetrieb
in Automatikbetrieb um. Die Regelung erfolgt nach Tem-
peraturdifferenz im Menü "Information".
Menü
Sonderfunktionen
In der ersten Minute nach Einschalten des Reglers das Menü „Sonderfunktionen" anwählen,
um die einzelnen Parameter der Sonderfunktionen zu ändern.
Nach Verlassen des Menüs können diese nur noch angeschaut werden.
Gedruckt auf Recyclingpapier aus 100 % Altpapier
Solarthermie/Solarkreis
D-SUNGO-S-BA-0412-1122P200
Menü zum Einstellen
Þ
Wert aktivieren
oder speichern mit rechter Taste
Þ
Wert ändern
mit Tasten oben/unten
Þ
Menü verlassen oder Abbruch
ohne Speichern mit linker Taste
max
__°C
(15° - 90° C)
dT max
__K
(3 - 40 K)
dT min
__K
(2 - 35 K)
dT
(2 - 50 K)
__K
min
(30 - 100 %)
__
max
__
(30 - 100 %)
t1
__
(20 - 360 s,
Schrittweite 10 s)
Systemmeldungen
Blinkendes Achtungsymbol
!
bei Systemmeldungen
Blinkend
Fühlerverbindung
!
unterbrochen
° C
Blinkend
Fühlerverbindung
!
kurzgeschlossen
° C
Blinkend
Temperaturdifferenz
!
dauerhaft dT max + 20 K
nach mehr als 30 min
Blinkend
Wagner& Co
Wagner& Co
85° C
10 K
3 K
10 K
30 %
100 %
Nur SECUSOL
60 s
Nur SECUSOL
1
1.3
