Jeder VCO kann individuell moduliert werden. Die Regler
Mod
VCO
bestimmen
dabei
die
jeweilige
Modulationstiefe. Das Modulationsziel ist dabei abhängig
von der Stellung des Wahlschalters Select.
Mit dem sechsstufigen Wahlschalter Select wird eine
bestimmte Modulationsverbindung für den betreffenden
Oszillator gewählt. Zur Auswahl stehen:
Level – Lautstärkemodulation vor dem Mixer durch LFO1
Pitch1 – Tonhöhenmodulation durch LFO1
Pitch2 – Tonhöhenmodulation durch LFO2
ADSR1 – Tonhöhenmodulation durch Hüllkurve 1
PWM – Modulation der Wellenformsymmetrie durch LFO1
PW – manuelle Modulation der Wellenform über den
Regler Mod VCO
Zur Erläuterung
Die Symmetrie der VCO-Wellenformen kann über die
Funktionen PWM mit LFO1 periodisch oder in der Stellung
PW manuell variiert werden. Die Wellenformen ändern
sich von Links- bis Rechtsanschlag des Reglers Mod VCO
wie folgt:
Dreieck – Dreieck bis Sinus
Sägezahn – Sägezahn bis Dreieck
Rechteck – 50-95 % (Mitte: circa 75 %)

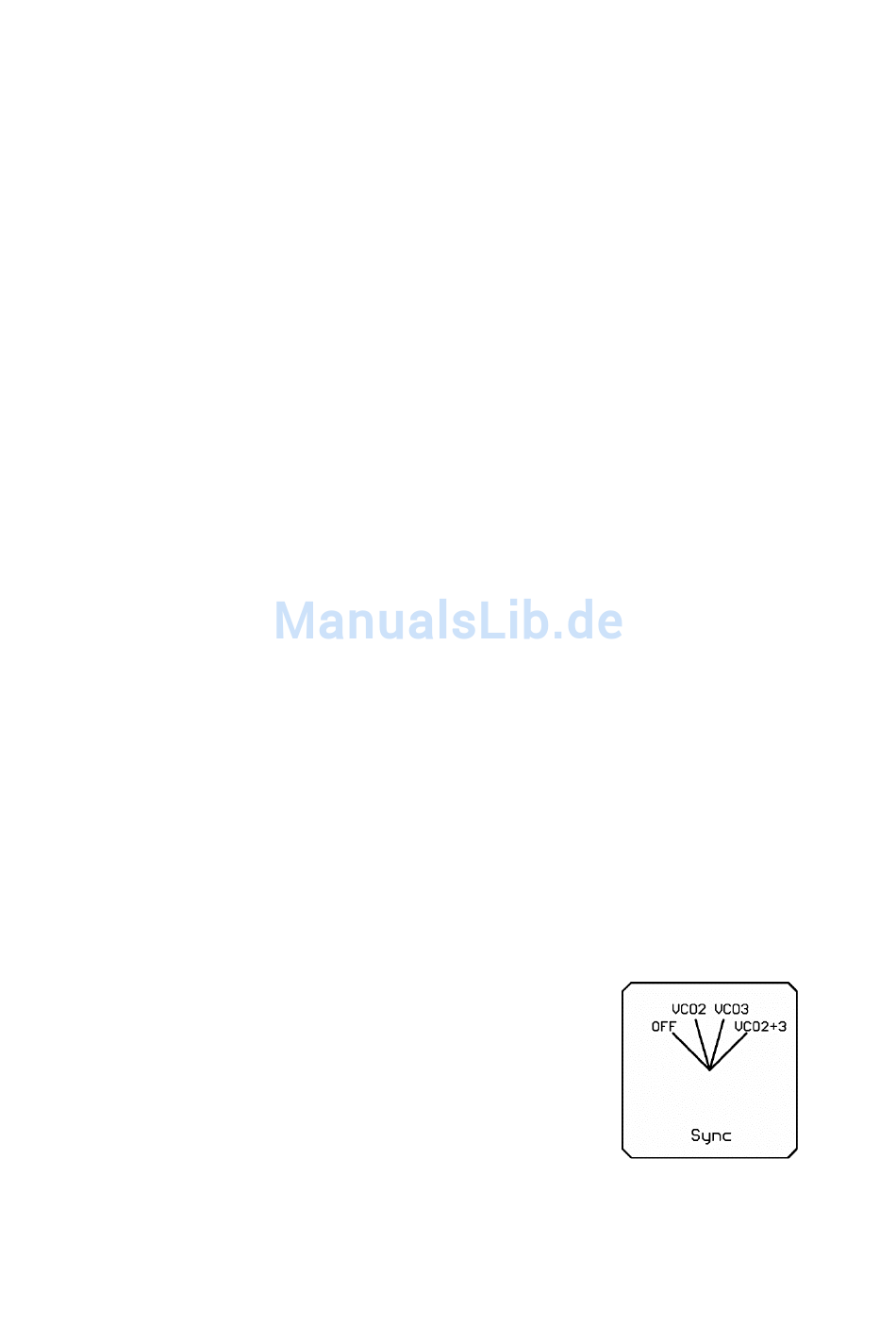

OSZILLATOREN–SYNC
Die drei Oszillatoren können zueinander
synchronisiert
werden,
dem
sogenannten Hardsync. Dabei wird dem
angekoppelten,
synchronisierten
Oszillator
die
Tonhöhe
des
Hauptoszillators
aufgezwungen.
Wird
dann die Stimmung des angekoppelten
Oszillators am Regler Interval oder durch Modulation
verändert, ändert sich der Klang drastisch.
-4-
