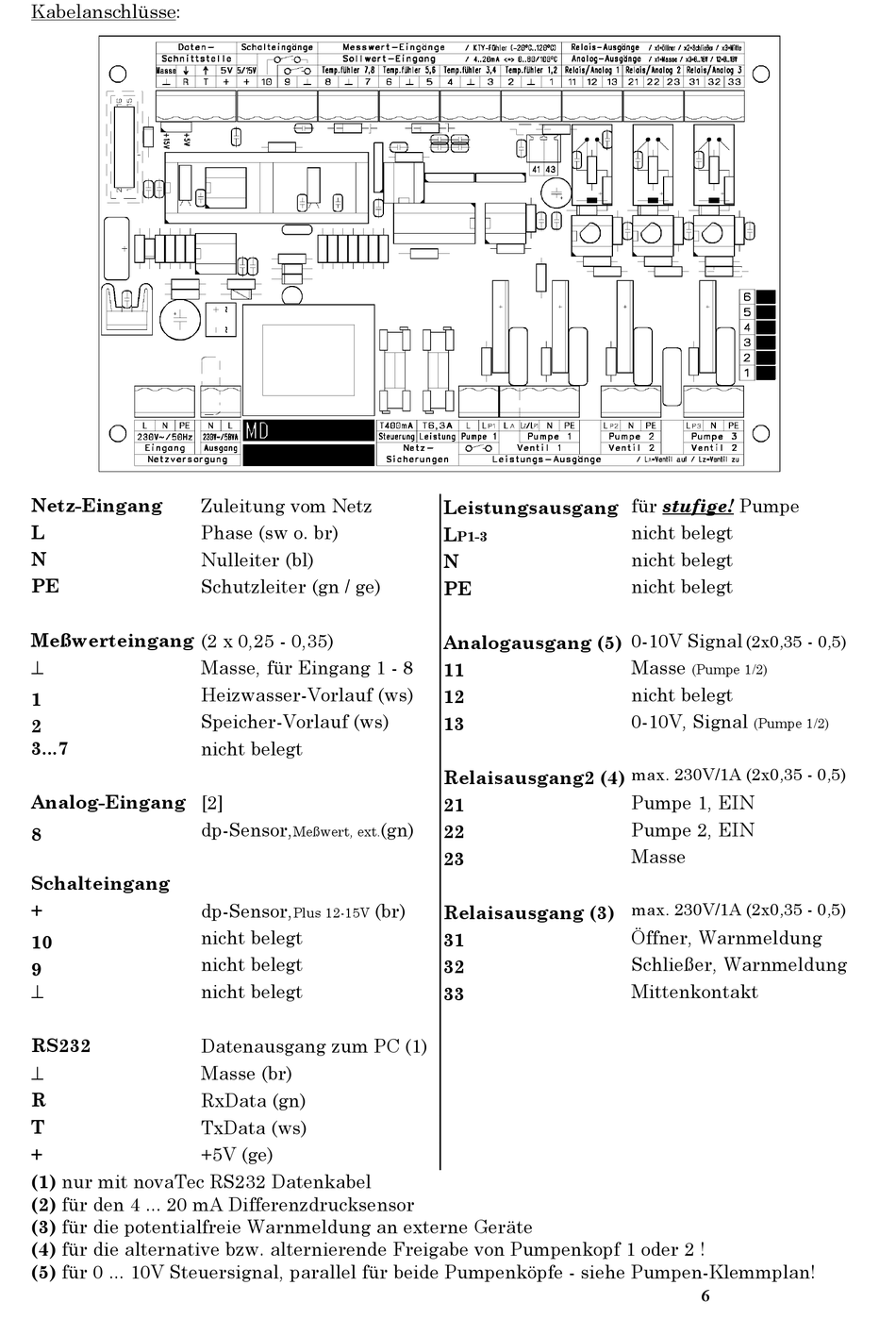

Kabelanschlüsse :
Netz-Eingang
L
N
PE
Meßwerteingang (2 x 0,25 - 0,35)
1
2
3...7
Analog-Eingang [2]
8
Schalteingang
+
10
9
RS232
R
T
+
(1) nur mit novaTec RS232 Datenkabel
(2) für den 4 ... 20 mA Differenzdrucksensor
(3) für die potentialfreie Warnmeldung an externe Geräte
(4) für die alternative bzw. alternierende Freigabe von Pumpenkopf 1 oder 2 !
(5) für 0 ... 10V Steuersignal, parallel für beide Pumpenköpfe - siehe Pumpen-Klemmplan!
Zuleitung vom Netz
Phase (sw o. br)
Nulleiter (bl)
Schutzleiter (gn / ge)
Masse, für Eingang 1 - 8
Heizwasser-Vorlauf (ws)
Speicher-Vorlauf (ws)
nicht belegt
dp-Sensor,
Meßwert, ext.
dp-Sensor,
Plus 12-15V
nicht belegt
nicht belegt
nicht belegt
Datenausgang zum PC (1)
Masse (br)
RxData (gn)
TxData (ws)
+5V (ge)
Leistungsausgang für stufige! Pumpe
L
P1-3
N
PE
Analogausgang (5) 0-10V Signal
11
12
13
Relaisausgang2 (4)
21
(gn)
22
23
(br)
Relaisausgang (3)
31
32
33
nicht belegt
nicht belegt
nicht belegt
(2x0,35 - 0,5)
Masse
(Pumpe 1/2)
nicht belegt
0-10V, Signal
(Pumpe 1/2)
max. 230V/1A (2x0,35 - 0,5)
Pumpe 1, EIN
Pumpe 2, EIN
Masse
max. 230V/1A (2x0,35 - 0,5)
Öffner, Warnmeldung
Schließer, Warnmeldung
Mittenkontakt
6
