ausprobieren können. Je nach endgültiger Montage können Sie ein
vorübergehendes oder neues Klingelkabel verwenden. Wenn Sie ein
Kabel mit einem Durchmesser von 0,4 mm² verwenden (z. B. Lauts-
precherkabel), ist eine Entfernung bis zu 25 m zwischen Videospre-
chanlage und Inneneinheit möglich.
Video-
sprechanlage
Netzteil-
eingang

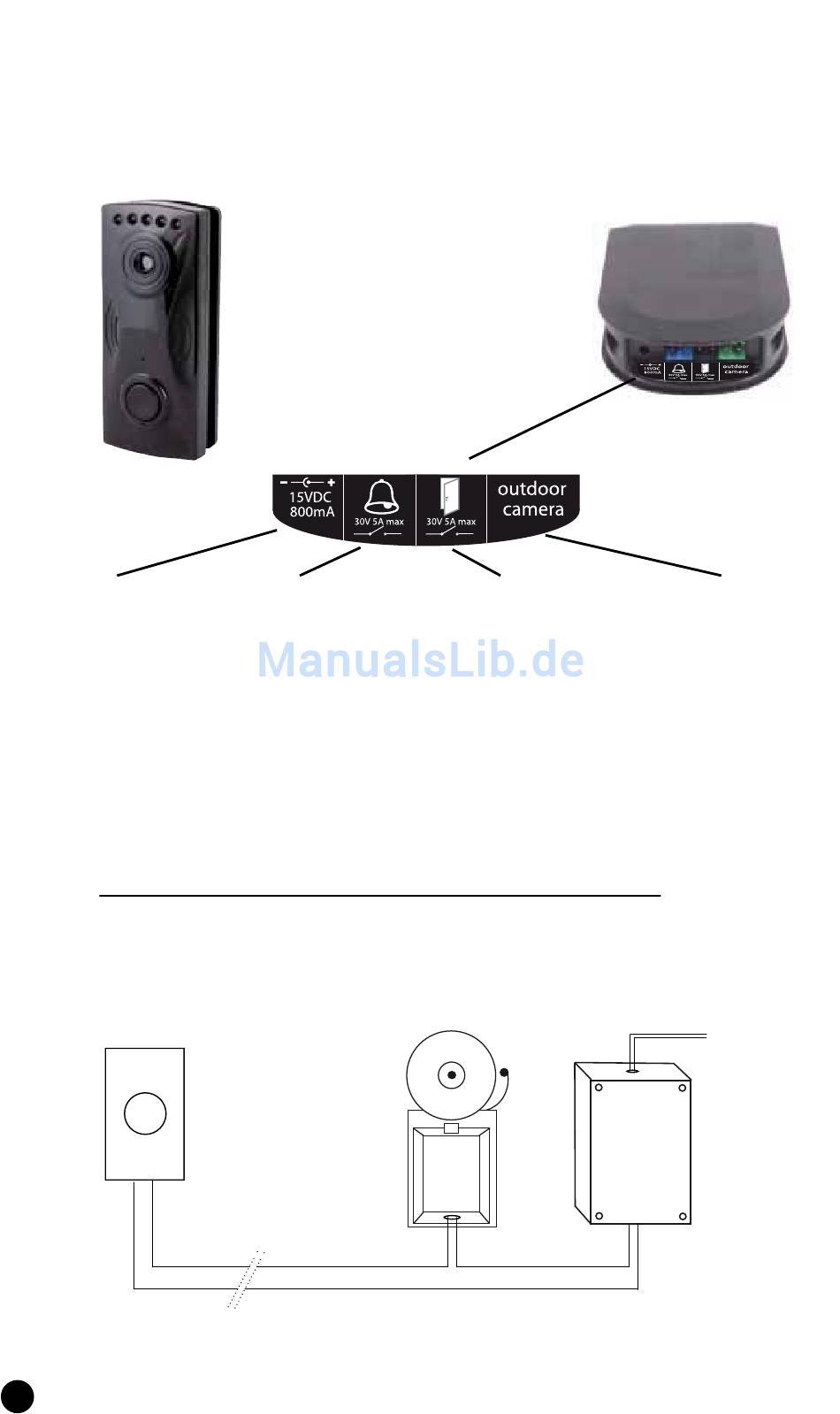

3.3.1 Anschluss an eine bestehende Türklingel: (*)
Ihr bestehender Klingelstromkreis sieht wie auf dem Schaltplan
dargestellt aus. Der Klingeltransformator und die Klingel selbst
können in Ihrer Position variieren, dass hat aber keinen Einfl uss
auf den Anschluss.
klingel
*: Der Anschluss des DVM-91 ist nur an einer Klingel mit Kabel möglich. Ein Anschluss
des DVM-91 an eine Funkklingel ist nicht möglich.
10
Eingang für den
Anschluss einer
bestehenden
Klingel (sehen Sie
3.3.2)
das Relais ist für
maximal 30 Volt
und 5 Ampere
geeignet
Eingang des
elektrischen Tür-
schlosses (sehen
Sie 3.3.3)
das Relais ist für
maximal 30 Volt
und 5 Ampere
geeignet
klingel
Inneneinheit
Vordereingang
der Video-
sprechanlage
230VAC
klingel-
transformator
6-12VAC
