Wasser- und Elektroanschlüsse
Montageanleitungen für Wasser- und Elektroanschlüsse
1: Wasseranschluss: Für die Warm- und Kaltwasseranschlüsse gilt eine Anschlusshöhe von 800 mm über
dem Boden. Achten Sie bitte auf die korrekte Position des Anschlussventils.
2: Elektroanschluss: 230 V/110 V, 50 Hz/60Hz, einphasiger 3-Ader-Anschluss. Elektrische Last
unterhalb 28 A/14 A. Die Anschlusshöhe über dem Boden beträgt 1500 mm.
3: Abfluss: Die Abflussöffnung muss der Spezifikationszeichnung entsprechen. Achten Sie bitte darauf,
dass der Abfluss mittig auf die Abflussöffnung ausgerichtet ist und der Durchmesser durchgehend 50 mm
beträgt.
Hinweis: Die Wasser- und Elektroanschlüsse sollten getrennt gesteuert und bei der Installation
geschlossen, bzw. abgeklemmt werden.

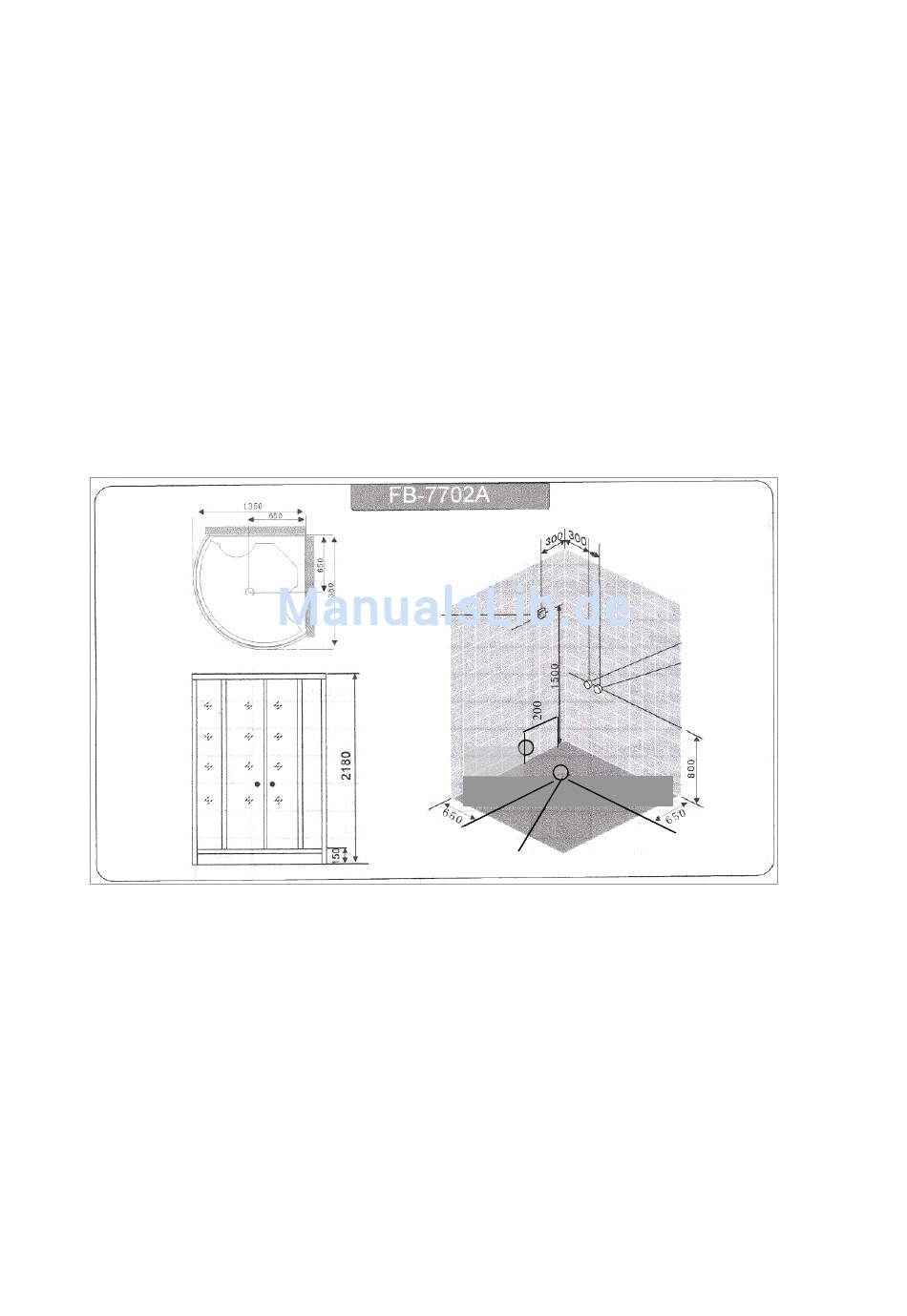

Grundriss
Senkrechte Ansicht
technische und inhaltliche Änderungen vorbehalten
Ausgabe 2007-02
A: Stromanschluss
Ø 50
D: Position der Duschkabine
OR7702
3D-Ansicht
B: Warmwasseranschluss
C: Kaltwasser-
anschluss
Seite 5
