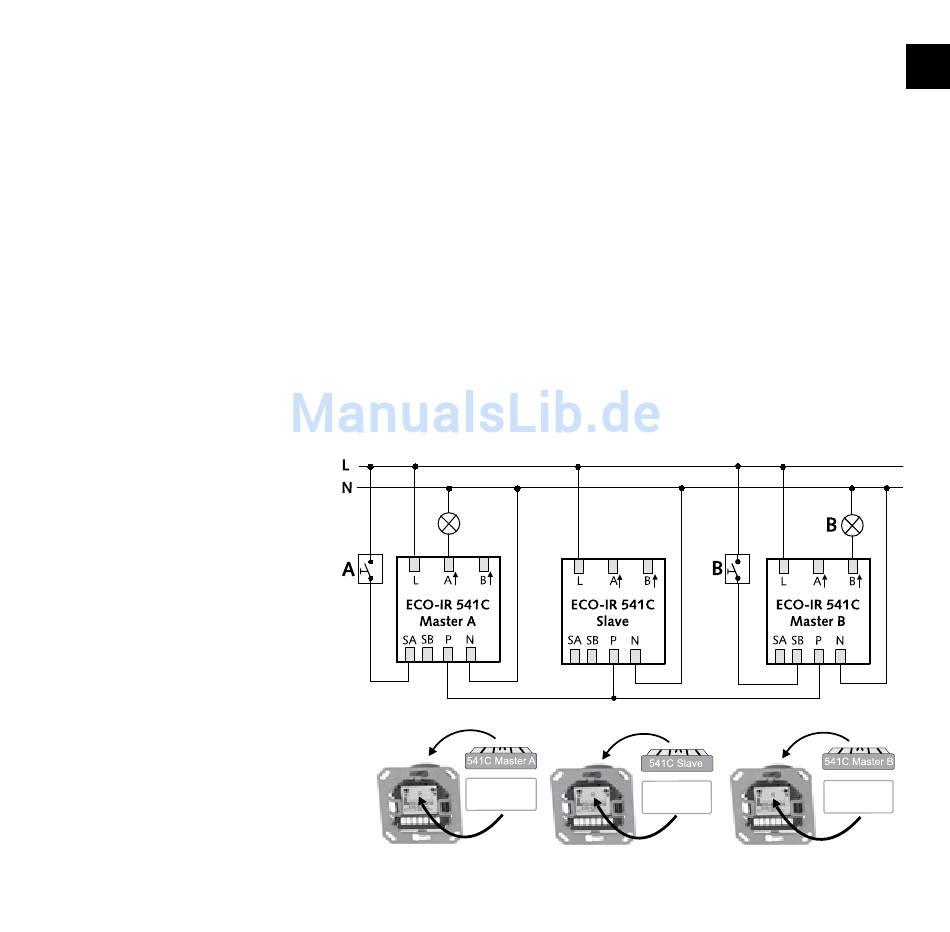

.2 Parallelschaltung mit mehr als zwei Meldern:
Master A - Master B - Slave
Mehr als zwei Melder werden benötigt. Zwei Master und je nach Bedarf ein
oder mehrere Slaves werden angeschlossen.
●
Betriebsart des Melders («Master A», «Master B» bzw «Slave») am
Leistungsteil mit dem Codierstecker einstellen
●
Leistungsteile mit dem zugehörigen Kleber als «Master A», «Master B»
bzw. «Slave» markieren
●
Jedem Master wird eine Raumhälfte zur Tageslichtmessung zugeordnet
(«Master A» in Raumhälfte A, «Master B» in Raumhälfte B)
●
Präsenzerfassung durch alle Melder gemeinsam (miteinander verbun-
dene P-Klemmen)
●
Potentiometerwerte
und DIP-Switch
bei allen Meldern
einstellen
●
Die Potentiometer-
einstellung LUX ist
nur beim jeweiligen
Master wirksam.
●
Max. 10 Melder paral-
lelschalten
●
Die selbe Phase für
alle Melder verwenden
A
Master A
(ECO-IR 541C)
(ECO-IR 541C)
Master B
Slave
(ECO-IR 541C)
