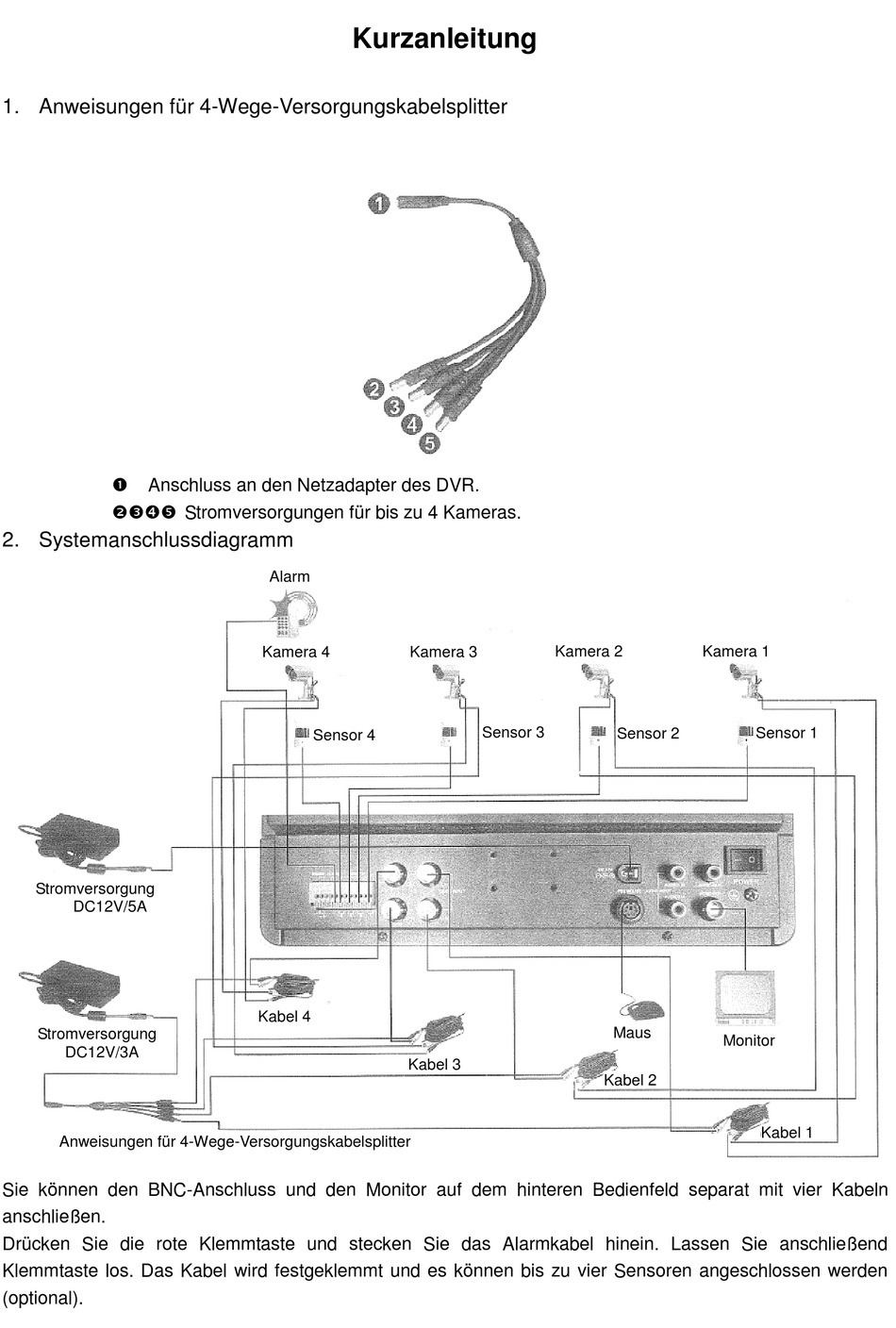

ELRO DVR151S Kurzanleitung

1. Anweisungen für 4-Wege-Versorgungskabelsplitter

Anschluss an den Netzadapter des DVR.
 Stromversorgungen für bis zu 4 Kameras.
2. Systemanschlussdiagramm
Stromversorgung
DC12V/5A
Stromversorgung
DC12V/3A
Anweisungen für 4-Wege-Versorgungskabelsplitter
Sie können den BNC-Anschluss und den Monitor auf dem hinteren Bedienfeld separat mit vier Kabeln
anschließen.
Drücken Sie die rote Klemmtaste und stecken Sie das Alarmkabel hinein. Lassen Sie anschließend
Klemmtaste los. Das Kabel wird festgeklemmt und es können bis zu vier Sensoren angeschlossen werden
(optional).
Kurzanleitung
Alarm
Kamera 4 Kamera 3
Sensor 4
Kabel 4
Kabel 3
Kamera 2
Sensor 3
Sensor 2
Maus
Kabel 2
Kamera 1
Sensor 1
Monitor
Kabel 1
