Installationstester
Inhaltsverzeichnis
4
Bedienung
4.1
Prüfung von Erdungsstiften
Die lokale Erdung wird nach dem Fehlerschleifenprinzip geprüft. Dieses Prinzip findet bei
Netzsystemen (Typ EE) Anwendung.

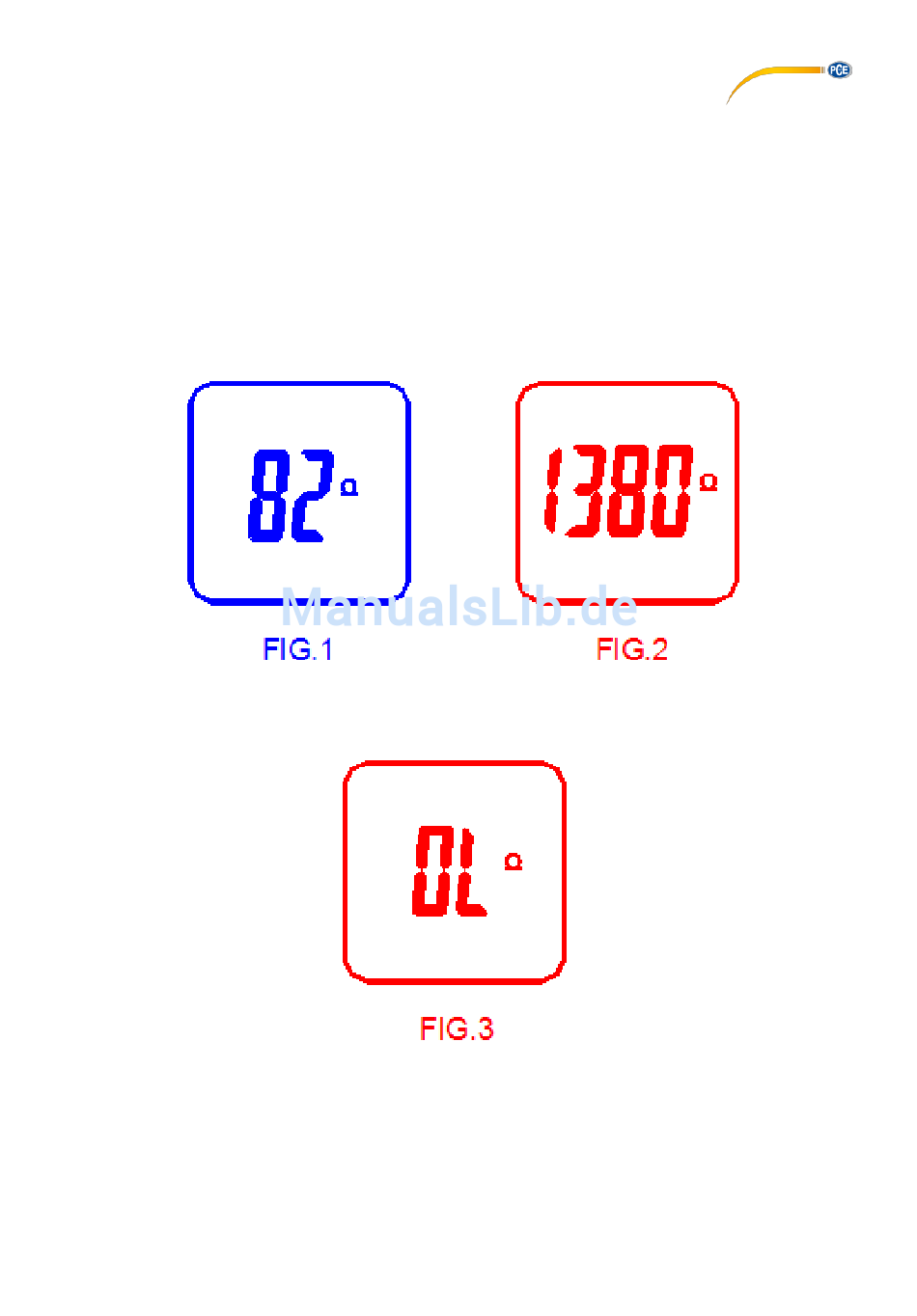

Nachdem Sie das Gerät in eine 2P+E Steckdose gesteckt haben, wird der Erdwiderstandswert
angezeigt. Nach der NF C15-100 Norm sollte der Erdwiderstand unter 100 Ω liegen. Wenn dies
gegeben ist, ist die Hintergrundbeleuchtung des Displays blau. Wenn der Wert darüberliegt, ist
die Hintergrundbeleuchtung rot, s. Bilder 1 und 2:
Das PCE-ECT 50 kann Werte bis zu 1999 Ω messen und anzeigen. Wenn der Wert darüberliegt,
wird „OL" im Display angezeigt, s. Bild 3:
© PCE Instruments
3
