- Seite 1 Bedienungsanleitung Installationstester PCE-ECT 50 User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be found by using our product search on: www.pce-instruments.com Letzte Änderung: 17. April 2018 v1.0 © PCE Instruments...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsinformationen ..............1 Funktionsbeschreibung ............... 2 Gerätebeschreibung ................2 Bedienung ....................3 Prüfung von Erdungsstiften ....................3 Steckdosenprüfung ......................4 Durchgangsprüfung ......................4 Technische Spezifikationen ....................5 Garantie ....................6 Entsorgung .................... 6 © PCE Instruments... -
Seite 3: Sicherheitsinformationen
Der in den Spezifikationen angegebene Messbereich darf unter keinen Umständen überschritten werden. • Beim PCE-ECT 50 handelt es sich nicht um einen Spannungsprüfer. Um festzustellen, ob Spannung vorhanden ist, verwenden Sie ein geeignetes Gerät. • Wenn das „400 V!“-Piktogramm erscheint, sollten Sie die Installation überprüfen. -
Seite 4: Funktionsbeschreibung

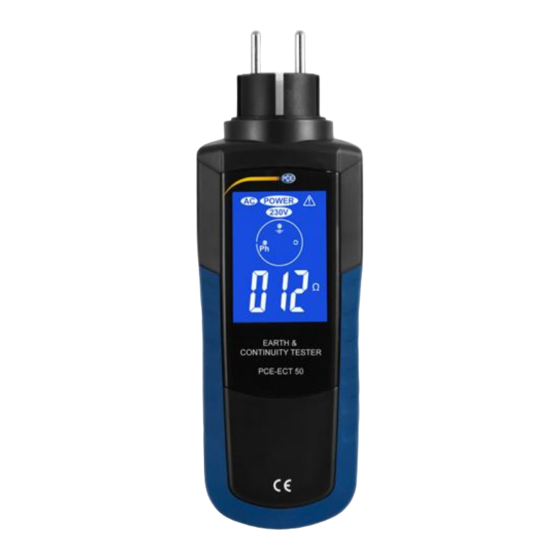

Funktionsbeschreibung Mit dem Installationstester PCE-ECT 50 können Sie: den Erdungswiderstand prüfen herausfinden, wo der Phasen- und wo der Neutralleiter ist (links / rechts) prüfen, ob ein Erdungsanschluss besteht testen, ob 230 V oder eine unnormale Spannung anliegt Durchgangsprüfungen durchführen (Erdleiter, Haupt- und lokale Masse) Diese Messpunkte sind von der Norm NF C 15-100 vorgesehen, um eine konforme Installation zu gewährleisten. -
Seite 5: Bedienung
Hintergrundbeleuchtung des Displays blau. Wenn der Wert darüberliegt, ist die Hintergrundbeleuchtung rot, s. Bilder 1 und 2: Das PCE-ECT 50 kann Werte bis zu 1999 Ω messen und anzeigen. Wenn der Wert darüberliegt, wird „OL“ im Display angezeigt, s. Bild 3:... -
Seite 6: Steckdosenprüfung
Um die Norm NF C 15-100 einzuhalten, muss der Durchgang der Schutzleiter, sowie der Masse (Haupt- und lokal) geprüft werden. Mit dem PCE-ECT 50 können Sie Widerstände unter 2 Ω feststellen. Verbinden Sie dazu zunächst das Kabel auf der Rolle mit dem Handgerät (Anschluss unten am Gerät) und anschließend mit einer 2P+E Steckdose. -
Seite 7: Technische Spezifikationen
IEC 611010-1 EN 61557-4, Klasse II, IP40, IK06 Installationskategorie Betriebstemperatur -15 ... +45 °C Lagertemperatur -25 ... +70 °C Abmessungen 72 x 210 x 50 mm (B x L x H) Länge Prüfkabel ca. 7 m Gewicht 340 g © PCE Instruments... -
Seite 8: Garantie
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 © PCE Instruments... - Seite 9 PCE Instruments Kontaktinformationen Germany France Spain PCE Deutschland GmbH PCE Instruments France EURL PCE Ibérica S.L. Im Langel 4 23, rue de Strasbourg Calle Mayor, 53 D-59872 Meschede 67250 SOULTZ-SOUS-FORETS 02500 Tobarra (Albacete) Deutschland France España Tel.: +49 (0) 2903 976 99 0 Téléphone: +33 (0) 972 3537 17...
