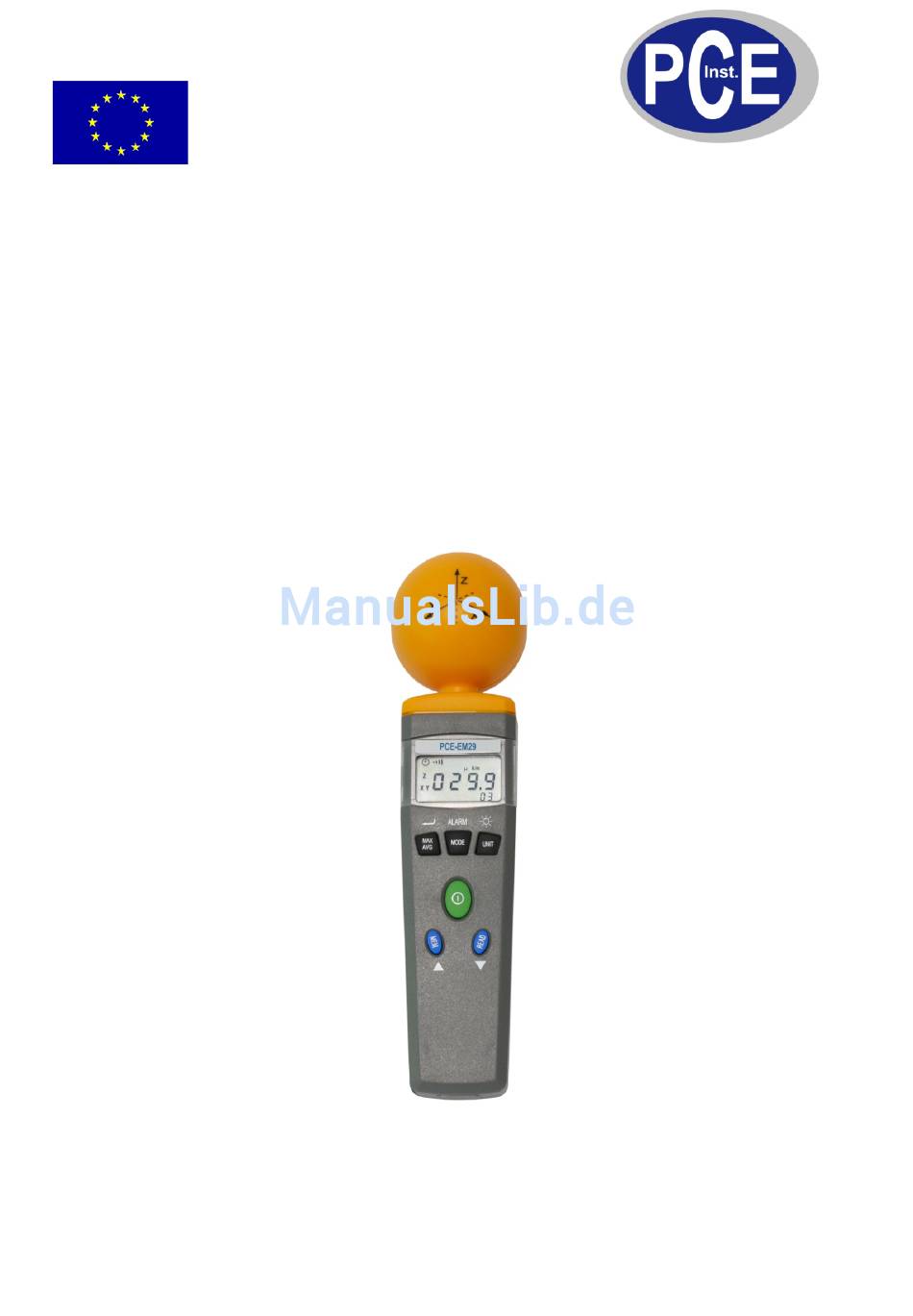

Bedienungsanleitung
Elektrosmog-Messgerät
PCE-EM29
Version 1.1
20.01.2014
PCE Deutschland GmbH
Im Langel 4
D-59872 Meschede
Deutschland
Tel: 01805 976 990*
Fax: 029 03 976 99-29
info@warensortiment.de
www.warensortiment.de
*14 Cent pro Minute aus dem dt.
Festnetz, max. 42 Cent pro Minute
aus dem dt. Mobilfunknetz.
Werbung
Verwandte Anleitungen für PCE Instruments EM29
Inhaltszusammenfassung für PCE Instruments EM29
- Seite 1 Im Langel 4 D-59872 Meschede Deutschland Tel: 01805 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de *14 Cent pro Minute aus dem dt. Festnetz, max. 42 Cent pro Minute aus dem dt. Mobilfunknetz. Bedienungsanleitung Elektrosmog-Messgerät PCE-EM29 Version 1.1 20.01.2014...
-
Seite 2: Spezifikationen

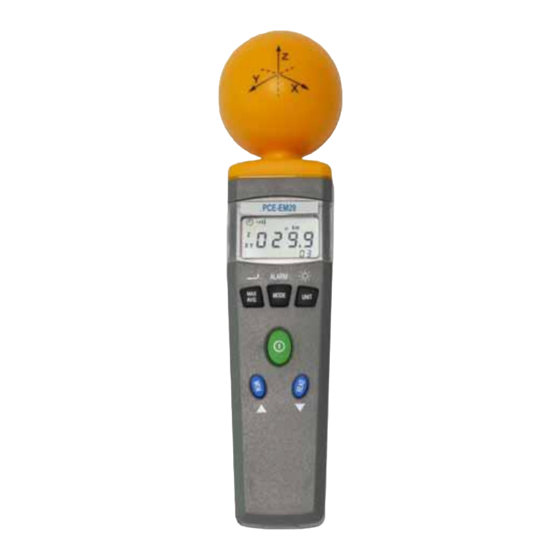

Feldmessgerät verfügt über eine 3-achsige Rundsonde wird Erfassung elektromagnetischer Strahlung im Bereich Wireless LAN, GSM oder etwa zur Feststellung von Mikrowellen-Strahlung verwendet. Mit Frequenzen bis 3,5 GHz kann es auch im HF-Bereich gut genutzt werden. Durch die dreiachsige Sonde ersparen Sie sich Umrechnungen für die Einzelachsen. Das kleine, kompakte Elektrosmogmessgerät eignet sich durch seine besonderen Eigenschaften auch für den Einsatz in der Industrieumgebung sowie auch im Labor. - Seite 3 Speicher 99 Datensätze, abrufbar im Display auf Tastendruck Automatische Abschaltung Automatisch nach 15 Minuten ohne Benutzung Anzeigbare Messwerte Aktueller Messwert, Maximalwert, Mittelwert Display Versorgung 1x 9V – Blockbatterie Umgebungsbedingungen -10°C ... +60°C 0% ... 80% r.F. Abmessung 237x60x60mm Gewicht (inkl. Batterie) 350g Funktionen 1.
- Seite 4 Beschreibung LCD – Display : Automatische Abschaltung aktiviert bzw. deaktiviert Akustisches Signal ein bzw. aus 3. MAX : Maximaler Messwert MAX / AVG: Maximalwert vom Mittelwert 4. AVG: Mittelwert : Anzeige für schwachen Batteriestand 6. Einheitenanzeige : Messwertanzeige : Datenspeichermodus aktiviert : Speicherplatz im internen Speicher CL : Löschmodus für den internen Speicher : Anzeige für die Messwertspeicherung im internen Speicher...
- Seite 5 Anzeigbare Messwerte Sie haben vier Möglichkeiten den Messwert anzeigen zu lassen: 1. Momentaner Messwert: Im Display erscheint der momentan angezeigte Messwert. 2. Maximaler Messwert: Im Display wird der höchste gemessene Wert und „MAX“ angezeigt. 3. Mittelwert: Im Display wird der Mittelwert der Messung und „AVG“ angezeigt. 4.
- Seite 6 Messwertanzeige Beim einschalten des Gerätes wird automatisch immer der momentane Messwert angezeigt Mit Hilfe der MAX/AVG – Taste können Sie die Messwertanzeige wie nachfolgend beschrieben einstellen: Alarmgrenzwerteinstellung Schalten Sie das Gerät aus. Drücken Sie nun die MODE – Taste, halten Sie diese gedrückt, und schalten das Gerät mit der Ein / Aus –...
- Seite 7 Signaltöne ein bzw. ausschalten Beim einschalten des Gerätes sind die Signaltöne eingeschaltet. Im Display erscheint die Anzeige Schalten Sie das Gerät aus. Drücken Sie die Taste „MAX / AVG“ und schalten das Gerät gleichzeitig wieder ein. Die Anzeige erscheint nicht im Display, die Signaltöne sind ausgeschaltet.
- Seite 8 Speicherung der Messwerte Das Messgerät verfügt über einen internen Speicher für 99 Messwerte. Die gegenwärtige Anzahl der belegten Speicherplätze wird unten rechts im Display angezeigt (01... 99). Durch drücken der Taste „MEM“ wird der momentan im Display angezeigte Wert gespeichert. Bei jeder Speicherung erscheint kurz die Anzeige im Display.
- Seite 9 Löschen des Datenspeichers Schalten Sie das Gerät aus. Drücken Sie nun die Taste „MEM“ und schalten das Gerät gleichzeitig . Wählen Sie nun mit der ▼ Taste die wieder ein. Im Display erscheint die Anzeige Anzeige aus und bestätigen diese Auswahl mit der Taste „MAX/AVG“. Der Speicher ist nun gelöscht.
- Seite 10 Grenzwerte für ELEKTRISCHE Felder (50/60Hz) 100 V/m 1996 in der NCRP als Maximalwert für "Arbeiter" bzw. dessen Arbeitsplätze empfohlen aber bisher nicht verabschiedet. 1.000 Maximaler Grenzwert der ACGIH für Personen mit Herzschrittmacher oder anderen elektronischen Implantaten Aktueller Grenzwert in Deutschland und Empfehlung der IRPA/INIRC für 5.000 "Privatpersonen"...
- Seite 11 Grenzwerte für HF-Felder (450MHz) 0,000.23 W/m² Empfehlung des BUND 1997 0,001 W/m² "Vorsorgewert" in Österreich 0,02 W/m² Grenzwert in Rußland 0,023 W/m² ECOLOG-Empfehlung von 1998 (Deutschland) 0,1 W/m² Grenzwert in Polen 0,16 W/m² Grenzwert in Italien 0,24 W/m² Grenzwert in der CSSR 2 W/m²...
- Seite 12 Einheiten-Umrechnung: mV/m in V/m und kV/m 1 mV/m 0,001 V/m 0,000.001 kV/m 10 mV/m 0,01 V/m 0,000.01 kV/m 100 mV/m 0,1 V/m 0,000.1 kV/m 1.000 mV/m 1 V/m 0,001 kV/m 10.000 mV/m 10 V/m 0,01 kV/m 100.000 mV/m 100 V/m 0,1 kV/m 1.000.000 mV/m 1.000 V/m...
- Seite 13 Einheiten-Umrechnung: Tesla in Gauss 10.000 G 100mT 1.000 G 10mT 100 G 10 G 100 µT 10 µT 100 mG 1 µT 10 mG 100 nT 1 mG 10 nT 100 µG 1 nT 10 µG T = Tesla, G = Gauss Einheiten-Umrechnung: W/m²...
- Seite 14 -21dBm 0,602V/m 0,000.960W/m² 0,001.60A/m -22dBm 0,536V/m 0,000.763W/m² 0,001.42A/m -23dBm 0,478V/m 0,000.606W/m² 0,001.27A/m -24dBm 0,426V/m 0,000.481W/m² 0,001.13A/m -25dBm 0,380V/m 0,000.382W/m² 0,001.01A/m -26dBm 0,338V/m 0,000.304W/m² 0,000.898A/m -27dBm 0,302V/m 0,000.241W/m² 0,000.800A/m -28dBm 0,269V/m 0,000.192W/m² 0,000.713A/m -29dBm 0,240V/m 0,000.152W/m² 0,000.635A/m -30dBm 0,213V/m 0,000.121W/m² 0,000.566A/m -31dBm 0,190V/m 0,000.096.0W/m²...
- Seite 15 Typische Sendeleistungen von Sendetürmen Funkdienst: Sendefrequenz: Sendeleistung: C-Netz 450 MHz 8 bis 35 Watt D-Netz 900 MHz 10 bis 50 Watt E-Netz 1900 MHz 10 Watt Cityruf 470 MHz 100 Watt Eurosignal 87 MHz bis 2000 Watt Typische Sendeleistungen von Handys und Funktelefonen Funkdienst: Sendefrequenz: Sendeleistung:...
