4.2 Steckdosenprüfung
- Lokalisierung des Phasen- und des Neutralleiters (links / rechts)
- Prüfung auf Vorhandensein eines Erdungsanschlusses
- Prüfung auf anliegende Spannung
Ein Piktogramm stellt den Steckdosen-Untersatz dar und zeigt die Position des Phasenleiters an
(links oder rechts).
Im selben Piktogramm sehen Sie auch, ob ein Erdungsanschluss besteht. Es können
Erdungsanschlüsse < 2000 Ω angezeigt werden. Außerdem leuchtet eine Erinnerung auf (230
V). Wenn das „400 V!"-Piktogramm erscheint, sollten Sie die Installation überprüfen.

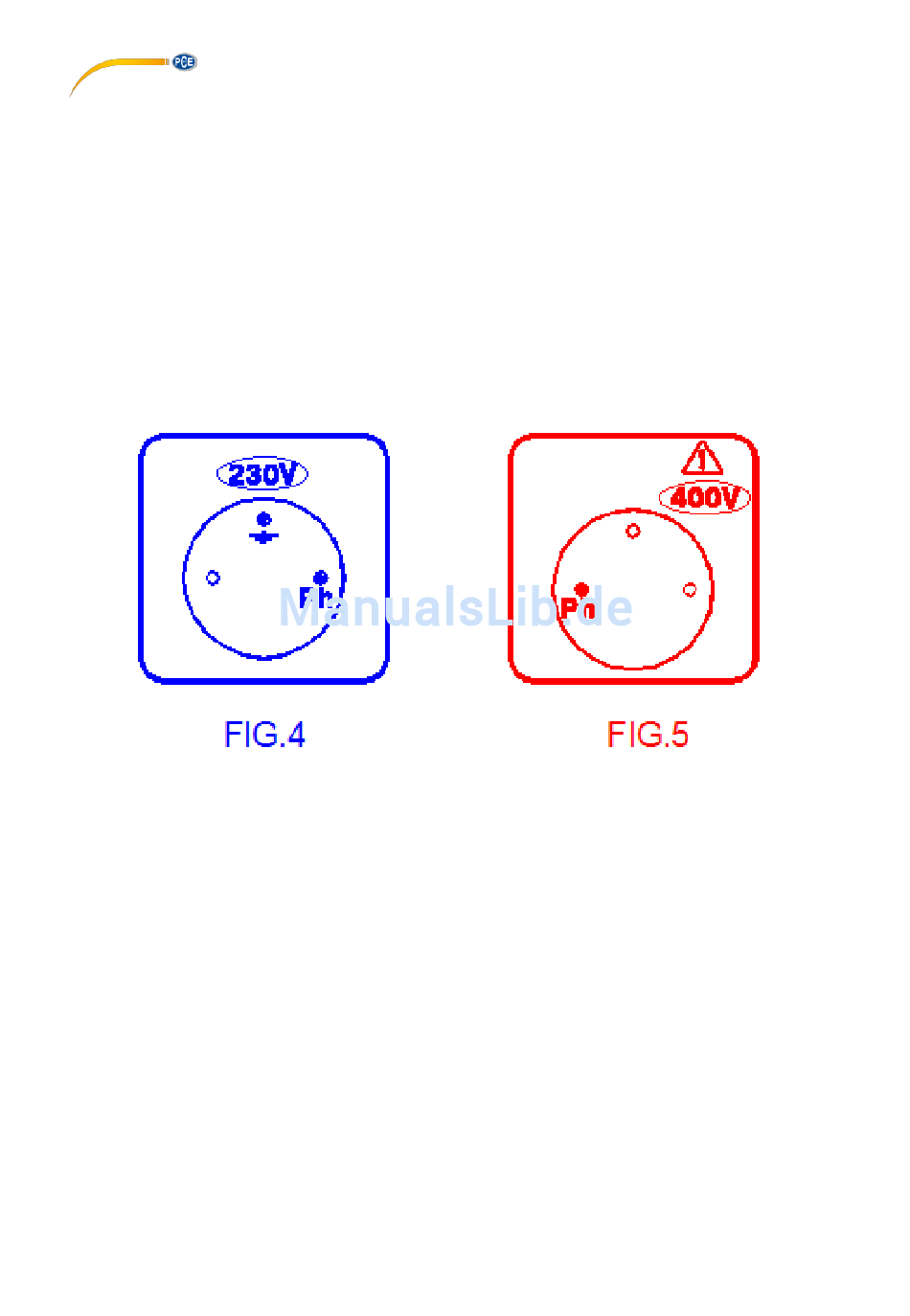

Bild 4: Erdungsanschluss vorhanden, Phasenleiter rechts, 230 V liegen an.
Bild 5: Kein Erdungsanschluss vorhanden, Phasenleiter links, es liegt die falsche Spannung an.
4.3 Durchgangsprüfung
Um die Norm NF C 15-100 einzuhalten, muss der Durchgang der Schutzleiter, sowie der Masse
(Haupt- und lokal) geprüft werden. Mit dem PCE-ECT 50 können Sie Widerstände unter 2 Ω
feststellen. Verbinden Sie dazu zunächst das Kabel auf der Rolle mit dem Handgerät (Anschluss
unten am Gerät) und anschließend mit einer 2P+E Steckdose. Berühren Sie dann mit der
Sicherheitsmessspitze das Testobjekt. Eine positive Durchgangsprüfung wird durch ein
durchgehendes akustisches Signal angezeigt.
Hinweise:
- Das Gerät erkennt automatisch, welche Art von Prüfung Sie durchführen. Daher sind
keine Tasten vorhanden.
- Während der Durchgangsprüfung ist die Displaybeleuchtung ausgeschaltet, um den
von NFC 15-100 vorgegebenen Messstrom von 200 mA zu gewährleisten.
- Wenn die Schutzleiter eine unnormale Spannung aufweisen, läuft das Gerät auf Fehler
und gibt einen periodischen Ton von sich.
