E/A-Anschlüsse für Signale
Anschlussbelegung
Der RedLab TEMP-AI verfügt über vier Schraubklemmen, zwei Reihen am oberen und zwei am unteren
Gehäuserand. Jede Reihe besteht aus 26 Anschlüssen. Zwischen den Anschlüssen 10 und 11 befindet sich der
integrierte CJC-Sensor für die Messungen der Thermoelemente. In Abbildung 2 finden Sie eine Übersicht über
die einzelnen Signale.

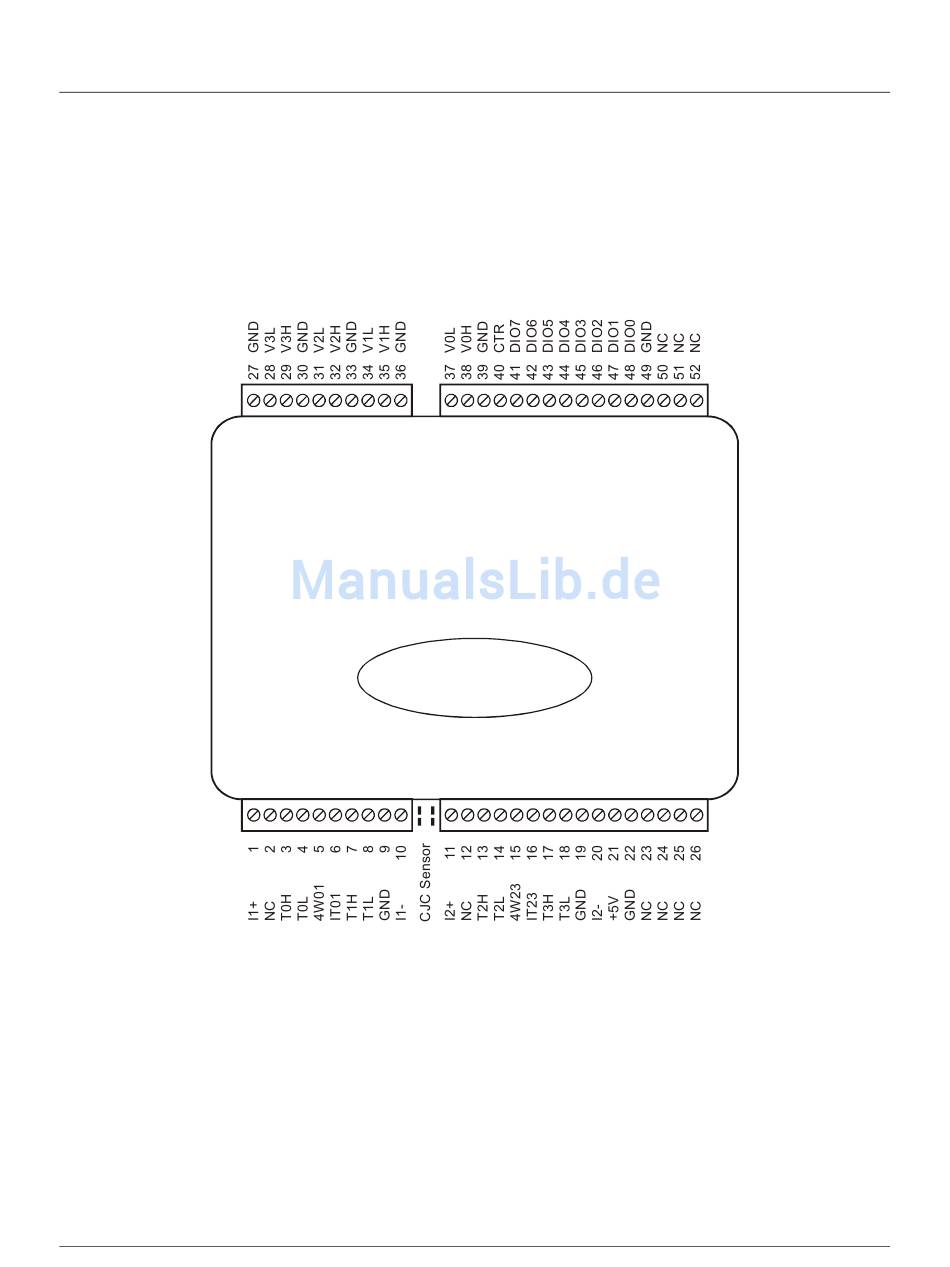

Abb. 2. Anschlussbelegung des RedLab TEMP-AI
12
Kapitel 3
