Montáž
Panel je zabalen samostatně v kartonové krabici a k uchycení
na stěnu slouží upevňovací
na délku nebo šířku, stropní montáž je zakázána (obr. 4). Otvory pro
konzoly vyvrtejte dle obr. 5 (instalace na délku panelu) nebo dle
obr. 6 (instalace na šířku panelu).
vrtaných otvorů a rozměry B, C a D jsou minimální vzdálenosti
otvorů od okolních předmětů.
Konzoly upevněte ke stěně vruty do hmoždinek (nejsou součástí
výrobku), tyto je nutno volit s ohledem na druh materiálu stěny
a na vyšší hmotnost panelu.
Panel zavěste na konzoly vždy za horní dva šrouby (dle způso-
bu zavěšení) a ke konzole pevně utáhněte připravenými maticemi
s podložkou. Upevňovací matice jsou našroubovány na dvou
šroubech panelu připraveny pro zavěšení naležato.
K panelu jsou přibaleny kromě upevňovacích konzol také stavěcí
opěrky, kterými se po našroubování na spodní šrouby panelu
vymezí odstupová vzdálenost panelu od stěny.
Na obr. 3 je zobrazen boční pohled na panel po zavěšení na
stěnu.
Elektrická instalace
Panel je vybaven dvoužilovým kabelem na 1/N 230 V / 50 Hz.
Barevné značení vodičů: Fáze –
modrý
–
.
Napájecí kabel je připojený do krabice na stěně, viz. obr. 3.
Jestliže je napájecí přívod spotřebiče poškozen, musí být nahra-
zen výrobcem nebo jeho servisním technikem nebo podobně
kvalifikovanou osobou, aby se tak zabránilo vzniku nebezpečné
situace.
Ovládání panelu
Doporučujeme zajistit ovládání panelu externím prostorovým termostatem s vypínačem (např. Fenix Therm 100).
Prostorový termostat udržuje nastavenou teplotu vzduchu v místnosti.
Panel je dále vybaven omezovacím termostatem, který zajišťuje, že maximální teplota panelu nepřekročí 110 °C.
4
konzoly.Panel lze na stěnu instalovat
Rozměry A jsou rozteče
hnědý
, Střední (pracovní) vodič

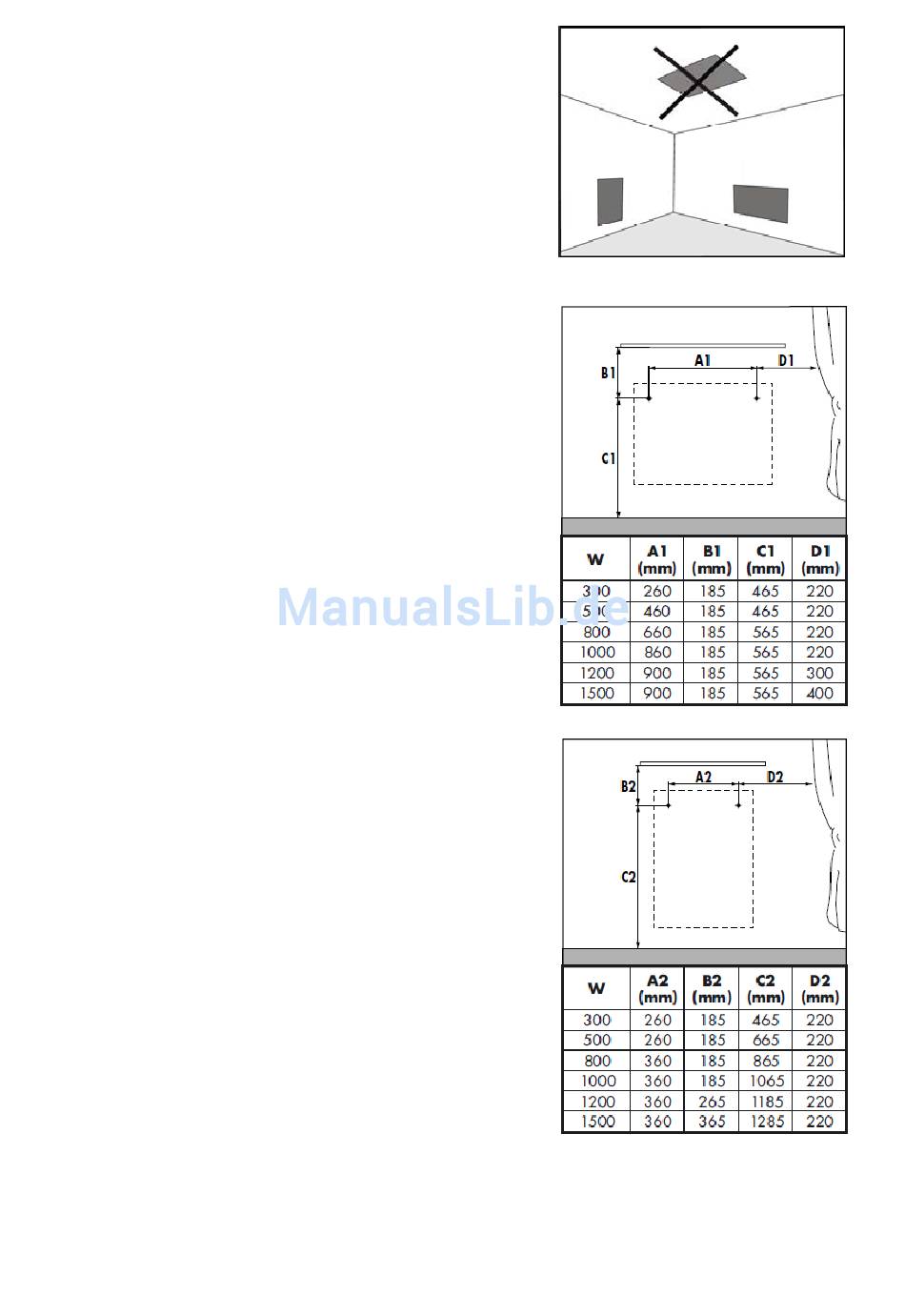

obr. 4
obr. 5
obr. 6
