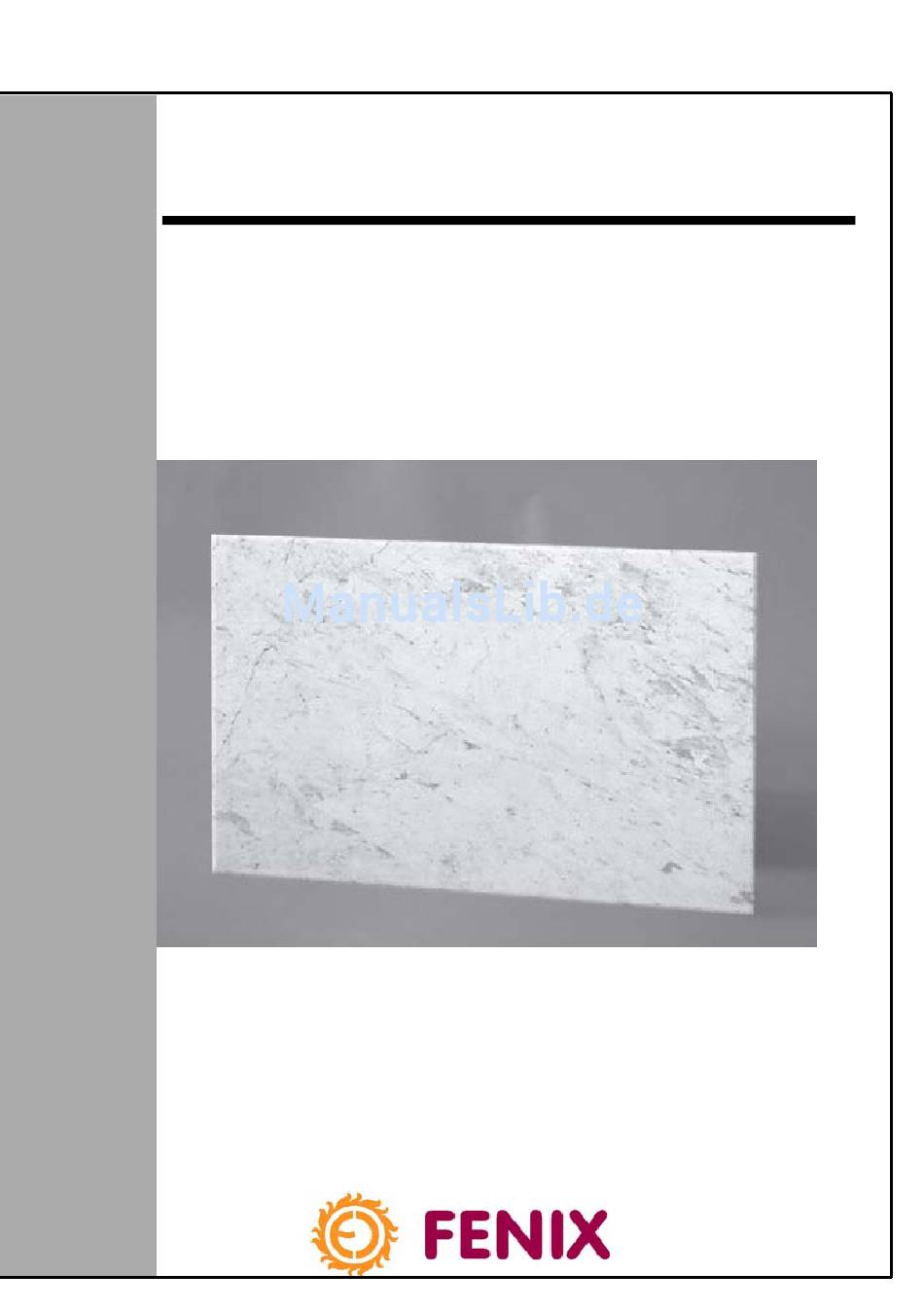

- Seite 1 N069/R09 (17.02.12) PANEL MR MRAMOROVÉ PANELY MARBLE PANELS MARMORPLATTEN Návod k montáži a použití Instructions for installation and use Bedienungsanleitung...
-
Seite 3: Návod K Montáži A Použití
Panel je zařízení třídy II a je chráněn proti stříkající vodě, krytí IP 44. Panel nesmí být umístěn přímo pod zásuvkou elektrického proudu. El. instalaci je nutné vybavit 2 pólovým vypínáním, u něhož se vzdálenost rozpojených kontaktů rovná min. 3 mm (tuto podmínku splňuje termostat Fenix Therm 100). - Seite 4 Ovládání panelu Doporučujeme zajistit ovládání panelu externím prostorovým termostatem s vypínačem (např. Fenix Therm 100). Prostorový termostat udržuje nastavenou teplotu vzduchu v místnosti. Panel je dále vybaven omezovacím termostatem, který zajišťuje, že maximální teplota panelu nepřekročí 110 °C.
- Seite 5 Demontáž panelu Před uvolněním upevňovacích konzol odpojíme pomocí dvoupólového vypínače panel od sítě. S použitím nářadí uvolněte montážní šrouby a panel nadzvedněte svisle nahoru tak, aby se konzoly uvolnily ze šroubů. Dále je nutné odpojit napájecí kabel z krabice na zdi. Upozornění...
- Seite 6 Technické údaje Max. Rozměr (mm) Hmotnost Výkon Proud Napětí Třída povrch. Krytí DxŠxH (kg) teplota MR 300 500x500x30 1,30 MR 500 700x500x30 2,17 MR 800 900x600x30 3,48 230 V 110 °C IP 44 MR 1000 1100x600x30 1000 4,35 MR 1200...
- Seite 7 IP 44 protection. The panel should not be arranged right under a fixed connection socket. The electric installation must be equipped with a double pole switching device with a control gap opening of at least 3 mm (this requirement is met by the Fenix Therm 100 thermostat.
- Seite 8 6 Panel Control The panel control by external room thermostat equipped with a switch is recommended (e.g. Fenix Therm 100). The room thermostat maintains set air temperature in a room. Moreover, the panel is equipped with a limiting thermostat which...
- Seite 9 Panel Removal Before releasing the mounting brackets, disconnect the panel from the mains by doublepole switch. Using tools, release erection bolts and lift the panel vertically upwards to release the brackets from the screws. It is also necessary to disconnect the power supply cable from the wall junction box. Notice Only a qualified person is allowed to work on the panel.
- Seite 10 Technical Data Electric Max. Dimensions (mm) Weight Output TYPE current Voltage Class surface Protection LxWxD (kg) temp. MR 300 500x500x30 1,30 MR 500 700x500x30 2,17 MR 800 900x600x30 3,48 230 V 110 °C IP 44 MR 1000 1100x600x30 1000 4,35...
- Seite 11 IP44 gegen Spritzwasser geschützt. Die Heizplatte darf nicht direkt unter einer Elektrosteckdose angebracht werden. Die Elektroinstallation ist mit einer zweipoligen Abschaltung auszu- statten, bei der die Mindestentfernung der unterbrochenen Kontakte 3 mm beträgt (diese Bedingung erfüllt der Thermostat Fenix Therm 100).
- Seite 12 Person ersetzt werden, um Gefährdungen zu vermeiden. Bedienung des Heizkörpers Wir empfehlen, den Heizkörper mit einem Raumthermostat mit Schalter auszustatten (z.B. Fenix Therm 100). Der Raumthermostat erhält die eingestellte Lufttemperatur des Raumes aufrecht. Der Heizkörper ist weiter mit einem Begren- zungsthermostat ausgestattet, der zur Temperaturregulierung der Heizkörperoberfläche dient, die nicht 110 °C übersteigen darf.
- Seite 13 Demontage des Heizkörpers Vor dem Lösen der Befestigungskonsolen schalten Sie den Heizkörper mittels des zweipoligen Schalters vom Netz ab. Mit Hilfe des Werkzeugs lockern Sie die Montageschrauben und heben Sie den Heizkörper vertikal nach oben, damit sich die Konsolen von den Schrauben lösen können. Desweiteren ist das Versorgungskabel aus der Anschlussdose an der Wand zu entfernen.
-
Seite 14: Zur Beachtung
Erst nach der Beendigung dieses Zyklus ist möglich einen normalen Betrieb der Marmorpaltte zu treiben. Technische Angaben Max. Abmessungen Gewicht Leistung Strom Spannung Klasse Oberflächen- Bedecknung (mm) (LxBxT) (Kg) temp. MR 300 500x500x30 1,30 MR 500 700x500x30 2,17 MR 800 900x600x30 3,48 230V 110°C IP44 MR 1000 1100x600x30 1000... - Seite 15 Bestätigung über den Verkauf:…………………………………………………………....….. Verkaufsdatum:…………………………………..Herstellungsnummer:……………………..…. Verkäufer:………………………………………………...
- Seite 16 Fenix Trading s.r.o. Slezska 2 790 01 Jesenik Czech Republic tel.: +420 584 495 302 fax: +420 584 495 303 e- mail: fenix@fenixgroup.cz www.fenixgroup.cz...
