PANCONTROL PAN Voltfinder Bedienungsanleitung
Kontaktloser spannungsprüfer
Vorschau ausblenden
Andere Handbücher für PAN Voltfinder:
- Bedienungsanleitung (65 Seiten) ,
- Bedienungsanleitung (38 Seiten) ,
- Bedienungsanleitung (2 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PANCONTROL PAN Voltfinder
Inhaltszusammenfassung für PANCONTROL PAN Voltfinder
- Seite 1 Deutsch PAN Voltfinder...
-
Seite 2: Inhaltsverzeichnis
Deutsch Bedienungsanleitung PAN Voltfinder Kontaktloser Spannungsprüfer Inhalt Einleitung ..................3 Lieferumfang ................... 3 Allgemeine Sicherheitshinweise ............4 Erläuterungen der Symbole am Gerät ..........5 Bedienelemente ................6 Technische Daten ................7 Bedienung ..................8 Instandhaltung ................9 Gewährleistung und Ersatzteile............. 10... -
Seite 3: Einleitung
Deutsch 1. Einleitung Vielen Dank, dass Sie sich für ein PANCONTROL Gerät entschieden haben. Die Marke PANCONTROL steht seit 1986 für praktische, innovative und professionelle Messgeräte. Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät und sind überzeugt, dass es Ihnen viele Jahre gute Dienste leisten wird. -
Seite 4: Allgemeine Sicherheitshinweise
Deutsch 3. Allgemeine Sicherheitshinweise Um eine sichere Benutzung des Gerätes zu gewährleisten, befolgen Sie bitte alle Sicherheits- und Bedienungshinweise in dieser Anleitung. • Stellen Sie vor Verwendung des Gerätes sicher, dass das es unbeschädigt ist und einwandfrei funktioniert. (z.B. an bekannten Spannungsquellen) •... -
Seite 5: Erläuterungen Der Symbole Am Gerät
Deutsch 4. Erläuterungen der Symbole am Gerät Übereinstimmung mit der EU-Niederspannungsrichtlinie (EN- 61010) Lesen Sie die Bedienungsanleitung! Gefahr! Beachten Sie die Hinweise der Bedienungsanleitung! Das Gerät ist für Messungen in der Gebäudeinstallation vorgesehen. Beispiele sind Messungen an Verteilern, CAT III Leistungsschaltern, der Verkabelung, Schaltern, Steckdosen der festen Installation, Geräten für industriellen Einsatz sowie an fest installierten Motoren. -
Seite 6: Bedienelemente

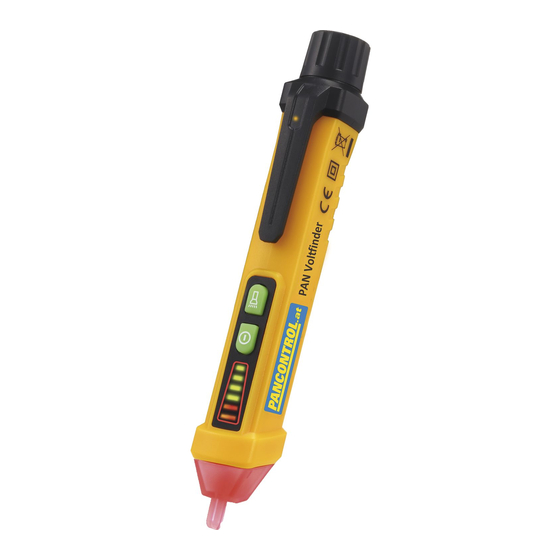

Deutsch 5. Bedienelemente Spannungsprüfer (Sensor) LED-Anzeige Ein-/Ausschalter Ein-/Ausschalter für LED- Taschenlampe Schraubkappe (Batteriefach) Messpunktbeleuchtung (LED- Taschenlampe) -
Seite 7: Technische Daten
Deutsch 6. Technische Daten Anzeige LEDs Bereich 12 bis 1000 V (50 / 60 Hz) Kategorie CAT III - 1000 V max. Spannung gegen Erde 1000 V AC Stromversorgung 2 x 1,5 V (AAA) Batterie(n) Betriebsbedingungen 0º C bis 50º C Seehöhe max. -
Seite 8: Bedienung
Halten Sie die Spitze des Spannugsprüfers so dicht wie möglich an eine Steckdose oder an ein Kabel. Wenn der PAN Voltfinder ein Wechselspannungssignal erkennt, blinkt die LED in der Spitze entsprechend der Höhe der Wechselspannung. (niedrig, mittel, hoch) gleichzeitig ertönen drei verschiedene Alarm-Signale. -
Seite 9: Instandhaltung
Deutsch 8. Instandhaltung Reparaturen an diesem Gerät dürfen nur von qualifizierten Fachleuten ausgeführt werden. Austauschen der Batterie(n) Wenn das Gerät beim Funktionstest nicht reagiert, ersetzen Sie die Batterien. Öffnen Sie das Batteriefach. Ersetzen Sie die verbrauchte Batterie durch eine neue - beachten Sie die richtige Polarität! Schließen Sie das Batteriefach wieder. -
Seite 10: Gewährleistung Und Ersatzteile
Für dieses Gerät gilt die gesetzliche Gewährleistung von 2 Jahren ab Kaufdatum (lt. Kaufbeleg). Nähere Informationen zur Reklamationsabwicklung finden Sie unter: www.pancontrol.at/reklamationsabwicklung Zu diesem Gerät sind keine Ersatzteile lieferbar. Bei Fragen oder Problemen wenden Sie sich bitte an Ihren Fachhändler oder an: Änderungen in Folge der technischen Entwicklung,...
