Telestart T100 HTM

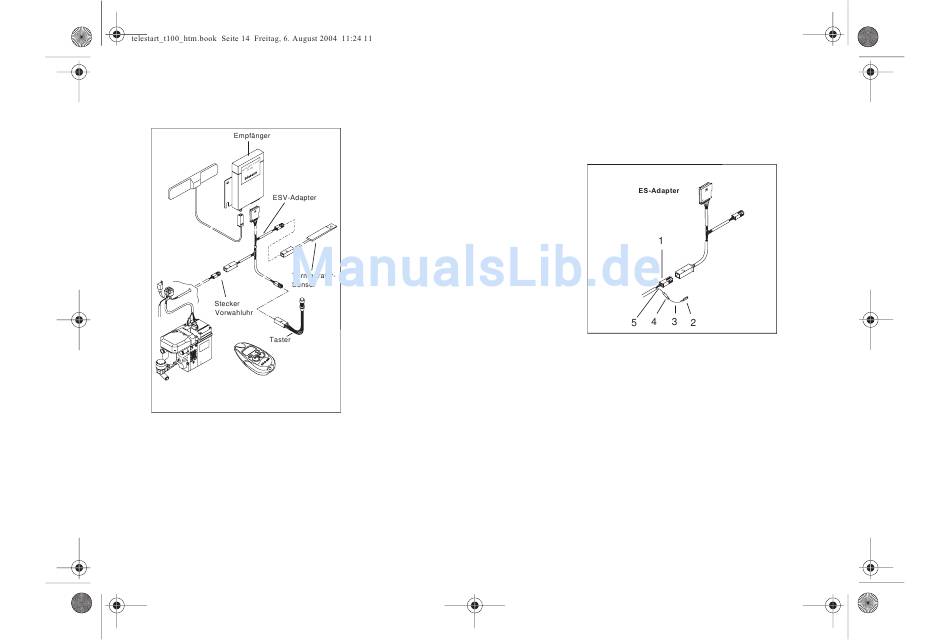

- ESV-Adapter mit 4-poligem Stecker
(Vorwahluhr) verbinden
- ESV-Adapter am Telestart-Empfän-
ger anstecken
- ESV-Adapter am Temperatursensor
anstecken
14
- An dem mit dem Kunden abgestimm-
ten Einbauort Bohrung Ø 16 mm
bohren.
- Taster einbauen
HINWEIS:
Beim Einsetzen der Kontakte in das Steck-
hülsengehäuse des Tasters auf farbliche
Zuordnung zum Kabelbaum achten.
- Kontakte in Steckhülsengehäuse des
Tasters einsetzen
- ESV-Adapter mit 4-poligem Stecker
am Taster anstecken
ACHTUNG:
Die werkseitige Einstellung des Schaltein-
gangs muss von Vorwahluhr auf Taster ge-
ändert werden. Siehe Seite 10.
Einbau ES-Adapter bei Tele
Thermo Top Baureihe
- Beiliegende kurze violette Leitung (3)
mittels Stoßverbinder (4) mit violetter
Leitung (5) des Kabelbaums verbin-
den
- Microtimer (2) in freien Steckplatz
des 4-poligen Steckers (1) (Vorwahl-
uhr) einstecken
