Telestart T99
HINWEIS
Antennenkabel nicht kürzen und
nicht knicken (Kleinster Wickel-
durchmesser 50 mm).

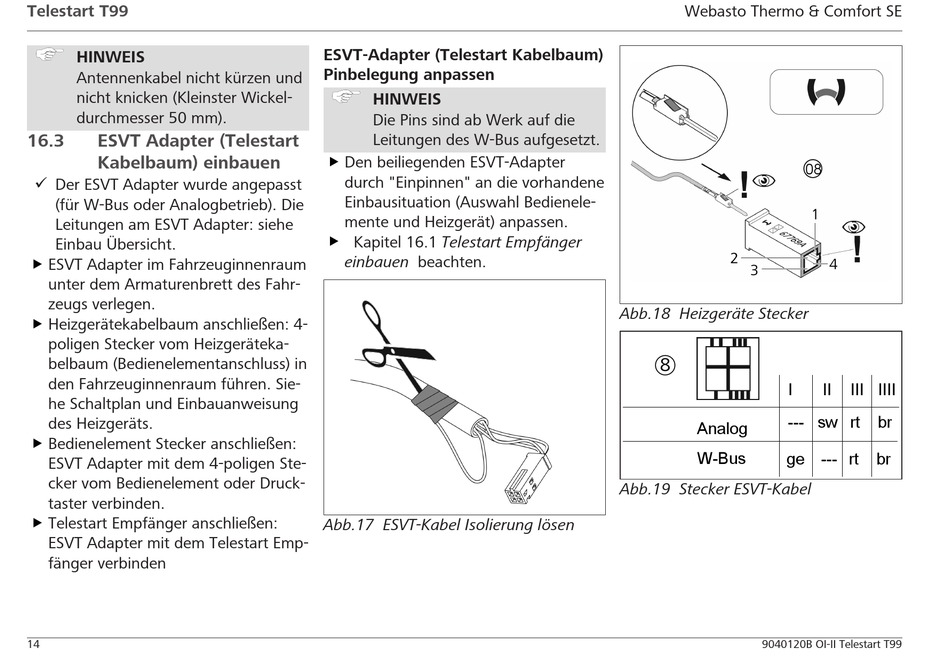

16.3 ESVT Adapter (Telestart
Kabelbaum) einbauen
ü Der ESVT Adapter wurde angepasst
(für W-Bus oder Analogbetrieb). Die
Leitungen am ESVT Adapter: siehe
Einbau Übersicht.
ESVT Adapter im Fahrzeuginnenraum
u
unter dem Armaturenbrett des Fahr-
zeugs verlegen.
Heizgerätekabelbaum anschließen: 4-
u
poligen Stecker vom Heizgeräteka-
belbaum (Bedienelementanschluss) in
den Fahrzeuginnenraum führen. Sie-
he Schaltplan und Einbauanweisung
des Heizgeräts.
Bedienelement Stecker anschließen:
u
ESVT Adapter mit dem 4-poligen Ste-
cker vom Bedienelement oder Druck-
taster verbinden.
Telestart Empfänger anschließen:
u
ESVT Adapter mit dem Telestart Emp-
fänger verbinden
14
ESVT-Adapter (Telestart Kabelbaum)
Pinbelegung anpassen
HINWEIS
Die Pins sind ab Werk auf die
Leitungen des W-Bus aufgesetzt.
Den beiliegenden ESVT-Adapter
u
durch "Einpinnen" an die vorhandene
Einbausituation (Auswahl Bedienele-
mente und Heizgerät) anpassen.
Kapitel 16.1 Telestart Empfänger
u
einbauen beachten.
Abb.17 ESVT-Kabel Isolierung lösen
Webasto Thermo & Comfort SE
Abb.18 Heizgeräte Stecker
8
I
--- sw rt
Analog
W-Bus
ge --- rt
Abb.19 Stecker ESVT-Kabel
9040120B OI-II Telestart T99
08
II III IIII
br
br
