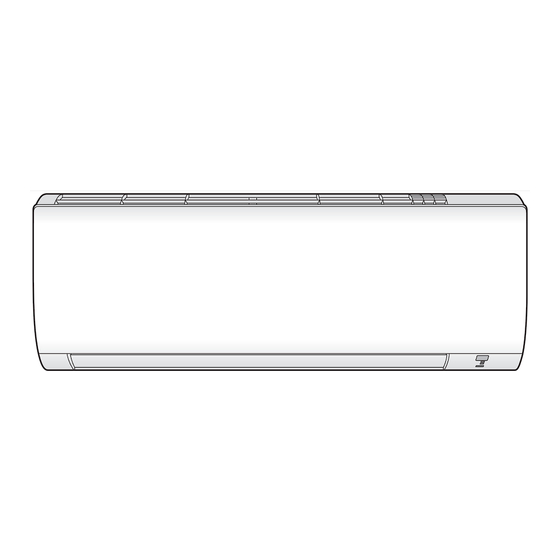

- Seite 1 DAIKIN ROOM AIR CONDITIONER INSTALLATIONSANLEITUNG R410A, R32 Split Series R410A FTX20K2V1B FTXP20K2V1B FTX25K2V1B FTXP25K2V1B FTX35K2V1B FTXP35K2V1B FTX50K2V1B ATXP20K2V1B FTX60K2V1B ATXP25K2V1B FTX71K2V1B ATXP35K2V1B ATX20K2V1B ATX25K2V1B ATX35K2V1B...
- Seite 2 3P394245-4G...
- Seite 3 3P394245-17G...
- Seite 4 3P394245-18G...
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Lesen Sie die Sicherheitshinweise in diesem Handbuch Die FTXP- und ATXP-Modelle sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. werden mit R32 befüllt. • Die hier beschriebenen Warnhinweise sind mit WARNUNG und VORSICHT gekennzeichnet. Sie enthalten wichtige Informationen bezüglich der Sicherheit. Beachten Sie unbedingt alle Warnhinweise. •... -
Seite 6: Auswählen Eines Anbringungsortes
VORSICHT • Installieren Sie die Klimaanlage nicht an Orten, wo die Gefahr eines Lecks von brennbaren Gasen besteht. Im Falle eines Gaslecks kann die Ansammlung von Gas in der Nähe der Klimaanlage zu einem Brand führen. • Das Kältemittel darf nur von qualifiziertem Personal gehandhabt, eingefüllt, abgelassen und entsorgt werden. •... -
Seite 7: Vorbereitungen Vor Der Installation
Vorbereitungen vor der Installation Entfernen und Installieren der Vertiefungen am Hauptgerät vorderen Blende • Verfahren zum Entfernen 1) Stecken Sie Ihre Finger in die Vertiefungen am Hauptgerät (jeweils eine an der linken bzw. rechten Seite) und öffnen Sie die vordere Blende bis zum Anschlag. - Seite 8 Vorbereitungen vor der Installation Bei Anschluss an ein HA-System (verdrahtete Fernbedienung, zentrale Fernbedienung, WLAN-Adapter usw.) 1) Entfernen Sie die Metallabdeckung des Elektrokastens. (Siehe Verfahren zum Entfernen/Anbringen der Metallabdeckung des Elektroschaltkastens.) 2) Schließen Sie das Anschlusskabel am Anschluss S21 an und verlegen Sie das Kabel wie in der Abbildung gezeigt. 3) Bringen Sie die Elektrokastenabdeckung wieder an und führen Sie das Kabel wie in der Abbildung gezeigt.
-
Seite 9: Zeichnungen Für Die Installation Des Innengeräts
Wand sicher, dass die Steuersignale Klasse 50/60/71: korrekt vom Innengerät empfangen werden. Photokatalytischer Titan-Apatit-Luftreinigungsfilter Funkfernbedienung Fernbedienungshalter Befestigungsschrauben für Fernbedienungshalter (bauseitig: M3 x 20L) WARNUNG • Verwenden Sie nur von Daikin hergestellte optionale und für dieses Modell zugelassene Ausrüstungen. Deutsch... -
Seite 10: Installation Des Innengeräts
Installation des Innengeräts Installieren der Montageplatte • Die Montageplatte muss an einer Wand installiert werden, die das Gewicht des Innengeräts tragen kann. 1) Befestigen Sie die Montageplatte temporär an der Wand, stellen Sie sicher, dass die Blende waagrecht ist und markieren Sie die Bohrlöcher an der Wand. -
Seite 11: Installieren Des Innengeräts
Installation des Innengeräts Bohren eines Wandlochs und Installieren eines durch die Wand führenden Rohrs • Verwenden Sie bei Wänden, die einen Metallrahmen oder Metalltafeln enthalten, Innenseite Außen ein Wandrohr und eine Wandabdeckung in der Wanddurchführung, um Durch die Wand führendes Rohr Wärmebildung, Stromschlag oder Brand zu vermeiden. -
Seite 12: Austauschen Des Ablaufstutzens Und Des Ablaufschlauchs
Installation des Innengeräts 3) Führen Sie den Ablaufschlauch und die Kältemittelleitungen durch Montageplatte die Wandöffnung und bringen Sie dann das Innengerät mittels der -Markierungen oben am Innengerät als Hilfe an den Haken der Montageplatte an. 4) Öffnen Sie die vordere Blende und öffnen Sie dann den Haken des Innengeräts hier einhängen. - Seite 13 Installation des Innengeräts 3) Biegen Sie die Kältemittelleitungen entlang der Rohrverlaufsmarkierung an der Montageplatte. 4) Führen Sie den Ablaufschlauch und die Kältemittelleitungen durch die Abflussschlauch Wandöffnung und bringen Sie dann das Montageplatte Innengerät mittels der -Markierungen Diese Öffnung Rund um die Bogenabschnitte oben am Innengerät als Hilfe an den mit Kitt oder der Kältemittelleitungen...
- Seite 14 Installation des Innengeräts Elektroschaltplan Für Angaben zu den verwendeten Komponenten und zur Nummerierung siehe den Aufkleber mit dem Elektroschaltplan auf der Einheit. Die Komponenten werden mit arabischen Ziffern in aufsteigender Reihenfolge nummeriert. In der folgenden Übersicht erscheint an ihrer Stelle das Symbol "*" im Artikelcode. VERBINDUNG SCHUTZLEITER (SCHRAUBE) STECKVERBINDUNG...
- Seite 15 Installation des Innengeräts Kabel 1) Isolieren Sie die Kabelenden ab (15 mm). 2) Schließen Sie die farbigen Kabel an die richtigen Anschlussnummern an den Klemmenleisten am Innen- und Außengerät an und schrauben Sie die Drähte an den entsprechenden Klemmen fest. 3) Schließen Sie die Erdungsdrähte an den entsprechenden Klemmen an.
- Seite 16 Installation des Innengeräts WLAN-Adapter (Option) Klasse 20, 25, 35 Installation: • Richten Sie den WLAN-Adapter an den Haken aus (1). • Befestigen Sie den Adapter, indem Sie ihn nach unten drücken (2). Entfernen: Befolgen Sie das oben aufgeführte Verfahren in umgekehrter Reihenfolge. Klasse 50, 60, 71 Installation: Entfernen:...
-
Seite 17: Verlegen Der Kältemittelleitungen
Verlegen der Kältemittelleitungen Aufdornen des Rohrendes 1) Schneiden Sie das Rohrende mit einem (Genau im rechten Winkel schneiden.) Entgraten. Rohrschneider ab. Bördelung 2) Entgraten Sie das Rohrende, halten Sie dabei die Verwenden Sie genau die unten abgebildete Position. Schnittfläche nach unten, damit die Späne nicht in Bördelgerät für Herkömmliches Bördelgerät das Rohr fallen. - Seite 18 Verlegen der Kältemittelleitungen 2-1. Hinweise zur Handhabung von Kältemittelleitungen Wand Bringen Sie 1) Schützen Sie das offene Ende der Rohrleitung vor Schmutz und eine Kappe an. Feuchtigkeit. Regen Wenn keine Kappe 2) Alle Rohrbiegungen sollten so behutsam wie möglich erfolgen. verfügbar ist, kleben Sie die Öffnung Verwenden Sie eine Rohrbiegezange zum Biegen.
- Seite 19 Testbetrieb Testbetrieb • Der Testbetrieb sollte entweder im Modus KÜHLEN oder HEIZEN durchgeführt werden. 1-1. Messen Sie die Versorgungsspannung und stellen Sie sicher, dass Sie innerhalb des angegebenen Bereichs liegt. 1-2. Wählen Sie im Modus KÜHLEN die niedrigste programmierbare Temperatur; wählen Sie im Modus HEIZEN die höchste programmierbare Temperatur.
- Seite 20 3P393185-3H 2015.10...
