Gehäuseeinbruchsanschluss (4-1 pol. CHASSIS)
Gehäuseeinbruchsanschluss (4-1 pol. CHASSIS)
Dieser Anschluss ist für einen Einbruchserkennungssensor oder -schalter
vorgesehen. Verbinden Sie ein Ende des Gehäuseeinbruchssensor- oder
-schalterkabels mit diesem Anschluss. Beim Entfernen eines Gehäuseteils
aktiviert sich der Sensor bzw. Schalter und sendet ein Hochpegel-Warnsignal zu
diesem Anschluss. Das Signal wird als Gehäuseeinbruchsereignis registriert.
Die mit "Gehäusesignal" und "Erde" markierten Stifte sind in der
Standardeinstellung mit einer Jumpersteckbrücke kurzgeschlossen.
Entfernen Sie die Jumpersteckbrücke von den Stiften, wenn Sie die Funktion
zur Gehäuseeinbruchserkennung verwenden möchten.

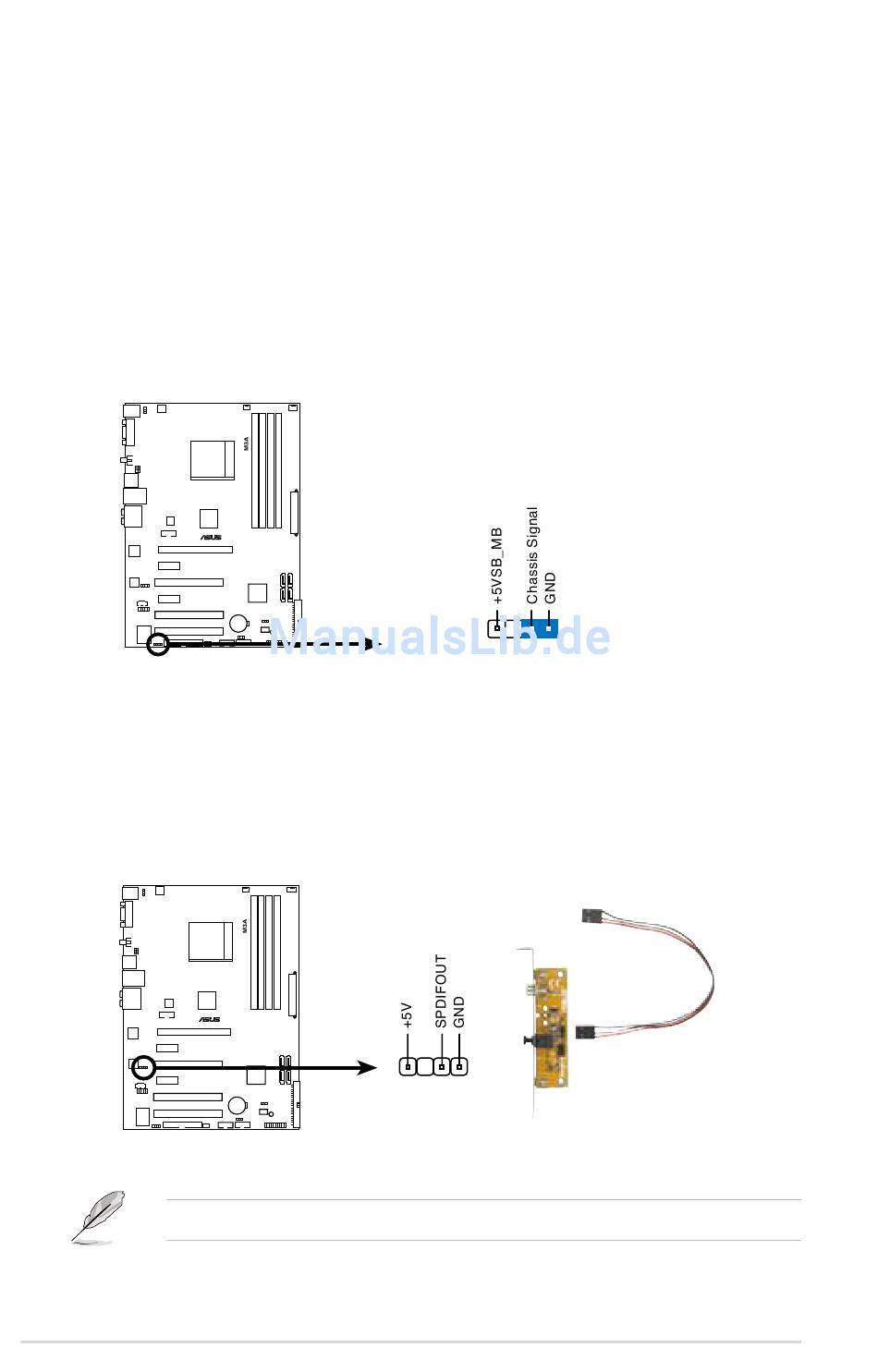

M3A Gehäuseeinbruchsanschluss
M3A Chassis intrusion connector
7.
Digitaler Audioanschluss (4-1 pol. SPDIF_OUT)
Dieser Anschluss ist für einen zusätzlichen Sony/Philips Digital Interface
(S/PDIF)-Anschluss gedacht. Wenn Sie eine ASUS HDMI-Grafikkarte
verwenden, schließen Sie die HDMI-Karte über ein S/PDIF-Kabel an diesen
Anschluss an.
M3A Digitaler Audioanschluss
M3A Digital audio connector
Das S/PDIF-Modul muss separat erworben werden.
