12 Abgesetzte Bedieneinheit (Option)

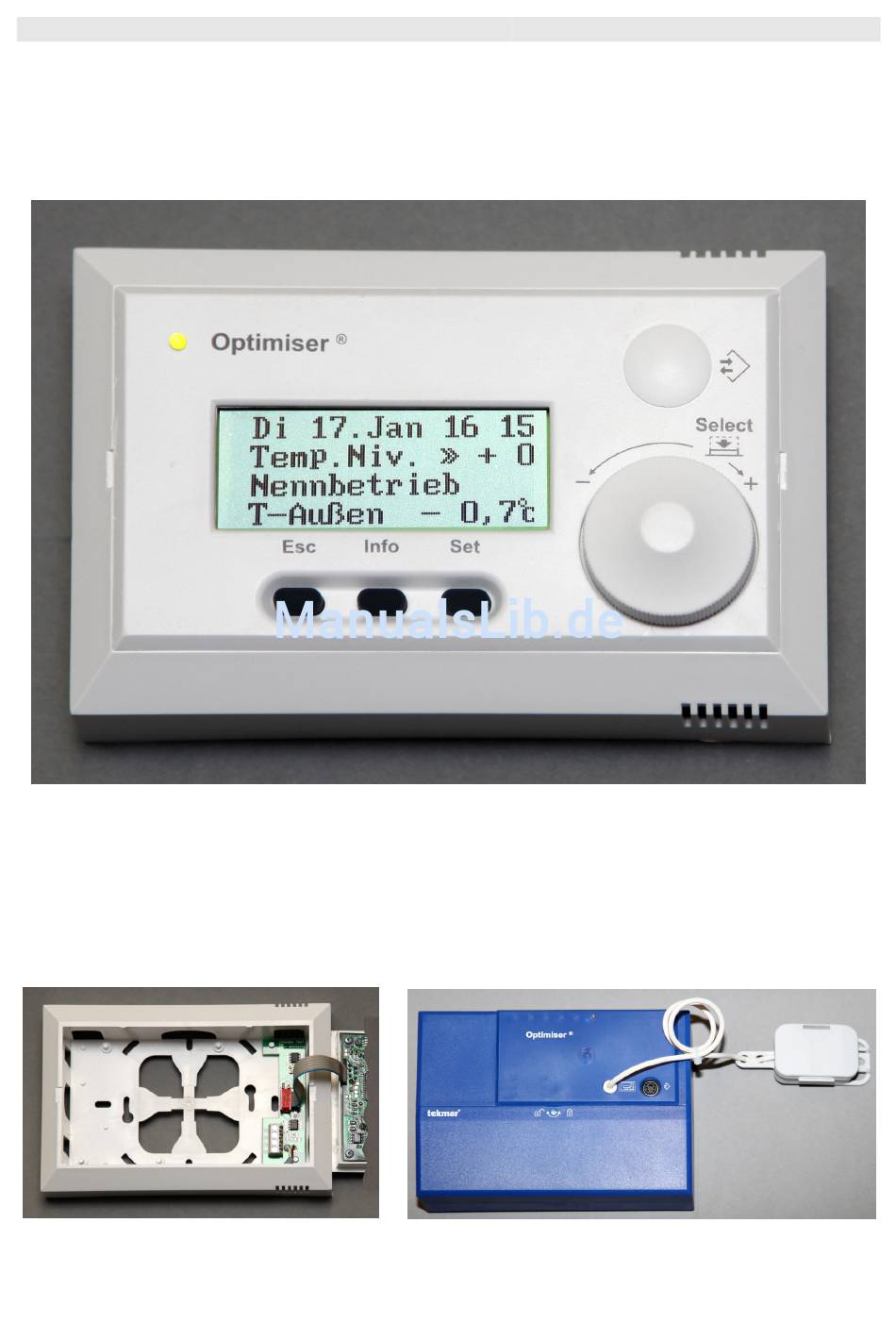

Alternativ zur lokalen Bedienung am Regler selbst kann der Optimiser auch über eine optionale abgesetzte
Bedieneinheit fernbedient werden. In Aussehen und Funktion stimmt diese abgesetzte Bedieneinheit voll-
ständig mit der lokalen Bedieneinheit überein. Zusätzlich übernimmt die abgesetzte Bedieneinheit die Funk-
tionen der Wohnungsstation zur Raumtemperaturmessung und -einstellung.
Die abgesetzte Bedieneinheit wird auf dem mitgelieferten Montagerahmen befestigt, der für Montage auf der
Wand mit Kabeleintritt von oben oder unten bzw. auf einer Unterputz-Schalterdose mit Kabeleintritt von hin-
ten geeignet ist. Angeschlossen wird die Bedieneinheit über ein vieradriges Kabel; hierzu eignet sich ein
handelsübliches Telefonkabel (z.B. Y(ST)Y 2x2x0,8). Der Montagerahmen wird mit zwei Schrauben an der
Wand bzw. auf der Dose befestigt. Bei der Montage ist darauf zu achten, dass die Seite mit den Lüftungs-
schlitzen nach rechts zeigt. Nach Verdrahtung des Anschlusskabels wird der rote Stecker am Flachbandka-
bel der Bedieneinheit in die entsprechende Buchse des Montagerahmens gesteckt und das Bedienteil dann
im Rahmen eingerastet.
