Tekmar Optimiser 2233 Bedienungsanleitung Seite 40

D220 Inbetriebnahme- und Bedienungsanleitung Optimiser 2233, ..36, ..39, 2433, ..36

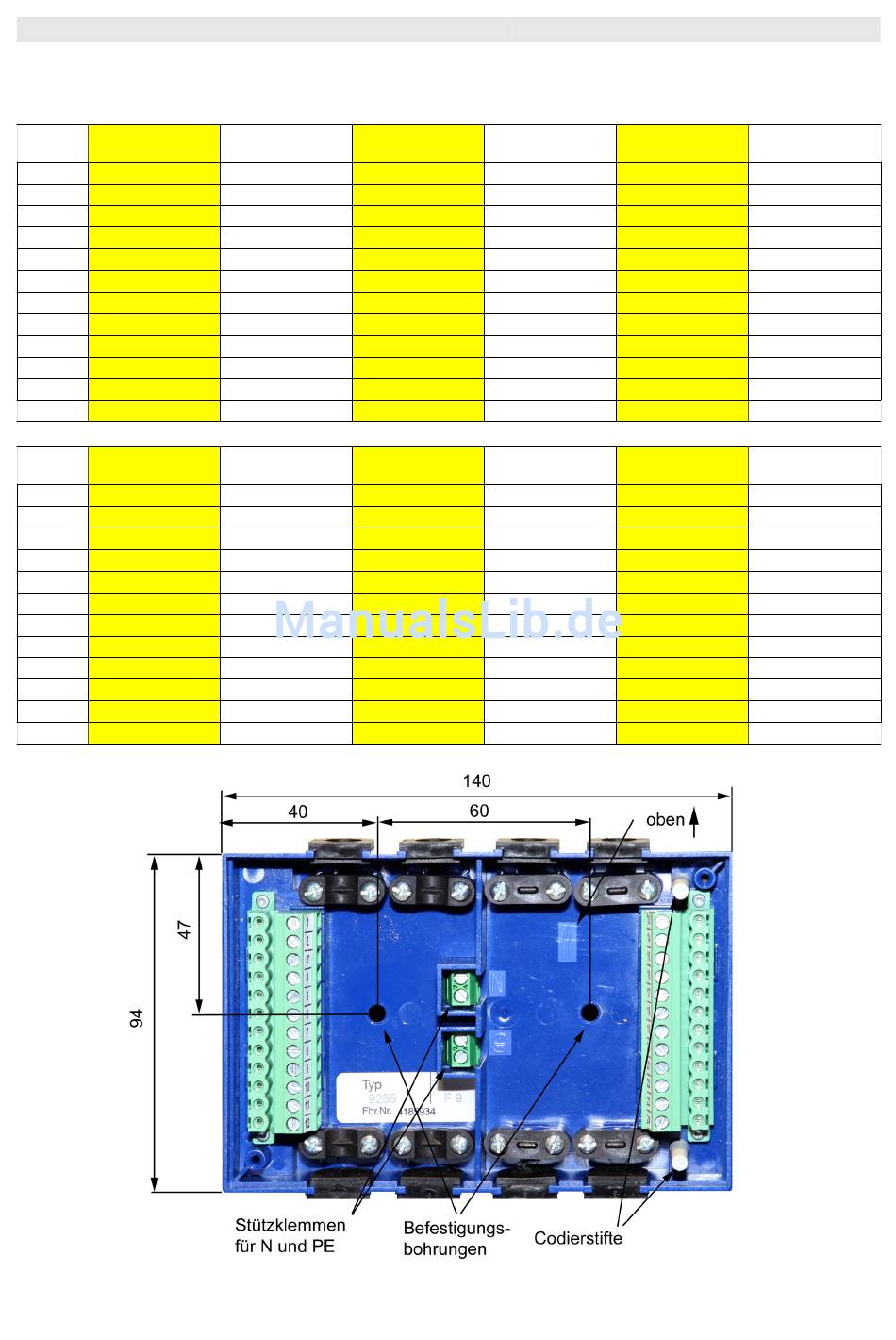

Typ 2436 (Regelprogramm 21, 22, 24, 27, 23, 26):
Fühler- RP 21
bereich
1 AT-Fühler
2 Masse
3 -
4 -
5 Masse
6 -
7 KB-Fühler
8 Masse
9 RL-Fühler PHK
10 -
11 -
12 RT-Fühler PHK
Netz- RP 21
bereich
13 -
14 -
15 -
16 -
17 Pumpe PHK
18 -
19' Brenner
20 Brenner
21 Brücke zu L
22 Brücke zu L
23 Netz L
24' Netz N
RP 22
AT-Fühler AT-Fühler
Masse Masse
- RT-Fühler MHK
- VL-Fühler MHK
Masse Masse
RL-Fühler PHK RL-Fühler MHK
KB-Fühler -
Masse Masse
BW-Fühler -
- -
- -
RT-Fühler PHK -
RP 22
- Mischer auf
- Mischer zu
- Pumpe MHK
- -
Pumpe PHK -
Pumpe BW -
Brenner -
Brenner -
Brücke zu L Brücke zu L
Brücke zu L Brücke zu L
Netz L Netz L
Netz N Netz N
RP 24 RP 27
AT-Fühler
Masse
RT-Fühler MHK
VL-Fühler MHK
Masse
RL-Fühler MHK
KB-Fühler
Masse
RL-Fühler PHK
-
-
RT-Fühler PHK
RP 24 RP 27
Mischer auf
Mischer zu
Pumpe MHK
-
Pumpe PHK
-
Brenner
Brenner
Brücke zu L
Brücke zu L
Netz L
Netz N
36
RP 23
AT-Fühler AT-Fühler
Masse Masse
RT-Fühler MHK RT-Fühler MHK 1
VL-Fühler MHK VL-Fühler MHK 1
Masse Masse
RL-Fühler MHK RL-Fühler MHK 1
KB-Fühler VL-Fühler MHK 2
Masse Masse
BW-Fühler RL-Fühler MHK 2
- -
- -
RT-Fühler PHK RT-Fühler MHK 2
RP 23
Mischer auf Mischer 1 auf
Mischer zu Mischer 1 zu
Pumpe MHK Pumpe MHK 1
- -
Pumpe PHK Pumpe MHK 2
Pumpe BW Mischer 2 auf
Brenner Mischer 2 zu
Brenner Brücke zu L
Brücke zu L Brücke zu L
Brücke zu L Brücke zu L
Netz L Netz L
Netz N Netz N
RP 26
RP 26
