D220 Inbetriebnahme- und Bedienungsanleitung Optimiser 2233, ..36, ..39, 2433, ..36
4

Allgemeine Funktionsbeschreibung

4.1 Witterungsführung
4.1.1

Allgemeine Funktion

Die gemessene oder gemittelte Außentemperatur als Führungsgröße bestimmt die Vorlauftemperatur des
Heizmediums. Zusätzlich angeschlossene Sensoren wie z.B. der Raum- und der Rücklauffühler korrigieren
diesen Sollwert, wodurch Energie gespart und der Komfort erhöht wird.
4.1.2 Außentemperatur-Mittelung
Die Funktion „Außentemperatur-Mittelung" (werksseitig = AUS) verhindert ungewollte Reaktionen der Heiz-
und Kühleinrichtungen bei kurzfristigen Temperatursprüngen am Außenfühler. Besonders bei trägeren Syste-
men oder/und gut gedämmten Gebäuden wird empfohlen, diese Funktion zu nutzen. Je höher der veränder-
bare Kennwert eingestellt ist, um so stärker wirkt sich die Mittelung aus. Anhaltswerte für die Zeitkonstante:
• leichte Bauweise, geringe Dämmung: 50
• schwere Bauweise, geringere Dämmung oder leichtere Bauweise, gute Dämmung: 100 (Standard)
• schwere Bauweise, gute Dämmung: 150
4.1.3

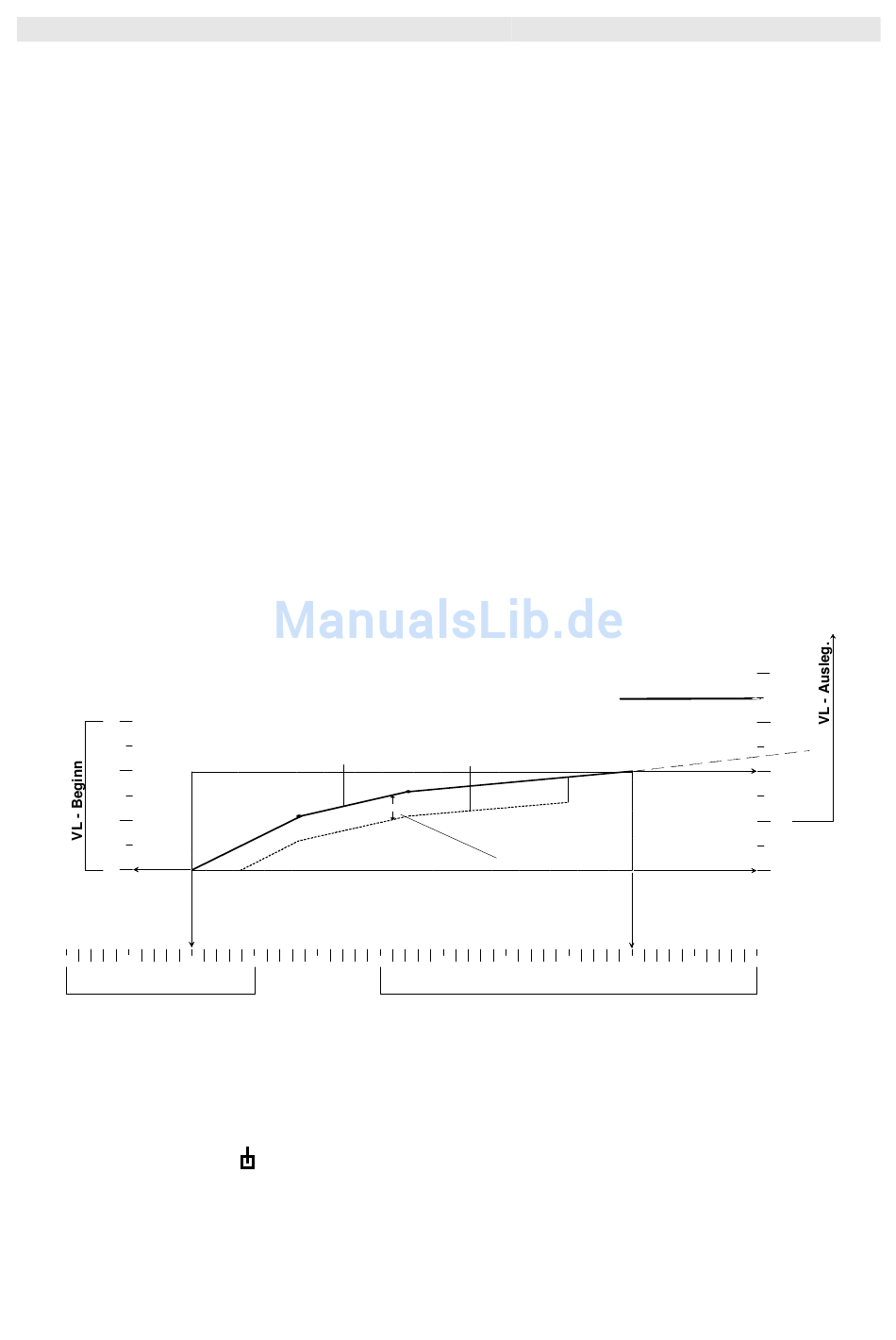

Witterungskennlinie

Die Witterungskennlinie legt den Zusammenhang zwischen Außentemperatur und Vorlaufsollwert fest. Über
die Niveauverschiebung, die Nachtabsenkung und den Raumeinfluss ist eine Beeinflussung der Kennlinie
möglich. Der Bezugswert für die Verschiebung bzw. Nachtabsenkung ist die Differenz zwischen dem Vorlauf-
Sollwert bei AT-Auslegungstemperatur und dem Referenzwert 20°C. Beispiel:
VL-Soll bei AT-Auslegung: 40°C, Referenzwert: 20°C, Differenz: 20K, Nachtabsenkung: 25% entspricht 5K.
50
40
30
20
30 25
AT - Beginn
4.2

Heizkreis

4.2.1

Betriebsarten

Über die manuelle Einstellung oder ein zeitgesteuertes Schaltprogramm können verschiedene Betriebsarten
für einen Heizkreis eingestellt werden.
•
Stützbetrieb, Symbol
Für Zeiträume, in denen keine Heizfunktion gewünscht bzw. benötigt wird, z.B. im Urlaub oder bei entspre-
chender Absenkung, sorgt der Betriebszustand „Stützbetrieb" dafür, dass der Mischer geschlossen und die
Heizungspumpe ausgeschaltet wird. Die Frostschutzfunktion und der Blockierschutz bleiben aktiv.
Tagkennlinie
(Nennbetrieb)
15 10
20
Nachtabsenkung
(Reduzierter Betrieb)
2 5 %
Niv.-Red. B.
5 0 -5
AT-Ausleg.
19
VL-Maxtemp.
-10 -20
-15
60
50
40
30
20
-25
