- Seite 1 Mo n tag e- u n d B etri eb san le itun g Dachventilator mit Konstantdruckregelung DHA 190 EC CP DHA 220 EC CP DHA 250 EC CP Deutsch www.ruck.eu...
- Seite 2 Beurteilungen und Prüfungen. Es ist zu beachten, dass unsere Produkte einem natürlichen Verschleiß- und Alterungsprozess unterliegen. Alle Rechte liegen bei der ruck Ventilatoren GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopie- und Weitergaberecht, liegt bei uns.
-
Seite 3: Inhaltsverzeichnis
Reinigung und Pflege ................13 11. Erweiterung und Umbau ..................13 12. Demontage und Entsorgung ................13 12.1. Entsorgung ....................13 13. Fehlersuche und Fehlerbehebung ..............14 13.1. Mögliche Betriebsstörungen ..............14 14. Technische Daten ....................14 15. Schaltpläne ......................15 www.ruck.eu... -
Seite 4: Eg-Konformitätserklärung
Deutsch EG - Konformitätserklärung Im Sinne der EG – Richtlinie Elektromagnetische Verträglichkeit EMV – Richtlinie 2004/108/EG ruck Ventilatoren GmbH Der Hersteller Max-Planck-Strasse 5 D-97944 Boxberg Tel.: +49 (0)7930 9211-100 erklärt hiermit, dass die nachfolgend bezeichneten, unvollständigen Maschinen in ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den Bestimmungen der genannten EG-Richtlinie entspricht. -
Seite 5: Regeln Und Gesetze
Umweltschutz. 1.2. Gewährleistung und Haftung ruck Produkte werden auf höchstem technischem Niveau gemäß den allgemein anerkannten Re- geln der Technik gefertigt. Sie unterliegen einer ständigen Qualitätskontrolle und entsprechen den geltenden Vorschriften zum Zeitpunkt der Auslieferung. Da die Produkte ständig weiterentwickelt werden, behalten wir uns das Recht vor, jederzeit und ohne vorherige Ankündigung, Änderungen an... -
Seite 6: Warnhinweise Und Symbole In Dieser Betriebsanleitung
Beachten Sie die gültigen Vorschriften zur Unfallverhütung und zum Umweltschutz im Verwen- derland und am Arbeitsplatz. Personen, die ruck Geräte montieren, bedienen, demontieren oder warten, dürfen nicht unter • dem Einfluss von Alkohol, Drogen oder sonstigen Medikamenten, welche die Wahrnehmung und Reaktionsfähigkeit beeinflussen, stehen. -
Seite 7: Während Des Betriebes

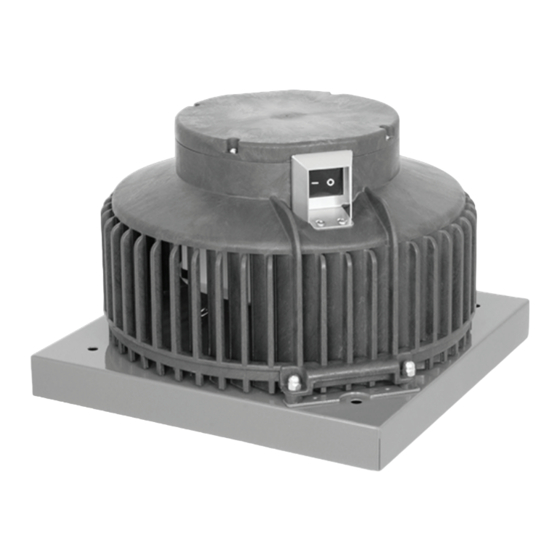

• 1 x Montage- und Betriebsanleitung Produkt- und Leistungsbeschreibung Der ruck Dachventilator DHA...EC CP mit Konstantdruckregelung wird in Lüftungsanlagen zur Konstant- haltung des Druckniveaus eingesetzt. Die Konstantdruckregelung ist im Lüftergehäuse integriert. Sie regelt die Ventilatordrehzahl so, dass der eingestellte Soll-Differenzdruck erreicht und konstant gehalten wird. -
Seite 8: Transport Und Lagerung
Deutsch Transport und Lagerung Transport und Lagerung sind nur von Fachpersonal unter Beachtung der Montage- und Betriebsanleitung und der gültigen Vorschriften auszuführen. Folgende Punkte sind zu beachten und zu befolgen: • Die Lieferung laut Lieferschein ist auf Richtigkeit, Vollständigkeit und Schäden zu überprüfen. Fehl- mengen oder Transportschäden sind schriftlich vom Transporteur bestätigen zu lassen. -
Seite 9: Elektrischer Anschluss
X9, X10 Potentialfreier Kontakt Sollwert Nacht 10-990 Pa (Sollwert erreicht). = 1A . Druck + Druckmessanschlüsse für Schlauch, U = 24V innen 3-6 mm Durchmesser. X3, X4 Offen: Tagbetrieb . Druck - Druckmessanschlüsse für Schlauch, Geschl.: Nachtbetrieb innen 3-6 mm Durchmesser. www.ruck.eu... -
Seite 10: Inbetriebnahme
Deutsch An die Klemmen X3 und X4 bzw. X5 und X6 darf nur ein potentialfreier Kontakt angeschlossen werden. Das Anlegen einer Fremdspannung kann die Regelung zerstören. Es sind die Vorschriften für Schutzkleinspannung zu beachten. Der maximale Druck in einer Lüftungsanlage darf 5000 Pa nicht überschreiten. Eine Zerstörung der Regelung wäre die Folge. -
Seite 11: Betrieb Mit Bedienteil
Anschließend drücken Sie die „Mode - Taste“ 2 sec 7 POLSKI (M) für mindestens 2 sec Die Parameter wer- den abgespeichert und das Menü verlassen. Das Display wechselt in die Betriebsanzeige. bei eingesschalteter Regelung oder bei ausgesschalteter Regelung www.ruck.eu... -
Seite 12: Menü Funktionen
Deutsch 9.2.2. Menü Funktionen (siehe Abb. 5) Status EIN / AUS Ein-/Ausschalten des Gerätes am Bedienteil. Durch Betätigen der Taste EIN/AUS (1) wird das Gerät ein- oder ausgeschaltet. Im Display erscheint nun die Betriebsanzeige des Gerätes, mit den aktuellen Werten! Betriebsanzeige ... -
Seite 13: Instandhaltung Und Instandsetzung
Wartung, Störungsbehebung und Reinigung dürfen nur von Fachpersonal unter Beachtung dieser Montage- und Betriebsanleitung und den gültigen Vorschriften ausgeführt werden. ruck Geräte erfordern bei ordnungsgemäßem Betrieb nur geringen Wartungsaufwand. Nachfolgende Arbeiten, unter Beachtung der Sicherheits- und Arbeitsschutzvorschriften, sind in regelmäßigen Intervallen auszuführen: •... -
Seite 14: Fehlersuche Und Fehlerbehebung
Längeren Druckmessschlauch an Kein Regelverhal- ten! einer geeigneten Stelle im Lüftungs- kanal anbringen 14. Technische Daten Technische Daten Gerätetyp DHA 190 EC CP 20 DHA 220 EC CP 20 DHA 250 EC CP 20 129642 129688 129702 Länge Breite Höhe... -
Seite 15: Schaltpläne
Deutsch Daten gemäß ErP Richtlinie laut EU-Verordnung 327/2011 Gerätetyp DHA 190 EC CP 20 DHA 220 EC CP 20 DHA 250 EC CP 20 129642 129688 129702 ID-Nummer ErP-Konform 2015 ** 2015 ** 2015 Gesamteffizienz η 58,9 Messkategorie statisch Effizienzkategorie... - Seite 16 Beurteilungen und Prüfungen. Es ist zu beachten, dass unsere Produkte einem natürlichen Verschleiß- und Alterungs- prozess unterliegen. Alle Rechte bei der ruck Ventilatoren GmbH, auch für den Fall von Schutzrechtsanmel- dungen. Jede Verfügungsbefugnis, wie Kopie- und Wei- tergaberecht, liegt bei uns.
