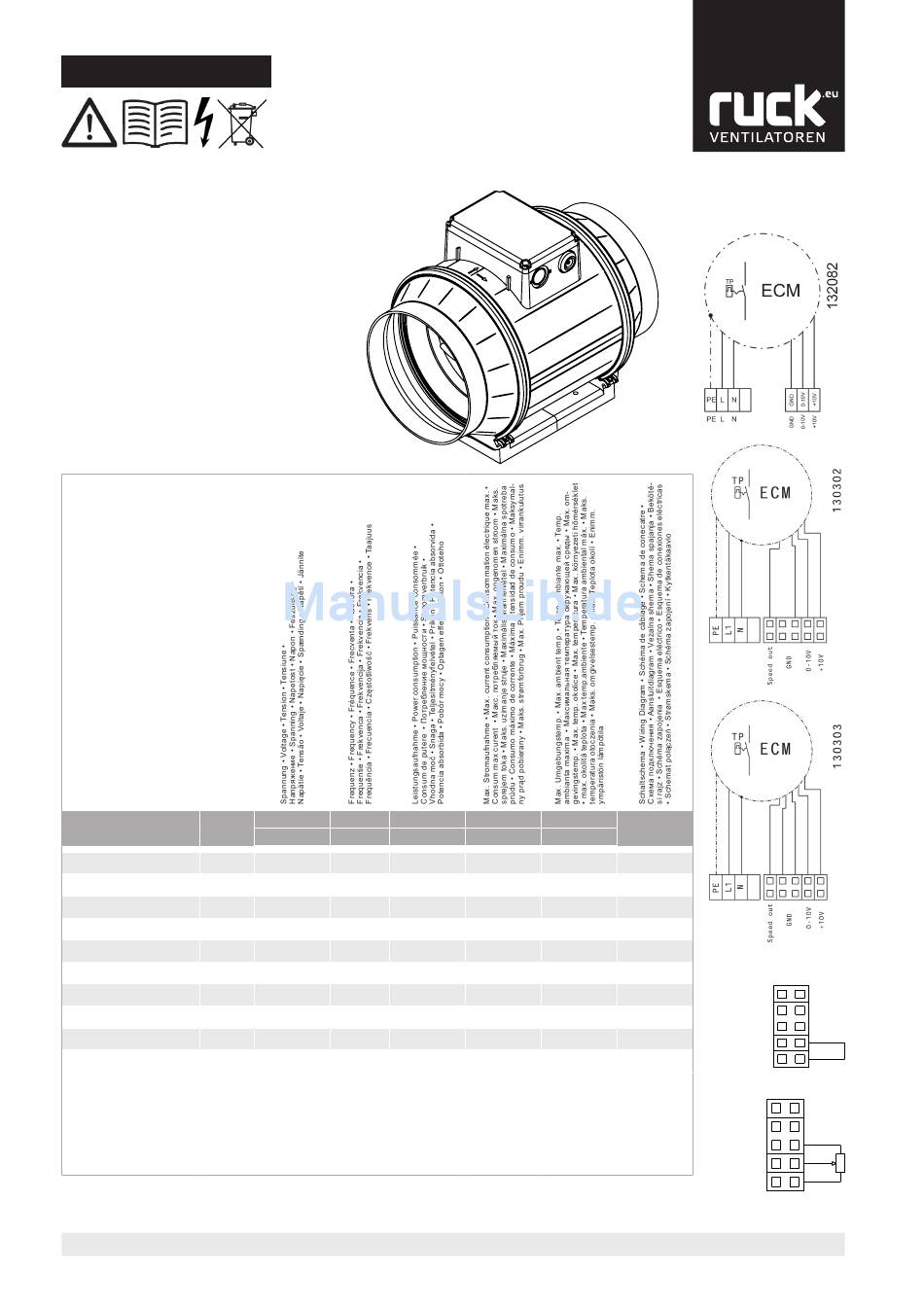

Assembly Instruction
EM...EC
ID
EM 150L EC 01
128588
EM 160L EC 01
128586
EM 200 EC 01
130561
EM 250 EC 01
128954
EM 250 EC 02
130491
EM 280 EC 01
130701
EM 315 EC 01
130708
EM 355 EC 01
130712
EM 355 EC 02
133666
EM 400 EC 01
133668
Drehzahlregelung über 0-10V DC Eingang
Speed control over 0-10V DC input
Pегулирование скорости вращения - вход 0-10B DC
Änderungen vorbehalten • Modification reserved • Sous réserve de modifications • Sub rezerva modificarilor •
Компания оставляет за собой право вносить изменения без предварительного уведомления. • Wijzigingen voorbehouden •
Pridržujemo si pravico do sprememb. • Zadržano pravo izmjena • Változtatások joga fenntartva • Zmeny sú vyhradené • Modificação reservada •
Reservado el derecho de modificaciones • Zmiany zastrzeżone • Med forbehold for ændringer• Změny vyhrazeny • Oikeus muutoksiin pidätetään
ruck Ventilatoren GmbH
Max-Planck-Str. 5
marus_pb_10 print 19.04.2018

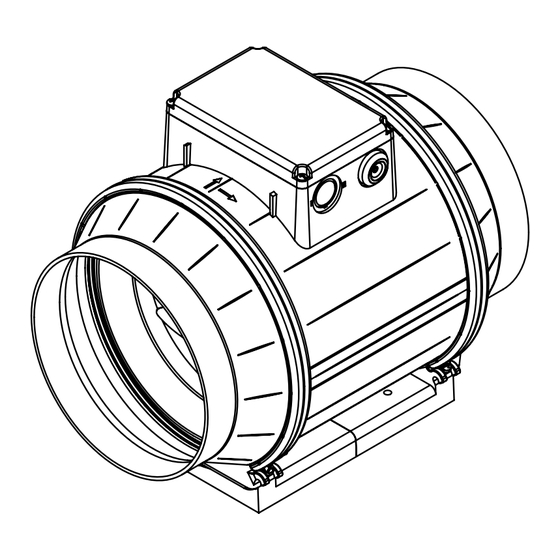

Rohrventilator • Tube Fan • Ventilateur pour gaines circu-
laires • Ventilator de tubulatura • Канальный вентилятор в
круглом корпусе • Buisventilator • Cevni ventilator • Cijevni
ventilator • Csőventilátor • Potrubný ventilátor • Ventilador
in line • Ventilador de tubo • Wentylator rurowy • Rørventi-
lator • Ventilátor do potrubí • Putkipuhallin
U
f
P
[V]
[Hz]
[W]
230V ~
50
67
230V ~
50
73
230V ~
50
121
230V ~
50
179
230V ~
50
304
230V ~
50
267
230V ~
50
282
230V ~
50
261
230V ~
50
731
230V ~
50
729
D-97944 Boxberg-Windischbuch
t
I
max
A
[A]
[°C]
0,6
45
0,7
45
1,0
45
1,5
45
2,1
45
1,9
45
2,0
45
1,8
35
3,4
60
3,4
60
Tel. +49 (0)7930 9211-0
Fax. +49 (0)7930 9211-150
130302
130302
130302
130303
130303
max. Speed (RPM)
130303
130303
S p e e d o u t
130303
G N D
132082
0 - 1 0 V
132082
+ 1 0 V
Potentiometer
S p e e d o u t
G N D
0 - 1 0 V
+ 1 0 V
info@ruck.eu
www.ruck.eu
