AT�-Stromanschlüsse
AT�-Stromanschlüsse
(24-pol. EATXPWR und 4-pol. ATX12V)
Diese Anschlüsse dienen einer ATX-Stromversorgung. Die Stecker
der Stromversorgung können nur in eine Richtung in diese Anschlüsse
eingesteckt werden. Drücken Sie die Stecker richtig ausgerichtet ganz hinein,
bis sie einrasten.
•
•
•
•
•
I220GC

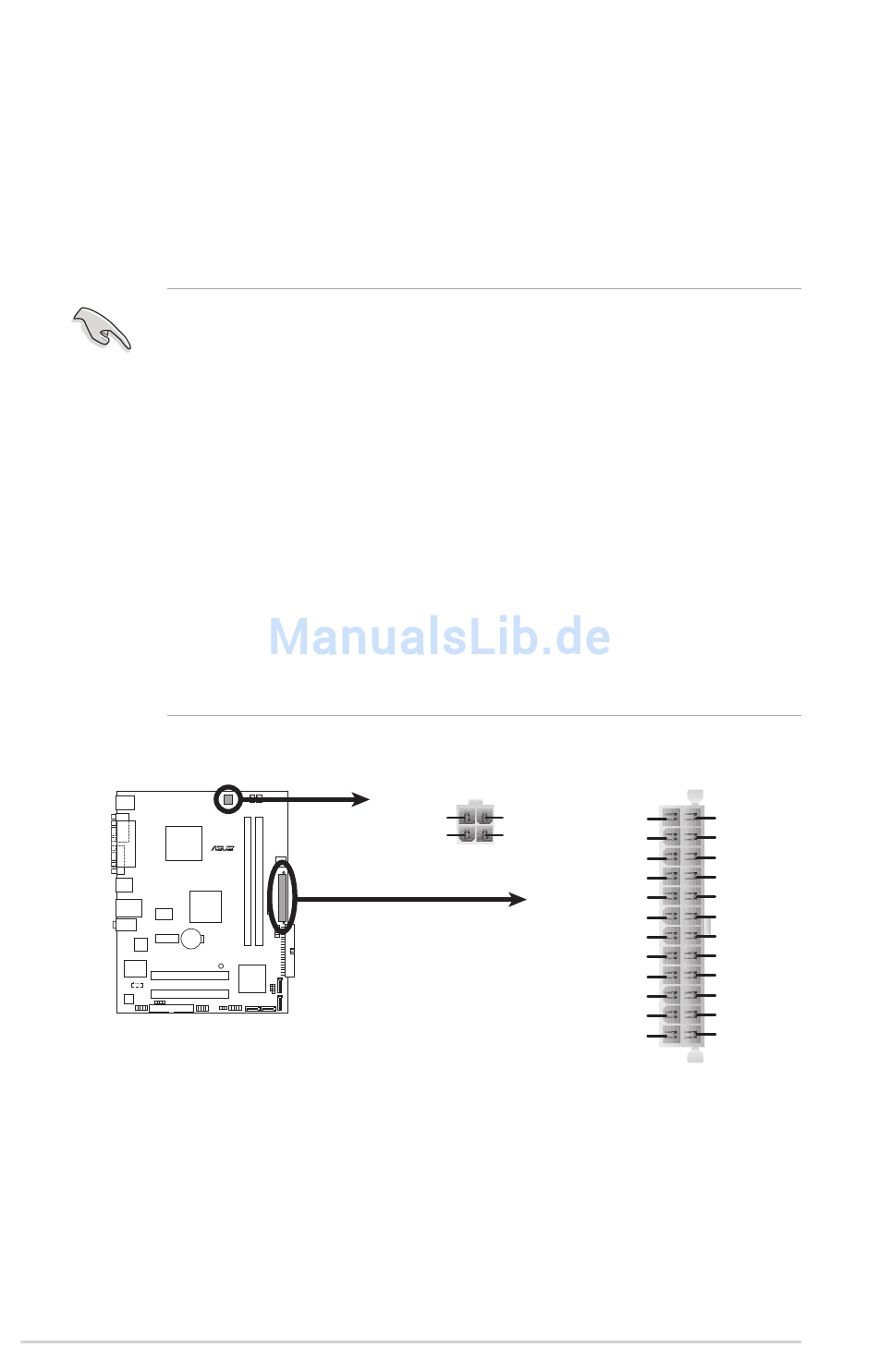

I220GC ATX-Stromanschluss
1-24
Es wird empfohlen, für ein komplett konfiguriertes System ein Netzteil zu
verwenden, welches die ATX 12 V-Spezifikation 2.0 (oder neuere Version)
unterstützt und mindestens eine Leistung von 400 W liefern kann.
Vergessen Sie nicht, den 4-pol. ATX +12 V Stromstecker anzuschließen.
Andernfalls lässt sich das System nicht starten.
Es wird empfohlen, ein Netzteil mit höherer Ausgangsleistung zu
verwenden, wenn Sie ein System mit mehreren stromverbrauchs-intensiven
Geräten einrichten. Wenn nicht genügend Leistung vorhanden ist, kann das
System instabil oder möglicherweise gar nicht erst gestartet werden.
Wenn Sie sich über die Mindeststromanforderungen Ihres Systems nicht
sicher sind, hilft Ihnen evtl. der Recommended Power Supply Wattage
Calculator unter http://support.asus.com/PowerSupplyCalculator/
PSCalculator.aspx?SLanguage=en-us.
Das mit den ATX 12V Spezifikationen 2.0 konforme Netzteil wurde geprüft,
um den Motherboard-Stromanforderungen zu genügen.
R
ATX12V
+12V DC
+12V DC
GND
GND
EATXPWR
+3 Volt
Erde
+12 Volt
+5 Volt
+12 Volt
+5 Volt
+5V Standby
+5 Volt
Power OK
-5 Volt
Erde
Erde
+5 Volt
Erde
Erde
Erde
+5 Volt
PSON#
Erde
Erde
+3 Volt
-12 Volt
+3 Volt
+3 Volt
