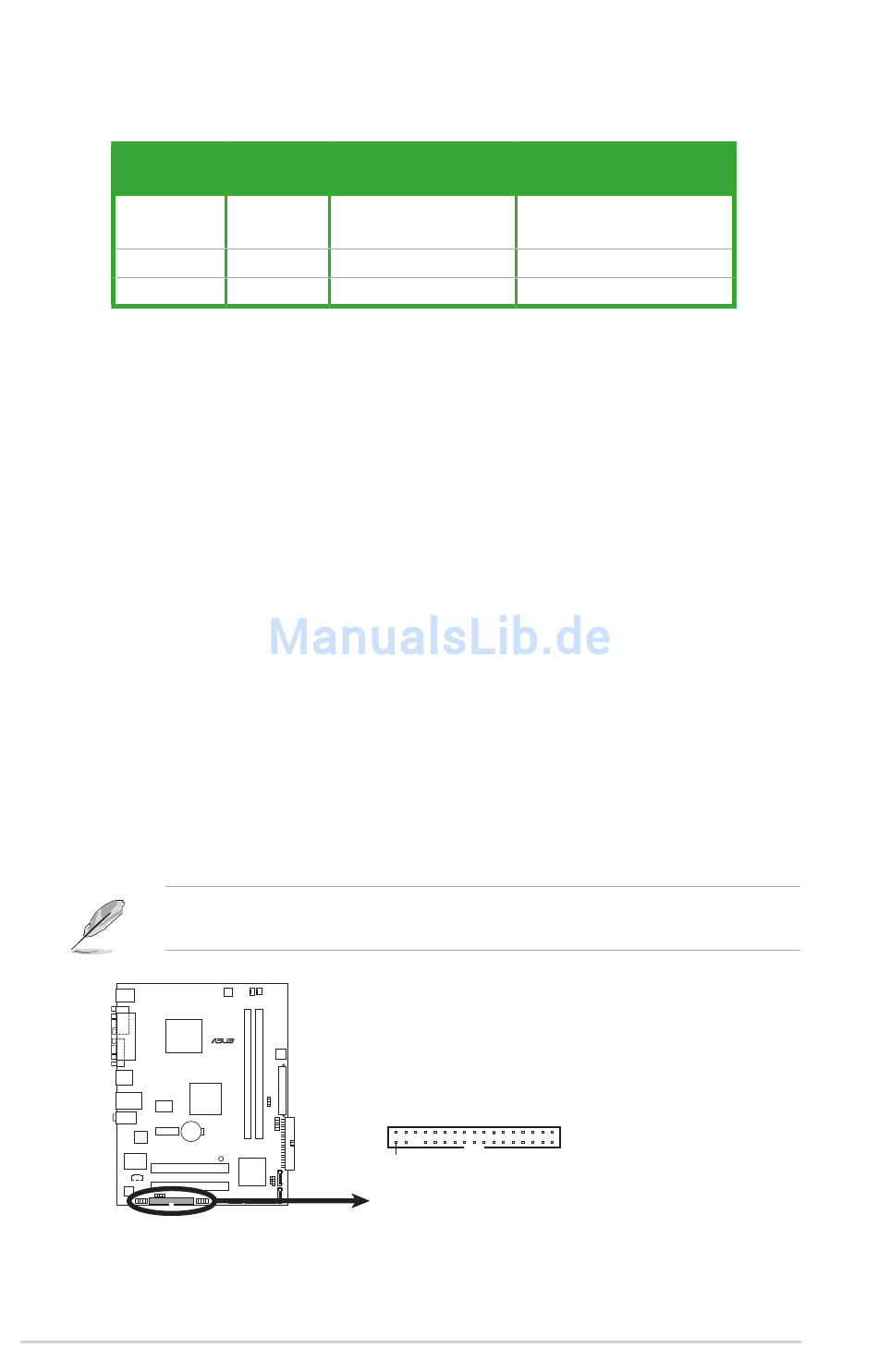

Audio 2-, 4-, oder 6-Kanalkonfiguration
Anschluss
Hellblau
Hellgrün
Rosa
7.
USB 2.0-Anschlüsse 1 und 2. Die zwei 4-pol. Universal Serial Bus (USB)-
Anschlüsse nehmen USB 2.0-Geräte auf.
8.
USB 2.0-Anschlüsse 3 und 4. Die zwei 4-pol. Universal Serial Bus (USB)-
Anschlüsse nehmen USB 2.0-Geräte auf.
9.
Video Graphics Adapter (VGA)-Anschluss. Dieser Anschluss ist für einen
VGA-Monitor oder andere VGA-kompatible Geräte gedacht.
10. Serielle Schnittstelle. Dieser 9-pol. COM1-Anschluss ist für Zeigegeräte
und andere serielle Geräte gedacht.
11. PS/2-Tastaturanschluss (lila). Hier können Sie eine PS/2-Tastatur
anschließen.
1.10.2
Interne Anschlüsse
1.
Diskettenlaufwerksanschluss (34-1 pol. FLOPPY)
Dieser Anschluss nimmt das beigelegte Diskettenlaufwerk (FDD)-Signalkabel auf.
Verbinden Sie ein Ende des Kabels mit diesem Anschluss und dann das andere
Ende mit dem Signalanschluss an der Rückseite des Diskettenlaufwerks.
Pol 5 entfällt am Anschluss, um eine falsche Kabelverbindung bei der
Verwendung eines FDD-Kabels mit bedecktem Pol 5 zu vermeiden.
I220GC
I220GC
1-20
Kopfhörer
2-Kanal
Line In
Hinterer
Lautsprecherausgang
Line Out
Front-Lautsprecher
Mic In
Mic In
R
Diskettenlaufwerksanschluss
4-Kanal
Hinterer
Lautsprecherausgang
Front-Lautsprecher
Bass/Mitte
FLOPPY
PIN1
HINWEIS: Richten Sie die rote Markierung
des Flachbandkabels auf PIN 1 aus.
6-Kanal
Kapitel 1: Produkteinführung
