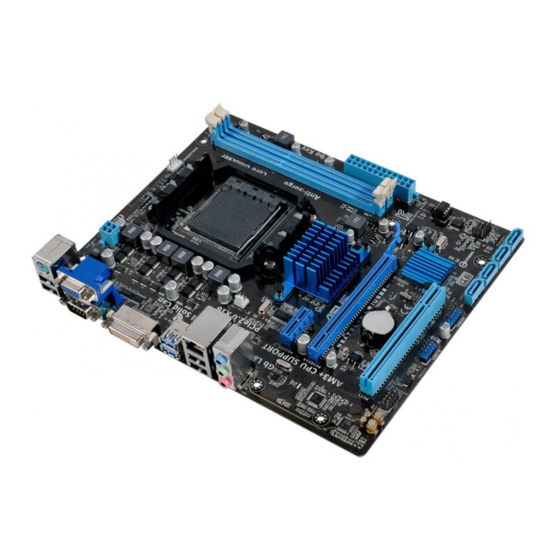

M5A78L-M/USB3

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Asus M5A78L-USB3

  • Seite 1 M5A78L-M/USB3...
  • Seite 2 ASUS genehmigte Reparaturen, Modifizierung oder Abwandlungen; oder (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS STELLT DIESES HANDBUCH “SO, WIE ES IST”, OHNE DIREKTE ODER INDIREKTE GARANTIEN, EINSCHLIESSLICH, JEDOCH NICHT BESCHRÄNKT AUF GARANTIEN ODER KLAUSELN DER VERKÄUFLICHKEIT ODER TAUGLICHKEIT FÜR EINEN BESTIMMTEN ZWECK,...
  • Seite 3: Inhaltsverzeichnis

    Kapitel 1: Produkteinführung Willkommen! ................. 1-1 Paketinhalt ..................1-1 Sonderfunktionen ................ 1-1 1.3.1 Leistungsmerkmale des Produkts ........1-1 1.3.2 Innovative ASUS-Funktionen .......... 1-3 Bevor Sie beginnen ..............1-5 Motherboard-Übersicht ............... 1-6 1.5.1 Ausrichtung ..............1-6 1.5.2 Schraubenlöcher ............. 1-6 1.5.3 Motherboard-Layout ............
  • Seite 4 Support DVD-Informationen .......... 1-28 Kapitel 2: BIOS-Informationen Verwalten und Aktualisieren des BIOS ........2-1 2.1.1 ASUS Update ..............2-1 2.1.2 ASUS EZ Flash 2 ............2-2 2.1.3 ASUS CrashFree BIOS 3 ..........2-3 BIOS-Setupprogramm ..............2-4 2.2.1 BIOS-Menübildschirm ............. 2-5 2.2.2 Menüleiste ...............
  • Seite 5 Anti Surge Support ............2-18 Boot-Menü .................. 2-19 2.6.1 Boot Device Priority ............2-19 2.6.2 Boot Settings Configuration .......... 2-19 2.6.3 Security ................. 2-20 Tools-Menü ................. 2-22 2.7.1 ASUS EZ Flash 2 ............2-22 2.7.2 ASUS O.C. Profile ............2-22 Exit-Menü ..................2-23...
  • Seite 6: Erklärungen

    Dieses Digitalgerät der Klasse B stimmt mit dem kanadischen ICES-003 überein. ASUS Recycling/Rücknahmeservices Das ASUS-Wiederverwertungs- und Rücknahmeprogramm basiert auf den Bestrebungen, die höchsten Standards zum Schutz der Umwelt anzuwenden. Wir glauben, das die Bereitstellung einer Lösung für unsere Kunden die Möglichkeit schafft, unsere Produkte, Batterien, andere Komponenten und ebenfalls das Verpackungsmaterial verantwortungsbewußt der Wiederverwertung zuzuführen.
  • Seite 7: Sicherheitsinformationen

    Reach Die rechtliche Rahmenbedingungen für REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter http://csr.asus.com/english/index.aspx. Werfen Sie das Motherboard NICHT in den normalen Hausmüll. Dieses Produkt wurde entwickelt, um ordnungsgemäß...
  • Seite 8: Über Dieses Handbuch

    Weitere Informationsquellen An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software- Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS-Hardware und Softwareprodukte. ASUS-Webseiten sind in den ASUS-Kontaktinformationen aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt sind.
  • Seite 9: M5A78L-M/Usb3 Spezifikationsübersicht

    ** Der CPU-Spezifikationen wegen, unterstützen AMD CPUs der ® Serie 100 und 200 bis zu DDR3 1066Mhz. Mit ASUS-Design unterstützt dieses Motherboard bis zu DDR3 1333MHz. *** Beim Übertakten könnten einige AMD CPUs eventuell nicht mit DDR3 DIMMs 1600 oder höherer Frequenz arbeiten.
  • Seite 10 ASUS Anti-Surge-Schutz ASUS Q-Fan ASUS AI Charger ASUS CrashFree BIOS 3 ASUS EZ Flash 2 ASUS MyLogo 2 ASUS C.P.R. (CPU Parameter Recall) Rücktafelanschlüsse 1 x PS/2-Kombianschluss für Tastatur/Maus 1 x HDMI-Anschluss 1 x D-Sub-Anschluss 1 x DVI-Anschluss 1 x Optischer S/PDIF-Ausgang 2 x USB 3.0-Anschlüsse...
  • Seite 11: Kapitel 1: Produkteinführung

    Kapitel 1 Produkteinführung Willkommen! Vielen Dank für den Kauf eines ASUS M5A78L-M/USB3 Motherboards! ® Eine Vielzahl von neuen Funktionen und neuesten Technologien sind in dieses Motherboard integriert und machen es zu einem weiteren hervorragenden Produkt in der langen Reihe der ASUS Qualitäts-Motherboards!
  • Seite 12: Hypertransport™ 3.0-Unterstützung

    AMD Cool ‘n’ Quiet-Technologie Dieses Motherboard unterstützt die AMD Cool ʻnʼ Quiet!™-Technologie, welche den Systembetrieb überwacht und die CPU-Spannung/Frequenz für eine leise sowie kühle Betriebsumgebung automatisch anpasst. HyperTransport™ 3.0-Unterstützung HyperTransport™ 3.0-Technologie bietet 2.6-Fache Bandbreite gegenüber HT1.0, was die Systemeffizienz zugunsten geschmeidigem und schnellerem Rechenumfeld verbessert.
  • Seite 13: Innovative Asus-Funktionen

    Systembelastung erkennt und den Stromverbrauch in Echtzeit regelt. ASUS Turbo Key Mit ASUS Turbo Key können Sie den Stromtaste des PCs in eine Übertaktungstaste verwandeln. Nach der einfachen Einrichtung kann Turbo Key die Systemleistung erhöhen, ohne dafür die Arbeit oder das Spiel unterbrechen zu müssen—einfach mit nur einen Fingerdruck!
  • Seite 14: Bereit Für Erp

    Europäischen Union, welche Anforderungen an Produkte und deren Energieeffizienz im Kontrast zu deren Energieverbrauch stellt. Dies entspricht dem Wunsch von ASUS, seine Produkte und deren Verpackung umweltbewusst und wiederverwertbar zu gestalten, um die Sicherheit der Kunden zu garantieren und den Einfluss auf die Umwelt so gering wie möglich zu halten.
  • Seite 15: Bevor Sie Beginnen

    Erinnerung, dass Sie das System ausschalten und das Netzkabel ausstecken müssen, bevor Sie eine Komponente von dem Motherboard entfernen oder hinzufügen. Die nachstehende Abbildung zeigt die Position der Onboard-LED an. SB_PWR M5A78L-M/USB3 Standby Power Powered Off M5A78L-M/USB3 Onboard LED ASUS M5A78L-M/USB3...
  • Seite 16: Motherboard-Übersicht

    Motherboard-Übersicht 1.5.1 Ausrichtung Beim Installieren des Motherboards müssen Sie es richtig ausgerichtet ins Computergehäuse einfügen. Die Kante mit den externen Anschlüssen zeigt zur Rückseite des Computergehäuses, wie es unten abgebildet ist. 1.5.2 Schraubenlöcher Stecken Sie acht (8) Schrauben in die eingekreisten Löcher, um das Motherboard am Gehäuse zu befestigen.
  • Seite 17: Motherboard-Layout

    DDR3 DIMM-Steckplätze 1-11 USB-Anschlüsse (10-1 pol. USB78, USB910, 1-26 USB1112) Serieller Anschluss (10-1 pol. COM1) 1-27 Digitaler Audioanschluss (4-1 pol. 1-26 SPDIF_OUT) LPT-Anschluss (26-1 pol. LPT ) 1-22 Fronttafelaudioanschluss (10-1 pol. AAFP) 1-22 Serial ATA-Anschlüsse (7-pol. SATA3G_1~6) 1-24 ASUS M5A78L-M/USB3...
  • Seite 18: Zentralverarbeitungseinheit (Cpu)

    Right Zentralverarbeitungseinheit (CPU) Das Motherboard ist mit einem AM3+-Sockel für FX™ / Phenom™ II / Athlon™ II / Sempron™-Prozessoren der 100-Serie ausgestattet. Die Pole der AM3+-Sockel sind anders ausgerichtet als die der AM2+/AM2 Sockel. Vergewissern Sie sich, dass die CPU, die Sie verwenden, für den AM3+-Sockel entworfen wurde.
  • Seite 19 Informationen auch auf Abschnitt 1.6.2 Installieren von Kühlkörper und Lüfter beziehen. Verbinden Sie das CPU-Lüfterkabel mit dem CPU_FAN-Anschluss auf dem Motherboard. CPU_FAN M5A78L-M/USB3 M5A78L-M/USB3 CPU fan connector Vergessen Sie NICHT, den CPU-Lüfteranschluss anzuschließen! Ansonsten können u.U. Hardwareüberwachungsfehler auftreten. ASUS M5A78L-M/USB3...
  • Seite 20: Installieren Von Cpu-Kühlkörper Und Lüfter

    1.6.2 Installieren von CPU-Kühlkörper und Lüfter Vergewissern Sie sich, dass Sie nur eine von AMD zertifizierte Kühlkörper-Lüfter-Gruppe verwenden. So installieren Sie den CPU-Kühlkörper und -Lüfter. Stellen Sie den Kühlkörper auf die installierte CPU. Stellen Sie dabei sicher, dass der Kühlkörper richtig auf dem Befestigungsmodul aufsitzt. •...
  • Seite 21: Systemspeicher

    DIMM, der Kerbung wegen aber nicht auf ein DDR2 DIMM-Anschluss montierbar. DDR3- Module wurden für bessere Leistungen bei niedrigem Energieverbrauch entwickelt. Die nachstehende Abbildung zeigt die Position der Steckplätze an: Kanal Steckplätze Kanal A DIMM_A1 und DIMM_A2 Kanal B DIMM_B1 und DIMM_B2 M5A78L-M/USB3 M5A78L-M/USB3 240-pin DDR3 DIMM sockets ASUS M5A78L-M/USB3 1-11...
  • Seite 22: Speicherkonfigurationen

    • Der CPU-Spezifikationen wegen können AMD CPUs der Serie 100 und 200 mit bis zu ® DDR3 1066MHz arbeiten. Mit ASUS Design kann dieses Motherboard mit bis zu DDR3 1333MHz betrieben werden. • Beim übertakten unterstützen einige AMD CPU-Modelle keine DDR3 DIMMs mit 1600MHz oder höher.
  • Seite 23 • • Super WA160UX6G9 6GB(3 x 2GB) DS - • Talent Elixir M2Y2G64CB8HA9N-DG(XMP) DS - • • Mushkin 998659(XMP) 6GB(3 x 2GB) DS - 9-9-9-24 • PATRIOT PGS34G1600LLKA 4GB(2 x 2GB) DS - 7-7-7-20 1.7V • • ASUS M5A78L-M/USB3 1-13...
  • Seite 24 DDR3-1333MHz DIMM-Sockel- unterstützung Chip- Anbieter Artikelnummer Größe Chip Nr. Takt Spannng (Optional) Marke AD30908C8D-151C A-Data AD31333001GOU A-Data • • • E0906 A-Data AD31333G001GOU 3GB(3 x 1GB) SS 8-8-8-24 1.65-1.85V • • • AD30908C8D-151C A-Data AD31333002GOU DS A-Data • • • E0903 A-Data AD31333G002GMU...
  • Seite 25 8-8-8-24 1.5V • • • TAKEMS TMS2GB364D082-138EW DS - 8-8-8-24 1.5V • • • UMAX E41302GP0-73BDB DS UMAX U2S24D30TP-13 • • V-Color TD2G16C9-Z8 DS HYNIX H5TQ1G83AFP • • • WINTEC 3WVS31333-2G-CNR DS AMPO AM3420803-13H • • • ASUS M5A78L-M/USB3 1-15...
  • Seite 26 • Der CPU-Spezifikationen wegen, unterstützen AMD -Prozessoren der Serie 100 und ® 200 nur bis zu DDR3 1066MHz. Mit ASUS Design kann dieses Motherboard mit DDR3 1333MHz arbeiten. • Beim Übertakten könnten einige AMD CPUs eventuell nicht mit DDR3 1600 DIMMs oder höherer Frequenz arbeiten.
  • Seite 27: Installieren Eines Dimms

    Drücken Sie die Haltebügel gleichzeitig nach außen, um den DIMM-Steckplatz zu entriegeln. Halten Sie das DIMM-Modul beim Drücken der Haltebügel leicht mit Ihren Fingern fest. Das DIMM-Modul könnte plötzlich herausspringen und beschädigt werden. DIMM-Kerbe Entfernen Sie das DIMM-Modul vom Steckplatz. ASUS M5A78L-M/USB3 1-17...
  • Seite 28: Erweiterungssteckplätze

    Erweiterungssteckplätze Später wollen Sie eventuell Erweiterungskarten installieren. Folgende Unterabschnitte beschreiben diese Steckplätze und die von ihnen unterstützen Erweiterungskarten. Das Netzkabel muss unbedingt vor der Installation oder dem Entfernen der Erweiterungskarten ausgesteckt werden. Ansonsten können Sie sich verletzen und die Motherboardkomponenten beschädigen. 1.8.1 Installieren einer Erweiterungskarte So installieren Sie eine Erweiterungskarte:...
  • Seite 29: Jumper

    • Sie müssen das RTC nicht löschen, wenn das System wegen Übertaktung hängt. Verwenden Sie die C.P.R. (CPU Parameter Recall)-Funktion, wenn ein Systemfehler wegen Übertaktung auftritt. Sie müssen nur das System ausschalten und neu starten, das BIOS stellt automatisch die Standardwerte für die Parametereinstellungen wieder her. ASUS M5A78L-M/USB3 1-19...
  • Seite 30: Anschlüsse

    1.10 Anschlüsse 1.10.1 Rücktafelanschlüsse 5 6 7 8 PS/2-Kombianschluss für Tastatur/Maus. Dieser Anschluss ist für eine PS/2 Tastatur/Maus. Optischer S/PDIF-Ausgang. Dieser Anschluss verbindet über ein optisches S/PDIF- Kabel mit externen Audiogeräten. Video Graphics Adapter (VGA)-Anschluss. Dieser 15-pol. Anschluss ist für einen VGA-Monitor oder andere VGA-kompatible Geräte gedacht.
  • Seite 31 HDMI-Anschluss. Dies ist High-Definition Multimedia Interface (HDMI)-Anschluss und ist kompatibel mit HDCP, um die Wiedergabe von HD DVD, Blu-Ray und anderen geschützten Inhalten zu ermöglichen. USB 2.0-Anschlüsse 5 und 6. Die zwei 4-pol. Universal Serial Bus (USB)-Anschlüsse nehmen USB 2.0-Geräte auf. ASUS M5A78L-M/USB3 1-21...
  • Seite 32: Interne Anschlüsse

    1.10.2 Interne Anschlüsse Fronttafelaudioanschluss (10-1 pol. AAFP) Dieser Anschluss dient zum Verbinden eines Fronttafel-Audio E/A-Moduls, das an der Fronttafel des Computers befestigt wird und entweder HD Audio oder den herkömmlichen AC ‘97 Audiostandard unterstützt. Verbinden Sie das Ende des Fronttafel-Audiokabels mit diesem Anschluss. AAFP PIN 1 PIN 1...
  • Seite 33 Sie ein System mit vielen stromverbrauchenden Geräten einrichten. Das System wird möglicherweise instabil oder kann nicht booten, wenn die Stromversorgung nicht ausreicht. • Wenn Sie sich über die Mindeststromanforderungen Ihres Systems nicht sicher sind, hilft Ihnen evtl. der Leistungsrechner unter http://support.asus.com/PowerSupplyCalculator/PSCalculator.aspx?SLanguage=de-de. ASUS M5A78L-M/USB3 1-23...
  • Seite 34 Serial ATA-Anschlüsse (7-pol. SATA3G_1~6) Diese Anschlüsse sind für die Serial ATA-Signalkabel von Serial ATA 3Gb/s-Festplatten und optischen Laufwerken vorgesehen. Serial ATA 3Gb/s ist rückwärts kompatibel mit Serial ATA 1.5 Gb/s-Spezifikationen. Die Datenübertragungsrate von Serial ATA 3Gb/s ist schneller als das normale parallele ATA mit 133 MB/s (Ultra DMA/133). Falls Sie Serial ATA-Festplattenlaufwerke anschließen, können Sie mit dem integrierten Chipsatz eine RAID 0, RAID 1 oder RAID 10-Konfiguration erstellen.
  • Seite 35 • ATX Stromschalter/Soft-Aus-Schalter (2-pol. PWRSW) Dieser 2-pol. Anschluss wird mit dem Systemstromschalter verbunden. • Reset-Schalter (2-pol. RESET) Verbinden Sie diesen 2-pol. Anschluss mit einem am Gehäuse befestigten Reset- Schalter, um das System ohne Ausschalten neu zu starten. ASUS M5A78L-M/USB3 1-25...
  • Seite 36 USB-Anschlüsse (10-1 pol. USB78, USB910, USB1112) Diese Anschlüsse dienen den USB 2.0-Modulen. Verbinden Sie das USB-Modulkabel mit einem dieser Anschlüsse und befestigen Sie das Modul anschließend an einer Steckplatzaussparung an der Rückseite des Computergehäuses. Diese USB- Anschlüsse entsprechen der USB 2.0-Spezifikation, welche Verbindungen mit einer Geschwindigkeit von bis zu 480 Mbps ermöglicht.
  • Seite 37 Belüftung innerhalb des Systems kann die Motherboard-Komponenten beschädigen. Dies sind keine Jumper! Setzen Sie KEINE Jumpersteckbrücke auf die Lüfteranschlüsse! Nur der 4-pol. CPU-Lüfter unterstützt die ASUS Q-Fan-Funktion. Serieller Anschluss (10-1 pol. COM1) Dieser Anschluss ist für ein serielles (COM-) Modul gedacht. Verbinden Sie das serielle Anschlussmodulkabel mit diesem Sockel und befestigen Sie das Modul anschließend...
  • Seite 38: Software-Unterstützung

    Ausführen der Support-DVD Legen Sie die Support-DVD in das optische Laufwerk. Die DVD ladet automatisch das Sonderunktionsfenster mit den Sonderfunktionen des ASUS Motherboards, wenn Autorun auf ihrem Computer aktiviert ist. Klicken Sie auf die Auswahl Drivers, Utilities, Make Disk, Manual und Contact, um die Untermenüs anzuzeigen.
  • Seite 39: Kapitel 2: Bios-Informationen

    Wählen Sie die Option BIOS über das Internet aktualisieren aus dem Pulldown- Menü und klicken dann auf Weiter. Wählen Sie den Ihnen am nächsten gelegenen ASUS FTP-Ort aus, um starken Netzwerkverkehr zu vermeiden, oder klicken Sie auf Automatische Auswahl. Klicken Sie auf Weiter.
  • Seite 40: Asus Ez Flash 2

    ASUS EZ Flash 2 ermöglicht Ihnen die BIOS-Aktualisierung durchzuführen, ohne auf ein Betriebssystem basierendes Hilfsmittel angewiesen zu sein. Bevor Sie das Programm benutzen, laden Sie sich die neuste BIOS-Datei von der ASUS- Webseite unter www.asus.com herunter. So aktualisieren Sie das BIOS über EZ Flash 2:...
  • Seite 41: Asus Crashfree Bios 3

    Motherboard Support-DVD oder einen USB-Datenträger mit der aktuellen BIOS-Datei aktualisieren. • Bevor Sie das Programm starten, sollten Sie den BIOS-Dateinamen auf dem Wechseldatenträger zu MA78LMU.ROM umbenennen. • Sie können die aktuellste BIOS-Datei von der ASUS-Webseite unter www.asus.com herunterladen. BIOS wiederherstellen So stellen Sie das BIOS wieder her Schalten Sie das System ein.
  • Seite 42: Bios-Setupprogramm

    • Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite unter www.asus.com, um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen. Kapitel 2: BIOS-Informationen...
  • Seite 43: Bios-Menübildschirm

    2.2.3 Navigationstasten In der unteren rechten Ecke eines Menübildschirms werden Navigationstasten für das jeweilige Menü angezeigt. Verwenden Sie diese Navigationstasten, um Elemente im Menü auszuwählen und die Einstellungen zu ändern. Manche Navigationstasten sind von Bildschirm zu Bildschirm verschieden. ASUS M5A78L-M/USB3...
  • Seite 44: Menüelemente

    2.2.4 Menüelemente Wenn ein Element auf der Menüleiste markiert ist, werden die speziellen Elemente für dieses Menü angezeigt. Wenn Sie z.B. Main gewählt haben, werden die Elemente des Main-Menüs angezeigt. Die anderen Elemente (Advanced, Power, Boot, Tools und Exit) auf der Menüleiste haben ihre eigenen Menüelemente.
  • Seite 45: Main-Menü

    BIOS automatisch einen passenden Typ für das SATA-Laufwerk. Wählen Sie [CDROM], wenn Sie ein CD-ROM-Laufwerk konfigurieren. Wählen Sie [ARMD] (ATAPI Removable Media Device), wenn Ihr Gerät ein ZIP-, LS-120- oder MO-Laufwerk ist. Konfigurationsoptionen: [Not Installed] [Auto] [CDROM] [ARMD] Dieses Element erscheint nur in den SATA5/6-Menüs. ASUS M5A78L-M/USB3...
  • Seite 46: Sata Configuration

    LBA/Large Mode [Auto] Hier können Sie den LBA-Modus aktivieren oder deaktivieren. Wenn Ihr Gerät den LBA-Modus unterstützt und das Gerät nicht zuvor unter deaktiviertem LBA-Modus formatiert wurde, dann wählen Sie bitte [Auto], um den LBA-Modus zu aktivieren. Konfigurationsoptionen: [Disabled] [Auto] Block (Multi-Sector Transfer) Mode [Auto] Hier können Sie die Multi-Sektorenübertragungen aktivieren oder deaktivieren.
  • Seite 47: System Information

    Elemente in diesem Menü werden von BIOS automatisch ermittelt. BIOS Information Das Element zeigt die automatisch ermittelten Informationen zum BIOS an. Processor Das Element zeigt die automatisch ermittelte CPU-Spezifikation an. System Memory Das Element zeigt die automatisch ermittelten Informationen zum Arbeitsspeicher an. ASUS M5A78L-M/USB3...
  • Seite 48: Advanced-Menü

    Advanced-Menü Die Elemente im Advanced-Menü gestatten Ihnen, die Einstellung für die CPU und anderer Systemgeräte zu ändern. Beim Einstellen der Elemente im Advanced-Menü ist Vorsicht geboten. Falsche Werte können zu einer Systemfunktionsstörung führen. M5A78L-M/USB3 BIOS Setup Version 0201 Main Advanced Power Boot Tools...
  • Seite 49: Loadline Calibration [Auto]

    Bestimmt die HT-Überspannung. Die Werte liegen zwischen 1.20000V und 1.38000V in 0.01000V-Schritten. Benutzen Sie die Tasten <+> / <->, um Werte einzugeben. Konfigurationsoptionen: [Auto] [Max. = 1.38000V] [Min. = 1.20000V] Memory Clock Mode [Auto] Hier können Sie den Speichertaktmodus einstellen. Konfigurationsoptionen: [Auto] [Manual] ASUS M5A78L-M/USB3 2-11...
  • Seite 50: Dram Timing Configuration

    Folgendes Element erscheint nur, wenn Memory Clock Mode zu [Manual] gesetzt wurde. Memory Clock Speed [400MHz] Bestimmt die Programmiermethode der Speichertaktfrequenz. Konfigurationsoptionen: [400MHz] [533MHz] [667MHz] [800MHz] DRAM Timing Configuration Die Konfigurationsoptionen einiger der folgenden Elemente sind von den im System installierten DIMMs abhängig.
  • Seite 51: Cpu Configuration

    Die Aktivierung dieses Elements ermöglicht dem System einen vollen CPU- Rechenleistungszugriff. Dennoch kann dies, je nach dem Übertaktungsvermögen Ihrer CPU, zu Systeminstabilitäten führen. Konfigurationsoptionen: [Enabled] [Disabled] Active CPU Cores [Auto] Hier können Sie einen Prozessorkern manuell Ein- oder Ausschalten. Konfigurationsoptionen: [Auto] [Manual] ASUS M5A78L-M/USB3 2-13...
  • Seite 52: Chipset

    2nd / 3rd / 4th / 6th / 8th Core [On] Folgende Elemente erscheinen nur, wenn Sie Active CPU Cores zu [Manual] setzen. Konfigurationsoptionen: [On] [Off] Value (All Cores) [-2%] Dieses Element erscheint nur, wenn Sie Advanced Clock Calibration zu [All Cores] setzen.
  • Seite 53: Onboard Device Configuration

    Aktiviert oder deaktiviert den integrierten LAN ControllerKonfigurationsoptionen: [Disabled] [Enabled] OnBoard LAN Boot ROM [Disabled] Aktiviert oder deaktiviert das integrierte Gigabit LAN Boot ROM. Konfigurationsoptionen: [Disabled] [Enabled] USB3.0 Controller [Enabled] Aktiviert oder deaktiviert den integrierten USB 3.0 Controller. Konfigurationsoptionen: [Disabled] [Enabled] ASUS M5A78L-M/USB3 2-15...
  • Seite 54: Pcipnp

    2.4.5 PCIPnP Die Elemente im PCI PnP-Menü gestatten Ihnen, die erweiterten Einstellungen für PCI/PnP- Geräte zu ändern. Hier können Sie die IRQ und DMA-Kanalressourcen für PCI/PnP- oder alte ISA-Geräte und den Speichergrößenblock für alte ISA-Geräte einstellen. Beim Einstellen der Elemente im PCI PnP-Menü ist Vorsicht geboten. Falsche Werte können u.U.
  • Seite 55: Power-Menü

    Power on From S5 By PME# [Disabled] Hier können Sie festlegen, ob PME ein Weckereignis erzeugen kann. Konfigurationsoptionen: [Disabled] [Enabled] Power on From S5 By Ring [Disabled] Hier können Sie festlegen, ob ein eingehender Anruf ein Weckereignis erzeugen kann. Konfigurationsoptionen: [Disabled] [Enabled] ASUS M5A78L-M/USB3 2-17...
  • Seite 56: Hw Monitor Configuration

    Die integrierte Hardware-Überwachung erkennt den Spannungsstatus automatisch über den integrierten Spannungsregler. CPU Q-Fan Function [Enabled] Hier können Sie die ASUS Q-Fan-Funktion zum automatischen Einstellen der CPU- Lüftergeschwindigkeiten für einen effizienteren Betrieb einstellen. Konfigurationsoptionen: [Disabled] [Enabled]. Folgendes Element wird nur angezeigt, wenn CPU Q-Fan Function zu [Enabled] gesetzt ist.
  • Seite 57: Boot-Menü

    (POST) ausgelassen werden. Das BIOS führt alle POST-Elemente aus, wenn [Disabled] gewählt wurde. Konfigurationsoptionen: [Disabled] [Enabled] Full Screen Logo [Enabled] Hier können Sie die Anzeige eines Vollbildschirm-Logos aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] Wählen Sie [Enabled] für dieses Element, um die ASUS MyLogo2™-Funktion zu verwenden. ASUS M5A78L-M/USB3 2-19...
  • Seite 58: Security

    AddOn ROM Display Mode [Force BIOS] Hier können Sie den Anzeigemodus für optionales ROM einstellen. Konfigurationsoptionen: [Force BIOS] [Keep Current] Bootup Num-Lock [On] Hier können Sie den Num-Lock-Status beim Systemstart festlegen. Konfigurationsoptionen: [Off] [On] Wait for ‘F1’ If Error [Enabled] Bei Einstellung auf [Enabled] wartet das System auf das Drücken der F1-Taste, wenn Fehler auftreten.
  • Seite 59: Change User Password

    Wählen Sie dieses Element, um das Benutzerkennwort zu löschen. Password Check [Setup] Wählen Sie [Setup], wenn ein Passwort vor dem BIOS-Zugriff abgefragt werden soll. Wählen Sie [Always], wenn ein Passwort beim Systemstart und Aufrufen von BIOS abgefragt werden soll. Konfigurationsoptionen: [Setup] [Always] ASUS M5A78L-M/USB3 2-21...
  • Seite 60: Tools-Menü

    2.7.1 ASUS EZ Flash 2 Hier können Sie ASUS EZ Flash 2 ausführen. Wenn Sie die <Eingabetaste> drücken, erscheint eine Bestätigungsnachricht. Wählen Sie mit der linken/rechten Pfeiltaste zwischen [Yes] oder [No] und drücken Sie die <Eingabetaste>, um Ihre Wahl zu bestätigen. Details siehe Abschnitt 2.1.2.
  • Seite 61: Exit-Menü

    Bei Wahl dieser Option oder Drücken der Taste <F5> erscheint ein Bestätigungsfenster. Wählen Sie OK, um die Standardwerte zu laden. Wählen Sie Exit & Save Changes oder ändern Sie andere Punkte, bevor Sie die Werte in das beständige RAM speichern. ASUS M5A78L-M/USB3 2-23...
  • Seite 62 2-24 Kapitel 2: BIOS-Informationen...
  • Seite 63: Asus Kontaktinformationen

    Telefon +1-510-739-3777 +1-510-608-4555 Webseite usa.asus.com Technische Unterstützung Telefon +1-812-282-2787 Support-Fax +1-812-284-0883 Online-Support support.asus.com ASUS COMPUTER GmbH (Deutschland und Österreich) Addresse Harkort Str. 21-23, D-40880 Ratingen, Deutschland +49-2102-959911 Webseite www.asus.de Online-Kontakt www.asus.de/sales Technische Unterstützung Telefon (Komponenten) +49-1805-010923* Telefon (System/Note/Eee/LCD) +49-1805-010920* Support-Fax...
