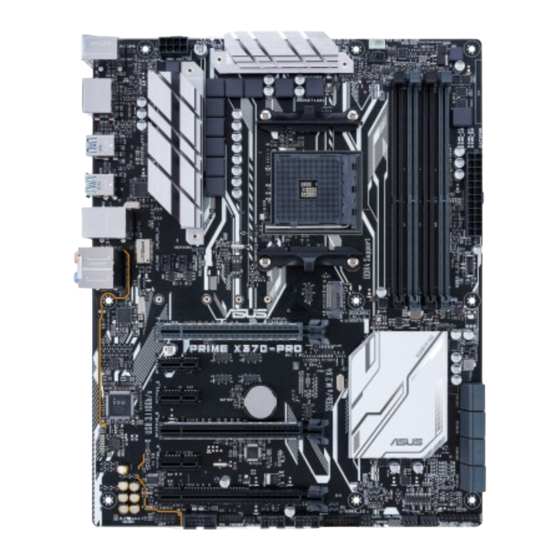

Asus PRIME X370-PRO Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Asus Anleitungen
  4. Mainboards
  5. PRIME X370-PRO
  6. Benutzerhandbuch

Asus PRIME X370-PRO Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

PRIME X370-PRO

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus PRIME X370-PRO

Inhaltszusammenfassung für Asus PRIME X370-PRO

  • Seite 1 PRIME X370-PRO...
  • Seite 2 Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation. Die Produktgarantie erlischt, wenn (1) das Produkt ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder geändert wird und wenn (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitsinformationen ................... v Über dieses Handbuch ....................vi PRIME X370-PRO Spezifikationsübersicht ............viii Verpackungsinhalt ....................xiii Installationswerkzeuge und Komponenten ............xiv Kapitel 1: Produkteinführung Motherboard-Übersicht ................1-1 1.1.1 Bevor Sie beginnen ..............1-1 1.1.2 Motherboard-Layout ..............1-2 1.1.3 Central Processing Unit (CPU) ........... 1-4 1.1.4...
  • Seite 4 USB Konfiguration..............3-21 3.6.9 AMD CBS .................. 3-21 Überwachungsmenü ................3-22 Boot Menü....................3-25 Tools-Menü ....................3-29 3.9.1 ASUS EZ Flash 3 Utility ............3-29 3.9.2 ASUS-Übertaktungsprofil ............3-29 3.9.3 ASUS SPD-Information ............. 3-29 3.10 Exit Menü ....................3-30 3.11 Aktualisieren des BIOS................

  • Seite 5: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 6: Über Dieses Handbuch

    Wo finden Sie weitere Information In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt und Software- Updates. ASUS Webseite Die ASUS Webseite (www.asus.com) enthält aktualisierte Informationen über ASUS Hardware und Softwareprodukte. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B.

  • Seite 7: Anmerkungen Zu Diesem Handbuch

    Anmerkungen zu diesem Handbuch Um sicherzustellen, dass Sie die richtigen Schritte ausführen, beachten Sie die folgenden Symbole, die in diesem Handbuch benutzt werden. GEFAHR/WARNUNG: Informationen zur Vermeidung von Verletzungen beim Versuch, eine Aufgabe abzuschließen. ACHTUNG: Informationen, um Schäden an den Komponenten zu vermeiden, beim Ausführen einer Aufgabe.

  • Seite 8: Prime X370-Pro Spezifikationsübersicht

    4 x DIMM, max. 64 GB DDR4 2400/2133 MHz, nicht-ECC, Speicher ungepufferter Speicher Dual-Kanal-Speicherarchitektur * Schauen Sie unter www.asus.com für die Liste qualifizierter Anbieter von Speichermodulen. Details finden Sie auf dieser Liste. ** Hyper DIMM-Unterstützung unterliegt den physikalischen Eigenschaften der einzelnen CPUs.
  • Seite 9 PRIME X370-PRO Spezifikationsübersicht Intel I211AT Gigabit LAN Realtek® S1220A 8-Kanal High Definition Audio CODEC - Audio-Abschirmung: Sorgt für präzise Analog-/Digital-Trennung und reduziert multilaterale Störungen erheblich - Fest zugeordnete PCB Audioebenen: Separate Ebenen für die linken und rechten Kanäle, um die Qualität der empfindlichen Audiosignale zu sichern - Hochwertige japanische Audio-Kondensatoren: bieten warmen, natürlichen...
  • Seite 10 ASUS SafeSlot - Schützen Sie Ihre Grafikkarte ASUS 5X Protection III - ASUS SafeSlot Core - Durch stabile Verlötung verstärkter PCIe - ASUS LANGuard - schützt das LAN vor Überspannung, Blitzschlägen und Entladungen statischer Elektrizität! - ASUS-Überspannungsschutz - Weltklasse entworfener Schutz...

  • Seite 11: Funktionen

    1 x Clear CMOS-Header 128 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI 3.0, WfM 2.0, SM BIOS 3.0, ACPI 6.1, Mehrsprachiges BIOS, ASUS EZ Flash 3, CrashFree BIOS BIOS 3, F11 EZ Tuning Assistent, F6 Qfan Kontrolle, F3 My Favorites, letztes Funktionen Änderungsprotokoll, F12 PrintScreen und ASUS DRAM SPD (Serial...
  • Seite 12 PRIME X370-PRO Spezifikationsübersicht Windows 10, 64-bit Unterstützte Betriebssysteme Formfaktor ATX Formfaktor: 12 Zoll x 9,6 Zoll (30,5 cm x 24,4 cm) • Spezifikationen können sich ohne vorherige Ankündigung ändern. • Besuchen Sie die ASUS-Webseite für das Software-Handbuch.

  • Seite 13: Verpackungsinhalt

    4 x Serielle ATA 6.0Gb/s Kabel ASUS PRIME X370-PRO Motherboard 1 x M.2-Schraubenpaket 1 x Q-Anschluss 1 x ASUS Q-Shield 1 x ASUS SLI HB BRIDGE (2-WAY-M) 1 x Benutzerhandbuch 1 x Support DVD • Sollten o.g. Artikel beschädigt oder nicht vorhanden sein, wenden Sie sich bitte an Ihren Händler.

  • Seite 14: Installationswerkzeuge Und Komponenten

    Installationswerkzeuge und Komponenten AMD AM4 CPU Mit AMD AM4 kompatibler CPU-Lüfter Philips (Kreuz)-Schraubenzieher PC Gehäuse SATA Festplattenlaufwerk DIMM 1 Tüte mit Schrauben Netzteil SATA optisches Laufwerk (optional) Grafikkarte Das Werkzeug und die Komponenten, in der Tabelle aufgelistet, sind nicht im Motherboard- Paket enthalten.

  • Seite 15: Kapitel 1: Produkteinführung

    Kapitel 1: Produkteinführung Produkteinführung Motherboard-Übersicht 1.1.1 Bevor Sie beginnen Beachten Sie bitte vor dem Installieren der Motherboard-Komponenten oder dem Ändern von Motherboard-Einstellungen folgende Vorsichtsmaßnahmen. • Ziehen Sie das Netzkabel aus der Steckdose heraus, bevor Sie eine Komponente anfassen. • Tragen Sie vor dem Anfassen von Komponenten eine geerdete Manschette, oder berühren Sie einen geerdeten Gegenstand bzw. einen Metallgegenstand wie z.B. das Netzteilgehäuse, damit die Komponenten nicht durch statische Elektrizität beschädigt werden. • Halten Sie Komponenten an den Rändern fest, damit Sie die ICs darauf nicht berühren. • Legen Sie eine deinstallierte Komponente immer auf eine geerdete Antistatik- Unterlage oder in die Originalverpackung der Komponente. • Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. ASUS PRIME X370-PRO...

  • Seite 16: Motherboard-Layout

    CPU_OPT DIGI +VRM HDMI_DP USB3_C7 USB3_5 USB3.1_E12 1143 AUDIO 128Mb BIOS 22110 2280 2260 2242 Intel ® I211AT PCIEX16_1 PRIME X370-PRO PCIEX1_1 AURA ® X370 PCIEX1_2 Super BATTERY PCIEX16_2 Realtek ® S1220A PCIEX1_3 PCIEX16_3 AAFP USB34 USB12 USB3_12 CHA_FAN2 W_PUMP+...

  • Seite 17: Ausstattungsinhalt

    1-17 5. AM4 Sockel 6. DDR4 DIMM-Steckplätze 7. USB 3.1 Anschluss (20-polig USB3.1_C1) 1-12 8. S erielle ATA 6 Gb/s Anschlüsse (7-polig SATA6G_12; SATA 6G_34; 1-10 SATA 6G_56; SATA 6G_78) 9. System Panel Connector (25-8 Pin PANEL) 1-15 10. RTC-RAM-Löschen-Jumper (2-polig CLRTC) 11. Thermal Sensor Anschlüsse (2-pol. T_SENSOR) 1-16 12. USB 3.0 Anschluss (20-1 polige USB3_12) 1-12 13. USB 2.0 Anschlüsse (10-1-polig USB12; USB34) 1-11 14. TPM Anschluss (14-1 polig TPM) 1-16 15. Serieller Anschluss (10-1-polig COM) 1-17 16. Frontblenden Audioanschluss (10-1-polig AAFP) 1-11 ASUS PRIME X370-PRO...

  • Seite 18: Central Processing Unit (Cpu)

    1.1.3 Central Processing Unit (CPU) Dieses Motherboard ist mit einem AM4 Sockel für AMD Ryzen™ / 7. Generation A-Serie / Athlon™ Prozessoren ausgestattet. PRIME X370-PRO PRIME X370-PRO CPU socket AM4 Der AM4 Sockel hat andere Pinbelegungen als die AM3+/FM2+/FM2 Sockel. Stellen Sie sicher, dass Sie eine CPU verwenden, die für den AM4 Sockel ausgelegt ist. Die CPU passt nur in einer Richtung hinein. Wenden Sie KEINE Gewalt an, um die CPU in den Sockel einzustecken, um ein Verbiegen der Kontakte und eine Beschädigung der CPU zu vermeiden! 1.1.4 Systemspeicher Das Motherboard ist mit vier DDR4 (Double Data Rate 4) Quad Inline Memory Module (DIMM)-Steckplätzen ausgestattet. DDR4-Module sind anders gekerbt als DDR-, DDR2- oder DDR3-Module. Installieren Sie KEIN DDR-, DDR2- oder DDR3-Speichermodul auf einen DDR4-Steckplatz. PRIME X370-PRO PRIME X370-PRO 288-pin DDR4 DIMM sockets Kapitel 1: Produkteinführung...

  • Seite 19: Empfohlene Speicherkonfigurationen

    Empfohlene Speicherkonfigurationen Speicherkonfigurationen Sie können 1 GB, 2 GB, 4 GB, 8 GB und 16 GB ungepufferte nicht-ECC DDR4 DIMMs in den DIMM-Steckplätzen installieren. • Sie können verschiedene Speichergrößen in Kanal A und B installieren. Das System plant die Gesamtgröße des kleineren Kanals für die Dual-Channel-Konfiguration. Der überschüssige Speicher des größeren Kanals wird dann für den Single-Channel- Betrieb eingeplant. • Installieren Sie ein 64-Bit Windows-Betriebssystem, wenn Sie auf dem Motherboard 4 GB oder mehr Speicher installieren möchten. Für weitere Details besuchen Sie die Microsoft Webseite unter http://support.microsoft.com/ kb/929605/en-us. • Dieses Motherboard unterstützt keine Speichermodule mit 512Mb (64MB) Chips oder weniger (Speicherchipkapazitäten werden in Megabit, 8 Megabit/Mb = 1 Megabyte/MB). • Die Standard-Betriebsfrequenz ist abhängig von seiner Serial Presence Detect (SPD), welche das Standardverfahren für den Zugriff auf Informationen von einem Speichermodul ist. Im Ausgangszustand können einige Speichermodule für Übertaktung mit einer niedrigeren Frequenz arbeiten als der Hersteller angegeben hat. • Die Speichermodule benötigen evtl. bei der Übertaktung und bei der Nutzung unter voller Systemlast (4 DIMMs) ein besseres Kühlsystem, um die Systemstabilität zu gewährleisten. • Installieren Sie immer DIMMs mit der selben CAS-Latenz. Für eine optimale Kompatibilität empfehlen wir Ihnen, Arbeitsspeichermodule der gleichen Version oder Datencode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. ASUS PRIME X370-PRO...

  • Seite 20: Erweiterungssteckplätze

    1.1.5 Erweiterungssteckplätze Ziehen Sie den Netzstecker, vor dem Hinzufügen oder Entfernen von Erweiterungskarten. Andernfalls können Sie sich verletzen und die Motherboard-Komponenten beschädigen. PCIEX16_1 PRIME X370-PRO PCIEX1_1 PCIEX1_2 BATTERY PCIEX16_2 PCIEX1_3 PCIEX16_3 SP Nr. Steckplatzbeschreibung Steckplatz PCIE 3.0/2.0 x16_1 Steckplatz PCIE 2.0 x1_1 Steckplatz PCIE 2.0 x1_2 PCIE 3.0/2.0 x16_2 Steckplatz Steckplatz PCIE 2.0 x1_3 PCIE 2.0 x16_3 Steckplatz PCI Express 3.0 Betriebsmodus VGA Konfiguration PCIe 3.0/2.0 x16_1 PCIe 3.0/2.0 x12_2 Einzel VGA / PCIe Karte x16 (Einzel VGA empfohlen) Dual VGA/PCIe Karte Kapitel 1: Produkteinführung...

  • Seite 21: Irq-Zuweisungen Für Dieses Motherboard

    Azalia HD Audio-Controller geteilt Intel LAN geteilt ASMedia Anschluss geteilt Für AMD Ryzen™ Prozessoren PCIe x16_1 geteilt PCIe x12_2 geteilt PCIe x13_3 geteilt PCIe x1_1 geteilt PCIe x2_2 geteilt PCIe x1_3 geteilt geteilt CPU USB 3.0 XHCI Controller geteilt AMD Chipsatz XHCI geteilt Controller SATA Controller geteilt Azalia HD Audio-Controller geteilt Intel LAN geteilt ASMedia Anschluss geteilt ASUS PRIME X370-PRO...

  • Seite 22: Jumper Und Header

    1.1.6 Jumper und Header RTC-RAM-Löschen-Jumper (2-polig CLRTC) Dieser Jumper erlaubt Ihnen, die Real Time Clock (RTC) RAM im CMOS zu löschen. Sie können die CMOS Einstellung des Datums, Zeit und System- Setup-Parameter löschen, indem Sie die CMOS RTC RAM-Daten löschen. Die integrierte Knopfzellen-Batterie versorgt die RAM-Daten im CMOS, welche die Systemeinstellungsinformationen wie Systemkennwörter beinhalten, mit Energie. CLRTC PRIME X370-PRO PIN 1 PRIME X370-PRO Clear RTC RAM Um den RTC RAM zu löschen: Schalten Sie den Computer aus und trennen ihn vom Stromnetz. Schließen Sie die Pole 1-2 mit einem Metallobjekt oder einer Jumperkappe für etwa 5 bis 10 Sekunden kurz. Verbinden Sie das Netzkabel und schalten den Computer ein. Halten Sie die <Entf> Taste während des Bootvorgangs gedrückt und rufen Sie das BIOS auf, um die Daten neu einzugeben. Platzieren Sie nie, außer beim Löschen des RTC RAM, einen Metallgegenstand oder eine Jumper-Kappe auf dem CLRTC-Jumper. Das Platzieren eines Metallgegenstands oder einer Jumper-Kappe verursacht Systemstartfehler! • Wenn die oben genannten Schritte nicht helfen, entfernen Sie die integrierte Batterie und platzieren noch einmal einen Metallgegenstand oder eine Jumper-Kappe, um die CMOS RTC RAM-Daten zu löschen. Nach dem Löschen des CMOS, installieren Sie die Batterie. • Sie müssen das RTC nicht löschen, wenn das System wegen Übertaktung hängt. Für Systemfehler wegen Übertaktung, verwenden Sie die CPU Parameter Recall (CPR)- Funktion. Fahren Sie den PC herunter und starten Sie das System neu, das BIOS...
  • Seite 23 RGB-Header (4-poliger RGB_HEADER) Dieser Anschluss ist für die RGB LED-Leisten. RGB_HEADER +12V PIN 1 PRIME X370-PRO PRIME X370-PRO RGB_HEADER connector Der RGB-Header unterstützt mehrfarbige 5050 RGB LED-Leisten (12 V/G/R/B) mit einer maximalen Leistung von 2 A (12 V) und einer Länge bis 2 m. Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. • Die tatsächliche Beleuchtung und Farbe variieren je nach LED-Leiste. • Falls Ihre LED-Leiste nicht aufleuchtet, überprüfen Sie, ob das RGB LED- Verlängerungskabel und die RGB LED-Leiste in der richtigen Ausrichtung verbunden sind, und ob der 12 V Stecker mit dem 12 V Header auf dem Motherboard richtig justiert wurde. • Die LED-Leiste leuchtet nur unter dem Betriebssystem. • Die LED-Leiste muss separat erworben werden. ASUS PRIME X370-PRO...

  • Seite 24: Interne Anschlüsse

    RSATA_TXN6 RSATA_RXN5 RSATA_RXN6 RSATA_RXP5 RSATA_RXP6 SATA6G_3 SATA6G_4 RSATA_TXP3 RSATA_TXP4 RSATA_TXN3 RSATA_TXN4 RSATA_RXN3 RSATA_RXN4 RSATA_RXP3 RSATA_RXP4 PRIME X370-PRO SATA6G_1 SATA6G_2 RSATA_TXP1 RSATA_TXP2 RSATA_TXN1 RSATA_TXN2 RSATA_RXN1 RSATA_RXN2 RSATA_RXP1 RSATA_RXP2 PRIME X370-PRO SATA 6.0Gb/s connectors Diese Anschlüsse sind auf [AHCI Modus] standardmäßig eingestellt. Wenn Sie beabsichtigen, einen Seriellen ATA RAID-Set mit diesen Anschlüssen zu erstellen, setzen Sie den SATA Modus im BIOS auf [RAID]. 1-10 Kapitel 1: Produkteinführung...
  • Seite 25 Frontblenden Audioanschluss (10-1-polig AAFP) Dieser Anschluss ist für ein am Gehäuse befestigtes Frontblenden Audio-E/A-Modul, das HD Audio unterstützt. Verbinden Sie das eine Ende des Frontblenden Audio E/A- Modul-Kabels mit diesem Anschluss. AAFP PRIME X370-PRO HD-audio-compliant pin definition PRIME X370-PRO Front panel audio connector Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit diesem Anschluss zu verbinden, um die High-Definition Audio-Funktionen dieses Motherboards zu nutzen. USB 2.0 Anschlüsse (10-1-polig USB12; USB34) Diese Stecker sind für USB 2.0 Anschlüsse. Schließen Sie das USB-Modul-Kabel an diesen Anschlüssen an, installieren Sie das Modul anschließend in einer Steckplatzöffnung an der Rückwand des Systemgehäuses. Dieser USB-Anschluss erfüllt die USB-2.0-Spezifikation, die bis zu 480 Mb/s Übertragungsgeschwindigkeit unterstützt. USB34 USB12 PRIME X370-PRO PIN 1 PIN 1 PRIME X370-PRO USB2.0 connectors...
  • Seite 26 USB 3.0 Anschluss (20-1 polige USB3_12) Dieser Anschluss ermöglicht es Ihnen, ein zusätzliches USB 3.0-Modul für USB 3.0 Front- oder Rückseitenanschlüsse zu verbinden. Mit einem eingebauten USB 3.0 Modul, können Sie alle Vorteile von USB 3.0 nutzen, einschließlich schnellere Datenübertragungsgeschwindigkeiten von bis zu 5 Gb/s, schnellere Ladezeit für aufladbare USB Geräte, optimierte Energieeffizienz und Rückwärtskompatibilität mit USB 2.0. USB3_12 PIN 1 PRIME X370-PRO PRIME X370-PRO USB3.0 Front panel connector Dieses USB 3.0-Modul kann separat gekauft werden. Das angeschlossene USB 3.0-Gerät kann im xHCI-Modus ausgeführt werden, je nach Einstellung des Betriebssystems. USB 3.1 Anschluss (20-polig USB3.1_C1) Dieser Anschluss ermöglicht es Ihnen, ein USB 3.1-Modul für zusätzliche USB 3.1 Front- oder Rückseitenanschlüsse zu verbinden. Die neueste USB 3.1 Anschlussfähigkeit bietet Datenübertragungsgeschwindigkeiten bis zu 10 Gb/s. Der Standard der nächsten Generation ist vollständig abwärtskompatibel mit Ihren bestehenden USB-Geräten. PRIME X370-PRO PRIME X370-PRO USB3.1_EC1 1-12 Kapitel 1: Produkteinführung...
  • Seite 27 CPU_OPT AIO_PUMP CHA_FAN1 CHA_FAN2 W_PUMP+ PRIME X370-PRO AIO PUMP PWR CHA FAN PWR AIO PUMP IN CHA FAN IN AIO PUMP PWM CHA FAN PWM PRIME X370-PRO Fan connectors • Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden. Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-Komponenten beschädigen. Dies sind keine Jumper! Stecken Sie keine Jumper-Kappen auf die Lüfteranschlüsse! • Stellen Sie sicher, dass die CPU-Lüfterkabel fest mit dem CPU-Lüfteranschluss installiert sind. • Der Anschluss CPU_FAN arbeitet mit einem CPU-Lüfter mit max. 1A (12W) Leistung. •...
  • Seite 28 -5 Volts Power OK PIN 1 +5 Volts +5 Volts PSON# +3 Volts -12 Volts PRIME X370-PRO +3 Volts +3 Volts PIN 1 PRIME X370-PRO ATX power connectors • Für ein komplett konfiguriertes System empfehlen wir, dass Sie ein Netzteil (PSU) verwenden, das der ATX 12V-Spezifikation 2.0 (oder neuere Version) entspricht und mindestens eine Leistung von 350W liefert. • Vergessen Sie NICHT, den 8-poligen EATX12V-Stromstecker anzuschließen. Ansonsten wird das System nicht booten. • Wir empfehlen Ihnen, ein Netzteil mit höherer Ausgangsleistung zu verwenden, wenn Sie ein System mit vielen stromverbrauchenden Geräte konfigurieren. Das System wird möglicherweise instabil oder kann nicht booten, wenn die Stromversorgung nicht ausreicht.
  • Seite 29 System Panel Connector (25-8 Pin PANEL) Dieser Anschluss unterstützt mehrere am Gehäuse befestigte Funktionen. PANEL +PWR_LED- SPEAKER PWR_SW PIN 1 PRIME X370-PRO +HDD_LED- RESET +PWR_LED- * Requires an ATX power supply PRIME X370-PRO System panel connector • Systembetriebs-LED (4-pol. +PWR_LED-) Dieser 2-polige Stecker ist für die Systembetriebs-LED. Verbinden Sie das Gehäuse-Strom-LED-Kabel mit diesem Anschluss. Die Systembetriebs-LED leuchtet, wenn Sie das System einschalten, und blinkt, wenn sich das System im Schlafmodus befindet. • Festplattenaktivitäts-LED (2-polig +HDD_LED-) Dieser 2-polige Anschluss ist für die HDD Aktivitäts-LED. Verbinden Sie das HDD Aktivitäts-LED-Kabel mit diesem Anschluss. Die HDD LED leuchtet auf oder blinkt, wenn Daten gelesen oder auf die Festplatte geschrieben werden.
  • Seite 30 TPM Anschluss (14-1 polig TPM) Dieser Anschluss unterstützt ein Trusted Platform Module (TPM)-System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher speichert. Ein TPM-System hilft außerdem die Netzwerksicherheit zu erhöhen, schützt digitale Identitäten und sichert die Plattformintegrität. PIN 1 PRIME X370-PRO PRIME X370-PRO TPM connector Das TPM-Modul muss separat erworben werden. Thermal Sensor Anschlüsse (2-pol. T_SENSOR) Dieser Anschluss ist für das Thermistor-Kabel, das die Temperatur der Geräte und der kritischen Komponenten im Inneren des Motherboards überwacht. Schließen Sie das Thermistor-Kabel an und platzieren Sie den Sensor am Gerät oder Komponente des Motherboards, um seine Temperatur zu erkennen. PRIME X370-PRO T_SENSOR PIN 1 SENSOR IN PRIME X370-PRO T_SENSOR connector 1-16 Kapitel 1: Produkteinführung...
  • Seite 31 In diesen Sockeln können Sie ein M.2 SSD-Modul installieren. M.2(SOCKET3) PRIME X370-PRO 22110 2280 2260 2242 PRIME X370-PRO M.2(SOCKET3) • Der M.2 Sockel unterstützt das PCIe 3.0 x4 und SATA Modus M Key Design sowie PCIe- und SATA-Speichergeräte des Typs 2242 / 2260 / 2280 / 22110. • Aufgrund von Beschränkungen der CPU variiert die Ausführung des M.2 bei PCIe 3.0 x4 oder x2 je nach Prozessor. Das M.2 SSD-Modul muss separat erworben werden. Serieller Anschluss (10-1-polig COM) Dieser Anschluss ist für einen seriellen Anschluss (COM). Verbinden Sie das serielle Anschluss-Modul-Kabel mit diesem Anschluss und installieren dann das Modul an einer Steckplatzaussparung an der Rückseite des Gehäuses. PIN 1 PRIME X370-PRO PRIME X370-PRO Serial port (COM) connector Das COM-Modul muss separat erworben werden. ASUS PRIME X370-PRO 1-17...
  • Seite 32 1-18 Kapitel 1: Produkteinführung...

  • Seite 33: Kapitel 2: Grundinstallation

    Layout kann je nach Modellen variieren, aber die Installationsschritte sind die gleichen. 2.1.1 Motherboard Installation ASUS Q-Shield (E/A-Blende) in die Gehäuserückwand einsetzen. Installieren Sie das Motherboard in das Gehäuse. Achten Sie hierbei darauf, dass die hinteren E/A-Anschlüsse genau auf die E/A-Blende in der Gehäuserückwand ausgerichtet sind.
  • Seite 34 Setzen Sie die neun Schrauben in die durch Kreise markierten Bohrlöcher ein, um das Motherboard im Gehäuse zu befestigen. PRIME X370-PRO Die Schrauben NICHT zu fest anziehen! Sonst wird das Motherboard beschädigt. Kapitel 2: Grundinstallation...

  • Seite 35: Cpu Installation

    Stellen Sie sicher, dass Sie eine CPU verwenden, die für den AM4 Sockel ausgelegt ist. Die CPU passt nur in einer Richtung hinein. Wenden Sie KEINE Gewalt an, um die CPU in den Sockel einzustecken, um ein Verbiegen der Kontakte und eine Beschädigung der CPU zu vermeiden ASUS PRIME X370-PRO...

  • Seite 36: Installieren Von Cpu-Kühlkörper Und Lüfter

    2.1.3 Installieren von CPU-Kühlkörper und Lüfter Falls erforderlich, bringen Sie die Wärmeleitpaste auf dem CPU-Kühlkörper und der CPU an, bevor Sie den CPU-Kühlkörper und Lüfter montieren. Typ 1 Kapitel 2: Grundinstallation...
  • Seite 37 Typ 2 Bei Verwendung dieses CPU-Lüftertyps entfernen Sie nur die Schrauben und das Feststellbauteil. Entfernen Sie nicht die Platte auf der Unterseite. ASUS PRIME X370-PRO...

  • Seite 38: Dimm Installation

    2.1.4 DIMM Installation Entfernen eines DIMMs Kapitel 2: Grundinstallation...

  • Seite 39: Atx-Netzanschluss

    2.1.5 ATX-Netzanschluss Stellen Sie sicher, dass Sie den 8-poligen Stromstecker anschließen. 2.1.6 SATA-Geräteanschlüsse ODER ASUS PRIME X370-PRO...

  • Seite 40: E/A-Anschlüsse Auf Der Frontseite

    2.1.7 E/A-Anschlüsse auf der Frontseite So installieren Sie den ASUS Q-Connector So installieren Sie So installieren Sie den USB 2.0 Anschluss den Frontblenden Audio-Anschluss AAFP USB 2.0 So installieren Sie den USB 3.0 Anschluss USB 3.3 Kapitel 2: Grundinstallation...

  • Seite 41: Erweiterungskarten Installieren

    2.1.8 Erweiterungskarten installieren PCIe-x16-Karten installieren PCIe-x1-Karten installieren ASUS PRIME X370-PRO...

  • Seite 42: Installation

    2.1.9 M.2 Installation Der unterstützte M.2-Typ variiert je nach Motherboard. 2-10 Kapitel 2: Grundinstallation...

  • Seite 43: Rücktafel- Und Audio-Anschlüsse Des Motherboards

    Grün 1 Gbps-Verbindung (Blinkend) LAN- Orange (blinkend Bereit, um aus Anschluss dann dauerhaft) dem S5-Modus aufzuwachen Sie können die LAN-Controller im BIOS deaktivieren. Aufgrund des Hardware-Designs kann die LED des LAN1-Port weiterhin blinken, auch wenn deaktiviert. ASUS PRIME X370-PRO 2-11...

  • Seite 44: Audio E/A-Anschlüsse

    ** Audio2,4,6 Headset Anschlüssen 4-Kanal 6-Kanal 8-Kanal 2-Kanal Hellblau Line In Line In Line In Seitenlautsprecher Hellgrün Line Out Frontlautsprecher Frontlautsprecher Frontlautsprecher Rosa Mic In Mic In Mic In Mic In Orange – – Mitte/Subwoofer Mitte/Subwoofer Schwarz – Rücklautsprecher Rücklautsprecher Rücklautsprecher 2.2.2 Audio E/A-Anschlüsse...
  • Seite 45 Anschluss von 2 Lautsprechern Anschluss von 4 Lautsprechern Anschluss von 6 Lautsprechern ASUS PRIME X370-PRO 2-13...
  • Seite 46 Anschluss von 8 Lautsprechern 2-14 Kapitel 2: Grundinstallation...

  • Seite 47: Erstmaliges Starten

    Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung. Das Drücken des Stromschalters für kürzer als vier Sekunden stellt das System, wenn es eingeschaltet ist, auf den Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung. ASUS PRIME X370-PRO 2-15...
  • Seite 48 2-16 Kapitel 2: Grundinstallation...

  • Seite 49: Kapitel 3: Bios-Setup

    BIOS Setup Kennenlernen des BIOS Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI- Architektur kompatibel ist und bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hinaus geht, um eine flexible und komfortable Mauseingabe zu ermöglichen.

  • Seite 50: Bios-Setup-Programm

    BIOS-Setup-Programm Verwenden Sie das BIOS-Setup, um das BIOS zu aktualisieren und die Parameter zu konfigurieren. Die BIOS-Oberfläche enthält Navigationstasten und eine kurze Bildschirmhilfe, um Sie durch die Verwendung des BIOS-Setups zu führen. BIOS-Ausführung beim Startup Um das BIOS-Setup beim Start aufzurufen, drücken Sie <Entf> oder <F2> während des Power-On-Self-Test (POST).

  • Seite 51: Ez Modus

    Fenster zum Advanced Mode ( Erweitertes Modus) Lädt die optimierte In Häufig gestellte umschalten Standardwerte Fragen suchen Klicken Sie auf das Startgeräten angezeigt werden Auswahl der Bootgeräteprioritäten Die Auswahl der Boot-Geräte variiert je nach den Geräten, die installiert wurden. ASUS PRIME X370-PRO...

  • Seite 52: Erweiterter Modus

    3.2.2 Erweiterter Modus Advanced Mode (Erweiterter Modus) bietet erfahrenen Benutzern fortgeschrittene Auswahlmöglichkeiten in den BIOS-Einstellungen. Ein Beispiel für den Advanced Mode wird in der nachfolgenden Abbildung dargestellt. Für genaue Konfigurationsmöglichkeiten beziehen Sie sich auf die folgenden Abschnitte. Um vom EZ-Modus in den Erweiterten Modus zu wechseln, klicken Sie auf Advanced Mode (Erweiterter Modus) (F7) oder drücken die <F7>-Schnelltaste.

  • Seite 53: Menüelemente

    Siehe Abschnitt 3.3 My Favorites für weitere Informationen. Q-Fan Control (F6) Diese Schaltfläche oberhalb der Menüleiste zeigt die aktuellen Einstellungen Ihrer Lüfter. Verwenden Sie diese Taste, um die Lüfter manuell auf Ihre gewünschten Einstellungen zu ändern. Siehe Abschnitt 3.2.3 QFan Control für weitere Informationen. ASUS PRIME X370-PRO...

  • Seite 54: In Häufig Gestellte Fragen Suchen

    Bewegen Sie Ihren Mauszeiger zur Anzeige eines QR-Codes über diese Schaltfläche, scannen Sie diesen Code mit Ihrem Mobilgerät zur Verbindung mit der Seite mit häufig gestellten Fragen zum BIOS auf der ASUS-Support-Webseite. Alternativ können Sie den folgenden QR-Code scannen: Hot Keys Diese Taste oberhalb der Menüleiste enthält die Navigationstasten für das BIOS-Setup-...

  • Seite 55: Qfan Control

    Wählen sie ein Profil um es Zum Übernehmen der für den Lüfter zu übernehmen Lüftereinstellungen anklicken Klicken Sie zur Zurückkehren des Hauptmenüs Wählen Sie dies, um Zum Rückgängigmachen der den Lüfter manuell zu Änderungen anklicken konfigurieren ASUS PRIME X370-PRO...
  • Seite 56 Konfiguriere Lüfter manuell Wählen Sie Manuell aus der Liste der Profile, um die Betriebsgeschwindigkeit Ihrer Lüfter manuell zu konfigurieren. Geschwindigkeitspunkte Wählen Sie dies, um den Lüfter manuell zu konfigurieren So konfigurieren Sie Ihre Lüfter: Wählen Sie den Lüfter, den Sie konfigurieren möchten und um seinen aktuellen Status anzuzeigen.

  • Seite 57: Favoriten

    My Favorites (Meine Favoriten) ist Ihr persönlicher Bereich, zum einfachen Speichern und Zugreifen auf Ihre beliebtesten BIOS Elemente. My Favorites (Meine Favoriten) kommt standardmäßig mit verschiedenen leistungs-, energiespar- und schnellstartrelevanten Elementen. Sie können dieses Bildschirm personalisieren, indem Sie Elemente hinzufügen oder entfernen. ASUS PRIME X370-PRO...

  • Seite 58: Hinzufügen Von Elementen Zu Meine Favoriten

    Hinzufügen von Elementen zu Meine Favoriten Um BIOS-Elemente hinzufügen: Zum Öffnen des Tree Map-Einrichtungsbildschirms drücken Sie auf <F3> auf Ihrer Tastatur oder klicken am BIOS-Bildschirm auf Wählen Sie am Bildschirm Setup Tree Map (Setup-Baumkarte) die BIOS-Elemente, die Sie am Bildschirm My Favorites (Meine Favoriten) speichern möchten. Hauptmenü...

  • Seite 59: Main-Menü (Hauptmenü)

    Werte reichen von 90,0 MHz bis 300,0 MHz. Wir empfehlen Ihnen, den Wert basierend auf der CPU-Spezifikation festzulegen, da hohe APU-Frequenzen die CPU dauerhaft beschädigen können. Dieses Element erscheint nur, wenn Sie einen AMD 7. Generation A-Serie / Athlon Prozessor installieren. ASUS PRIME X370-PRO 3-11...

  • Seite 60: Apu Multiplier [Auto]

    Speicherfrequenz Die angezeigten Konfigurationsoptionen variieren je nach installierter CPU. Hier können Sie die Speicherbetriebsfrequenz einstellen. Die konfigurierbaren Optionen variieren mit der BCLK (Base Clock) Frequenzeinstellung. Wählen Sie den Auto-Modus, um die optimierte Einstellung anzuwenden. Konfigurationsoptionen: [Auto] [DDR4-1333MHz] - [DDR4-3200MHz] APU Multiplier [Auto] Dieses Element erscheint nur, wenn Sie einen AMD 7.

  • Seite 61: Dram-Timing-Steuerung

    Hier können Sie den gesamten Leistungsbereich konfigurieren und gleichzeitig den Overclocking-Frequenzbereich erweitern. Ein höherer Wert resultiert in einen breiteren Leistungsbereich und erweitert gleichzeitig den Übertaktungsfrequenzbereich Wählen Sie beim Übertakten oder unter hoher CPU-Belastung für einen zusätzlichen Leistungsschub einen höheren Wert. ASUS PRIME X370-PRO 3-13...
  • Seite 62 VDDCR CPU Schaltfrequenz [Auto] Dieses Element beeinflusst die VRM-Reaktionsgeschwindigkeit und die Wärmeproduktion der Komponente. Wählen Sie [Manuell], um eine höhere Frequenz ein schnelleres Einschwingverhalten zu konfigurieren. Konfigurationsoptionen: [Auto] [Manual] Entfernen Sie NICHT das Thermalmodul. Die thermischen Bedingungen müssen überwacht werden. Das folgende Element erscheint nur, wenn Sie die VDDCR CPU Schaltfrequenz auf [Manual] setzen.
  • Seite 63 Hier können Sie die Menge der zugeführten Spannung der CPU-Kerne konfigurieren. Erhöhen Sie die Spannung bei der Einstellung eines höheren Kernfrequenzwertes. Konfigurationsoptionen: [Auto] [Manual] [Offset] • Das folgende Element erscheint nur, wenn Sie die VDDCR CPU-Spannung auf [Manual] setzen. • [Ausgleichenist für einige bestimmte CPU-Typen verfügbar. ASUS PRIME X370-PRO 3-15...
  • Seite 64 VDDCR CPU-Spannungsübergehung [Auto] Hier können Sie die CPU-Kernspannung Override einstellen. Benutzen Sie die Tasten <+> und <->, um die Werte einzustellen. Die Werte reichen von 0,75 V bis 2,0 V in 0,00625 V-Schritten. VDDCR CPU Offset-Moduszeichen [+] Offset der Spannung durch einen positive. [–] Offset der Spannung durch einen negativen Wert.

  • Seite 65: Advanced-Menü

    Aktiviert oder deaktiviert die CPU-Virtualisierung. Konfigurationsoptionen: [Disabled] [Enabled] CPB Modus [Auto] Ermöglicht Ihnen die Deaktivierung der CPB-Modusfunktion. Konfigurationsoptionen: [Enabled] [Disabled] C6 Mode [Enabled] Aktiviert oder deaktiviert die C6-Modusfunktion. Konfigurationsoptionen: [Disabled] [Enabled] IOMMU [Enabled] Aktiviert oder deaktiviert die IOMMU Unterstützung. Konfigurationsoptionen: [Auto] [Enabled] [Disabled] ASUS PRIME X370-PRO 3-17...

  • Seite 66: Bank Interleaving [Aktiviert]

    SATA-Konfiguration Hyper Kit Modus [Disabled] Aktiviert oder deaktiviert den Hyper Kit Modus. Deaktivieren Sie diese Option für M.2-Geräte oder aktivieren Sie diese Option für die ASUS Hyper Kit-Karte. Konfigurationsoptionen: [Disabled] [Enabled] SATA-Anschluss Aktivierung [Enabled] Aktiviert oder deaktiviert Serial ATA. . Konfigurationsoptionen: [Disabled] [Enabled] SATA Modusauswahl [AHCI] Erlaubt die Auswahl der SATA-Konfiguration.

  • Seite 67: Onboard-Gerätekonfiguration

    Aufladen von USB-Geräten, auch wenn sich das System im Energiestatus S5 befindet. [Disabled] Deaktiviert diese Funktion. USB Typ-C Stromschalter für USB3_C7 [Auto] [Enabled] Strom für Typ-C eingeschaltet. [Auto] Strom für Typ-C ausgeschaltet, wenn das Gerät nicht unterstützt wird. ASUS PRIME X370-PRO 3-19...

  • Seite 68: Konfiguration Der Seriellen Schnittstelle

    Konfiguration der seriellen Schnittstelle Die Unterelemente in diesem Menü erlauben die Konfiguration der seriellen Schnittstelle. Serial Port [On] Erlaubt die Aktivierung oder Deaktivierung der seriellen Schnittstelle (COM). Konfigurationsoptionen: [On] [Off] Einstellungen ändern [IO=3F8h; IRQ=4] Diese Option erscheint nur, wenn Sie Serial Port auf [ON] setzen und ermöglicht Ihnen, die serielle Port-Basisadresse auszuwählen.

  • Seite 69: Hdd/Ssd Smart Informationen

    Abschnitt 1.1.2 Motherboard-Layout in der Anleitung für die Lage der USB-Ports. 3.6.9 AMD CBS Die Elemente in diesem Menü zeigen die CPU-bezogenen Informationen an, die das BIOS automatisch erkennt. Dieses Element erscheint nur, wenn Sie einen AMD Ryzen Prozessor installieren. ASUS PRIME X370-PRO 3-21...

  • Seite 70: Überwachungsmenü

    Überwachungsmenü Das Überwachungsmenü zeigt die Systemtemperatur/den Energiestatus an und erlaubt die Anpassung der Lüftereinstellungen. Qfan Configuration (Q-Fan-Konfiguration) Q-Fan Tuning Klicken Sie [OK] , um die niedrigste Geschwindigkeit automatisch zu erkennen und konfigurieren Sie den minimalen Arbeitszyklus für jeden Lüfter. Während der Abstimmung dürfen Sie Ihr System nicht herunterfahren oder neu starten.
  • Seite 71 Gehäuselüfter 2/2 Max. Duty Cycle(%) [100] Verwenden Sie die Tasten <+> und <->, um den maximalen Gehäuselüfterarbeitszyklus festzulegen. Die Werte liegen zwischen 60% und 100%. Wenn die Gehäusetemperatur die Höchstgrenze erreicht, wird der Gehäuselüfter im maximalen Arbeitszyklus betrieben. ASUS PRIME X370-PRO 3-23...
  • Seite 72 Gehäusetemperatur 1/2 mittlere Temperatur [45] Verwenden Sie die Tasten <+> und <->, um den Wert der mittleren Gehäuselüfter-Temperatur festzulegen. Gehäuselüfter 1/2 Mittlerer Arbeitszyklus(%) [60] Verwenden Sie die < + > oder <-> Tasten zum Einstellen des mittleren Arbeitszyklus für den Gehäuselüfter. Die Werte liegen zwischen 60% und 100%. Gehäuselüfter 1/2 untere Temperatur [40] Verwenden Sie die <...

  • Seite 73: Boot Menü

    Option ROM Messages [Force BIOS] [Force BIOS] Die ROM-Meldungen dritter Parteien werden während des Boot- Vorgangs zwangsweise angezeigt. [Keep Current] Die ROM-Meldungen dritter Parteien werden während des Boot-Vorgangs nur angezeigt, wenn dies vom Hersteller speziell vorgesehen wurde. ASUS PRIME X370-PRO 3-25...

  • Seite 74: Secure Boot

    Interrupt 19 Capture [Disabled] Mit diesem Element können Sie Interrupt 19 durch die Option ROMs auffangen. Konfigurationsoptionen: [Disabled] [Enabled] [Disabled] Deaktiviert diese Funktion [Advanced Mode] Mit diesem Element können Sie nach dem POST in den Erweiterten Modus (Advanced Mode) des BIOS wechseln.
  • Seite 75 Ermöglicht das Laden des heruntergeladenen KEK von einem USB-Speichergerät. Schlüssel anhängen Ermöglicht zum Management einer zusätzlich geladenen db oder dbx das Laden des zusätzlichen KEK von einem Speichergerät. Die KEK-Datei muss als UEFI-variable Struktur mit zeitbasierter authentifizierter Variable formatiert werden. ASUS PRIME X370-PRO 3-27...

  • Seite 76: Boot-Aussetzung

    Die am Bildschirm angezeigte Anzahl der Geräteoptionen hängt von der Anzahl der im System installierten Geräte ab. Drücken Sie zur Auswahl des Startgerätes während des Systemstarts <F8>, wenn das ASUS-Logo erscheint. Boot-Aussetzung Diese Elemente zeigen die verfügbaren Geräte. Die am Bildschirm angezeigte Anzahl der Geräteoptionen hängt von der Anzahl der im System installierten Geräte ab.

  • Seite 77: Tools-Menü

    Hier können Sie ASUS EZ Flash 3 ausführe. Wenn Sie <Enter>drücken, wird eine Bestätigungsmeldung angezeigt. Verwenden Sie die Links-/Rechts-Pfeiltasten, um zwischen [Ja] und [Nein] zu wählen, drücken Sie dann die <Enter>-Taste zum Bestätigen. Für weitere Details beziehen Sie sich auf den Abschnitt 3.11.2 ASUS EZ Flash 2. 3.9.2 ASUS-Übertaktungsprofil Mit diesem Element können Sie mehrere BIOS-Einstellungen speichern oder laden.

  • Seite 78: Exit Menü

    3.10 Exit Menü Die Elemente im Exit-Menü gestatten Ihnen, die optimalen Standardwerte für die BIOS- Elemente zu laden, sowie Ihre Einstellungsänderungen zu speichern oder zu verwerfen. Im Exit-Menü können Sie auch EZ Mode aufrufen. Laden Sie die optimierten Standardwerte Diese Option belegt jeden einzelnen Parameter in den Setup-Menüs mit den Standardwerten. Bei Wahl dieser Option oder Drücken der Taste <F5>...

  • Seite 79: Aktualisieren Des Bios

    EZ Update: Aktualisiert das BIOS in einer Windows-Umgebung. ASUS EZ Flash 3: Aktualisiert das BIOS über ein USB-Flash-Laufwerk. ASUS Crashfree BIOS 3: Stellt das BIOS über die Support-DVD oder einen USB-Stick wieder her, wenn die BIOS-Datei fehlerhaft ist. 3.11.1...

  • Seite 80: Asus Ez Flash 3

    3.11.2 ASUS EZ Flash 3 ASUS EZ Flash 3 ermöglicht Ihnen das Herunterladen und Aktualisieren auf das neueste BIOS über das Internet, ohne dass Sie eine startfähige Diskette oder ein Betriebssystem-basiertes Dienstprogramm benötigen. Die Aktualisierung über das Internet variiert je nach Region und Internetbedingungen.
  • Seite 81 So aktualisieren Sie das BIOS per Internet: Gehen Sie im BIOS-Setup-Programm zu Advanced Mode. Gehen Sie zum Menü Tool, wählen Sie ASUS EZ Flash Utility und drücken Sie die <Eingabetaste>. Wählen Sie by Internet (per Internet). Drücken Sie zur Auswahl einer Internetverbindungsmethode die Links-/Rechtstaste, drücken Sie dann <Enter>.

  • Seite 82: Asus Crashfree Bios 3

    Legen Sie die Support-DVD in das optische Laufwerk ein oder stecken Sie ein USB- Flashlaufwerk mit der BIOS-Datei in einen USB-Anschluss. Die Anwendung durchsucht die Geräte automatisch nach der BIOS-Datei. Wenn gefunden, liest die Anwendung die BIOS-Datei und lädt automatisch die ASUS EZ Flash 3-Anwendung. Sie müssen im BIOS-Setup-Programm die BIOS-Einstellungen wiederherstellen. Um die Systemstabilität und -Kompatibilität zu gewährleisten, empfehlen wir Ihnen, dass...
  • Seite 83 ASUS PRIME X370-PRO 3-35...

  • Seite 84: Kapitel 4: Raid-Support

    RAID 10 kombiniert data striping und data mirroring, ohne dass Paritäten (redundante Daten) errechnet und geschrieben werden müssen. Die RAID 10*-Konfiguration vereint alle Vorteile von RAID 0- und RAID 1-Konfigurationen. Für diese Konfiguration benötigen Sie vier neue Festplatten, oder eine bestehende und drei neue. ASUS PRIME X370-PRO...

  • Seite 85: Serial Ata-Festplatten Installieren

    4.1.2 Serial ATA-Festplatten installieren Das Motherboard unterstützt Serial ATA-Festplatten. Für optimale Leistung sollten Sie identische Laufwerke des selben Modells und der gleichen Kapazität installieren, wenn Sie ein Disk-Array erstellen. So installieren Sie SATA-Festplatten für eine RAID-Konfiguration: Bauen Sie die SATA-Festplatten in die Laufwerksschächte ein. Schließen Sie die SATA-Signalkabel an.

  • Seite 86: Erstellen Eines Raid-Sets

    <Eingabe>-Taste. Der folgende Bildschirm erscheint. Sie können SATA, SSD oder beides auswählen. Setzen Sie die Festplatten, die Sie im RAID-Set mit aufnehmen möchten, auf ON (EIN), wählen Sie dann Apply Changes (Änderungen übernehmen) und drücken Sie die <Eingabe>-Taste. ASUS PRIME X370-PRO...

  • Seite 87: Ein Raid-Set Löschen

    Wenn Sie zum RAIDXpert2 Konfigurationsprogramm-Menü zurückkehren, wählen Sie die Größe der Anordnung und weitere detaillierte Grundeinstellungen, anschließend drücken Sie die <Eingabe>-Taste. Wenn Sie fertig sind, speichern Sie die Änderungen. Sie können die Größe der zu erstellenden Anordnung festlegen. Bei Auswahl des Werts 0 wird die maximale unterstützte Größe der Anordnung festgelegt, wenn eine gültige Konfiguration ausgewählt ist.

  • Seite 88: Amd Raid-Anordnung Konfiguration Im Option Rom Dienstprogramm

    Main Menu Initialze Disk(s) Creater Array Manage Hot Spare(s) View Disk Details Rescan All Channel Available Keys Controller Options ↑ ↓ Continue to Boot < > < > <-> <+>=Choose, <Esc>=Back <Enter>-Select Menu Item License Level : 10 ASUS PRIME X370-PRO...
  • Seite 89 Mit den Navigationstasten in der rechten unteren Ecke des Bildschirms können Sie sich durch die Menüs bewegen und die Menüoptionen auswählen. Die RAID BIOS-Setup-Anzeigen in diesem Abschnitt sind nur als Referenz gedacht und können sich von denen auf Ihrem Bildschirm unterscheiden. Das Programm unterstützt maximal vier Festplatten für die RAID-Konfiguration.
  • Seite 90 ↓ < > < > <-> <+>=Choose, <Esc>=Back DOS Size: 333GB <Enter>-Select Menu Item Exactly: 358,329,876,488 Wir empfehlen eine geringere Blockgröße für Server-Systeme und eine höhere Blockgröße für Multimedia-Computersysteme, die hauptsächlich zur Audio- und Videobearbeitung verwendet werden. ASUS PRIME X370-PRO...
  • Seite 91 Drücken Sie die Pfeiltasten, um einen zu erstellenden Caching-Modus auszuwählen, drücken Sie dann die <Eingabe>-Taste. AMD-RAID Array Configuration (Build : 8.1.0-00026) Read and Write-back Caching. (Some data may be lost in a crash) Arrays Disks 0-02,119GB,Ready 1-03,255GB,Ready 2-05,255cb,Ready Create Array Disks: 0.1.2 Type: RAID0 Total Size: 358GB...
  • Seite 92 Press <C> to continue, <Esc> to cancel Drücken Sie <C>, um das RAID-Set zu löschen und zum Programmhauptmenü zurückzukehren, oder drücken Sie <Esc>, um zum Abbrechen zurückzukehren. Um das Dienstprogramm zu beenden, drücken Sie <Strg> + <Alt> + <Entf>. ASUS PRIME X370-PRO...

  • Seite 93: Erstellen Einer Raid-Treiberdiskette

    Erstellen einer RAID-Treiberdiskette 4.2.1 Erstellen einer RAID-Treiberdiskette unter Windows® So installieren Sie die RAID-Treiber für Windows: Während der Betriebssysteminstallation, klicken Sie auf Load Driver, um den Datenträger mit dem RAID-Treiber für die Installation zu wählen. Stecken Sie das unterstützte USB-Flash-Laufwerk mit dem RAID-Treiber in einen USB-Anschluss und klicken Sie dann auf Browse (Durchsuchen).

  • Seite 94: Anhang
